Без особливих обговорень господарі зупинили вибір на конструкції, яку я назвав «Афродит-1» 1. З огляду на планування будиночка, розташування фундаменту під піч та побажання господарів, я запропонував їм перенести портал каміна в торець «Афродіта», а димову трубу вивести на дах прямо над ним. Ця пропозиція теж було прийнято практично без обговорень і заперечень.

З урахуванням внесених змін габарити печі-каміна в плані вийшли рівними 1140 × 630 мм. Так як розміри наявного в будинку фундаменту для печі складали 1400 × 760 мм, частина його виявилася не зайнята кладкою. Цю частину площею 260 × 630 мм, розташовану перед порталом каміна, я вивів кладкою на рівень чистого статі.

На рис. 1, 2, 3 виділені кольором зони кладки червоним (вітебським) і шамотною (подільським) цеглою. Шамотная зона викладена з цегли ША-5, що має розміри 230x115x65 мм. При роботі з цим цеглою особливо незручна його довжина, так як вона на 20 мм менше довжини стандартного червоного (250x120x65). Малюнки показують розкладку червоного і шамотного цегли з достовірністю, що допускається масштабом 1:25. На рис. 3 зображені дзеркала печі-каміна, а на рис. 1 і 2 - порядовки і вертикальні перетину відповідно.

Конвективная система печі комбінована: частково - канальна, частково - Колпакова. Чинними ковпаками є обсяги від верху прогара (хайль) топки до вручений плити і від верху подверток об'єднаної частини опалювального щитка до перекриші печі (див. Рис. 2, перетину А-А, Б-Б). При топці печі по-зимовому ковпаком також служить і частина димоходу (димооборотамі) під засувкою річного ходу.

Кладка печі-КАМІНУ

Через відсутність в будинку електрики кладку довелося вести по-старовинному, використовуючи для колки і тёскі цегли молоточок-кирочку і зубило. Цегла намагався колоти так, щоб залишаються їх частини можна було потім використовувати.

Ряд 1. Цей ряд задає розміри пічного комплексу в плані і точне його положення в приміщенні. Викладаємо ряд поверх розміщеної на фундаменті гідроізоляції (руберойд, стеклоизол). Бажано спочатку викласти цеглини цього ряду насухо (з урахуванням зазорів у вертикальних швах), перевірити точність всіх розмірів, потім за допомогою шнура і схилу перенести проекцію цього ряду на стельове перекриття і переконатися в тому, що балки перекриття не заважатимуть виходу димової труби на дах . І тільки переконавшись, що всі розміри і положення печі у відповідності з проектом, виконуємо ряд з використанням розчину.

Ряд 2. Починаємо формувати піддувала-зольники печі і каміна, подвёртку димооборотамі печі. Встановлюємо поддувальную дверку 1 печі. Внутрішню сторону передньої стінки зольників робимо зі скосами, щоб було зручніше вигрібати золу. У горизонтальному каналі подвёрткі залишаємо вікно 2 для чищення.

Ряд 3. Закінчуємо формування піддувала-зольника печі. Частки цегли, що примикає до дверцятах, робимо без скосів, щоб збільшити площу опори фігурної половинки (двухчетвёркі) цегли, яка буде встановлена ​​в наступному, 4-му ряду. Впритул до задньої стінки зольника поміщаємо цегла на ребро, вирівнюючи його верх з верхом ряду підкладками з бою (відколів) цегли і заповнюючи залишилися щілини розчином.

Виконуємо під топки каміна з отвором під колосникові грати, що дозволяє встановити її з зазором 5 мм по всьому периметру. Монтуємо колосникові грати 3 трохи нижче рівня поду. Заглиблених решітка служить надалі природним покажчиком норми завантажуються для спалювання дров і обмежувачем «розповзання» і випадання вугілля з каміна.

При формуванні цього та інших рядів з шамотної цегли ША-5 через відмінності його розмірів від габаритів червоної цегли розкладка в рядах виходить більш складною, ніж зазвичай (з урахуванням перев'язки вертикальних швів). Крім того, приблизно на 5 мм збільшується перетин раніше закладених димових каналів. Це не дуже страшно, тому що димові гази з таким незначним звуженням-розширенням каналів справляються цілком успішно.

Ряд 4. Перекриваємо проріз дверки піддувала, вікно для чищення та подвёртку, формуємо два рівних по перетину каналу димооборотамі 4. Викладаємо під топки печі з прорізом для колосникових грат (з урахуванням зазорів шириною по 5 мм з кожної з бічних сторін). Монтуємо колосникові грати 5.

Починаємо піднімати стінки топки каміна. Увігнутий профіль її задньої стінки покращує умови горіння дров і збільшує фронт обігріву приміщення за рахунок відображення теплового випромінювання, що виходить від палаючих вугіль.

Ряд 5. Внутрішні торцеві стінки топки печі викладаємо зі скосами в сторону колосникових грат, формуючи тим самим лоток для вугілля, що утворюються при згорянні дров. Лоток запобігає випаданню вугілля з огню при відкриванні топкової дверки.

Ряд 6. Встановлюємо дверку 7 топки печі та кріпимо її в діжці з допомогою кляммеров 6 із сталевої штаби з дротяними «вусами» на кінцях. Клямери дозволяють заховати дріт від прямого впливу вогню, що підвищує надійність кріплення дверки в кладці. Вертикальне положення дверки (тимчасово, до її перекриття поруч 10) фіксуємо дротяними розтяжками, прив'язаними до верхнього кляммерами топкової дверки і затиснутими між цеглинами допоміжної стійки, насухо викладеної на колосникових решітці.

Ряд 7. Продовжуємо кладку стінок топки печі та камери згоряння каміна з урахуванням перев'язки вертикальних швів кладки.

Ряд 8. Починаємо формувати зуб (виступ задньої стінки) каміна. Цей виступ запобігає димлення і відображає випромінювання від палаючих вугіль, збільшуючи теплову віддачу каміна і ефективність обігріву приміщення. Зуб викладаємо напуском на одну чверть цегли кладки задньої стінки, сколених знизу на скіс під кутом 45 °.

Ряд 9. нарощуємо зуб каміна. Поверх цього ряду на бічні стінки камери згоряння укладаємо куточки, на які спирається перекриття порталу. Довгий куточок 9 укладаємо точно врівень з площиною торцевої стінки, а короткий 10 - на відстані півцеглини від довгого.

Ряд 10. Перекриваємо дверку топки печі та портал каміна. Нарощуємо зуб каміна ще одним рядом кладки з напуском, залишаючи прохід для димових газів шириною в чверть цегли. Починаємо зміщення каналів димо-обороту печі на половину цегли в сторону задньої стінки каміна, щоб в подальшому збільшити ширину варильної камери до 1,5 цегли. Виступи цегли в каналах сколюємо під кутом 45 ° (див. Рис. 2, перетину А-А і Б-Б).

Ряд 11. У цьому ряду повертаємося до кладки червоною цеглою. Починаємо формування Хайле топки. Димовий канал, безпосередньо з'єднаний з топкою, є річним (розпалювальний), а інший - зимовим. Закінчуємо зміщення далеких від топки стінок димових каналів. Стінку зимового каналу, ближню до топки, зміщуємо напуском цегли, що має знизу скіс під кутом 45 °.

Ряд 12. Закінчуємо виконання Хайле топки, завершуємо зміщення ближньої до топки стінки зимового димового каналу. Починаємо робити нижню частину димосборніка 12 каміна. В одній з бічних стінок камери залишаємо вікно 13 для чищення.

Ряд 13. Перекриваємо хайло топки печі. Закінчуємо формування вікна чистки димової камери каміна. Піднімаємо стінки зайняли нове положення літнього та зимового димових каналів печі.

Ряд 14. Поверх цього ряду встановлюємо варильну плиту 14. Перекриваємо вікно чистки димової камери каміна, завершуючи тим самим формування нижньої частини його димосборніка.

Ряд 15. Встановлюємо дверку 15 вручений камери. Фіксуємо дверку в кладці тим же способом, що і дверку топки печі.

Ряд 16. Приступаємо до поступового звуження перетину димосборніка каміна напуском на чверть цегли, мають знизу сколений скіс під кутом 45 °. Піднімаємо стінки варильної камери.

Ряди 17, 18. Продовжуємо звужувати перетин димосборніка каміна і піднімати стінки варильної камери.

Ряд 19. Закінчуємо кладку звужується частини димосборніка. Встановлюємо засувки 16 і 17 відповідно літнього та зимового ходів печі. Встановлюємо додаткову опору для цегли перекриття дверки варильної камери із сталевої штаби 18. Починаємо викладати нішу 19 (грубку) для зберігання сірників і сушки дрібних речей. Задня стінка цієї ніші зроблена зі скосом під кутом 45 °, щоб товщина стінок димосборніка залишалася незмінною по всій висоті.

Ряд 20. Над вручений камерою укладаємо куточки 20 і листи заліза 21 з отвором для каналу провітрювання вручений камери. Ці листи служать опорою для перекриші камери і запобігають випадання розчину з вертикальних швів. Закінчуємо кладку грубки, встановлюємо засувку 23 димового каналу каміна над димозбірником.

Ряд 21. Перекриваємо варильну камеру і грубку. Встановлюємо засувку 24 провітрювання камери так, щоб її верх був урівень з верхом ряду.

Ряди 22, 23. Обидва ряду мають однаковий перетин. Змінюється лише розкладка цегли з урахуванням перев'язки швів. На рівні цих рядів формуємо нижню частину опалювального щитка, в торцевій і бічний стінках якого залишаємо два вікна для чищення 25 і спеціальну дверку 26. Через цю дверку можна буде пропалити (прогріти) трубу при відсутності тяги в ній, під'єднати димову трубу вугільного самовара або металевої печі-буржуйки.

Ряди 24-27. При викладанні цих рядів вертикальний канал колектора, в якому об'єднуються потоки димових газів з топки печі та камери згоряння каміна, поступово звужує до розмірів перетину димового каналу труби. Звуження виконуємо, викладаючи цеглу з напуском на чверть.

Ряд 28. Формуємо суцільну перекришу печі з димовим каналом 27, який далі переходить в трубу. Щоб надійно перев'язати все вертикальні шви кладки цього і наступних рядів, використовуємо двухчетвёркі, поміщаючи їх по зовнішньому периметру 28-го ряду.

Ряди 29,30. Від попереднього ряду відрізняються лише розкладкою цегли, що відповідає за перев'язку швів.

Ряд 31. Викладаємо непарний ряд труби впятерік з перетином димового каналу в одну цеглину (13 × 26 см). У цьому ж ряду встановлюємо засувку 28 труби.

Ряд 32. Показана розкладка цегли парного ряду труби. Далі, чергуючи розкладку парних і непарних рядів цегли, зводимо стояк труби до потрібної висоти.

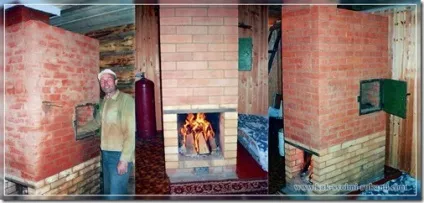

Складний «Афродит-2» в сучасному дерев'яному дачному будинку розмірами в плані 6,0 × 4,0 м і висотою стелі 2,25 м. Взимку будиночок для проживання не використовується, а в решту часу, з ранньої весни до пізньої осені, піч -Каміни, будучи єдиним джерелом опалення будинку, відмінно справляється зі своїми обов'язками.

З тих пір протягом уже майже шести років експлуатації господарі задоволені тим, що ні камін, ні піч не димлять ні за яких погодних умовах. А також тим, що для отримання необхідного кількість тепла потрібно зовсім небагато дров. При цьому власники воліють топити піч, а не камін, знаючи про його низькому в порівнянні з піччю ККД.

МАТЕРІАЛИ І ПРИЛАДИ ДЛЯ КЛАДКИ ПЕЧІ КАМІНУ

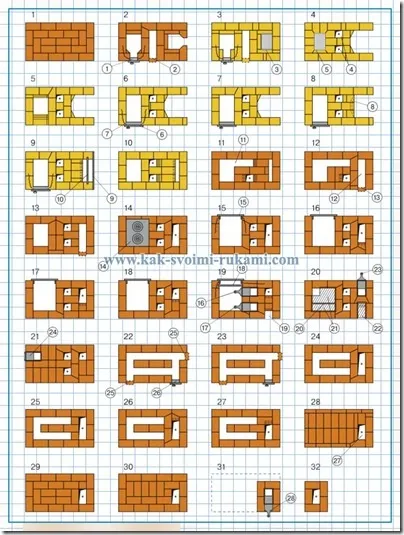

Мал. 1. Порядовки печі-каміна

1 - дверцята піддувальна; 2,13 - вікна для чищення; 3 - колосникові грати каміна; 4 - димові канали печі; 5 - колосникові грати топки печі; 6 - дверцята топки печі; 7 - кляммер дверки топки печі; 8 - зуб каміна; 9 - куточок-опора ь (довгий) перекриття порталу каміна; 10 - куточок-опора ь (короткий) Перекриття порталу каміна; 11 - прогар (хайло) топки печі; 12 - димозбірник каміна; 14 - для варки плита; 15-дверцята вручений камери; 16 - засувка річного коду печі; 17 - засувка зимового ходу печі; 18 - сталева смуга, додаткова опора перекриття дверки варильної камери; 19 - грубка; 20 - куточки-опори перекриття варильної камери; 21 - сталеві листи підтримують перекриття варильної камери; 22 - сталевий лист перекриття грубки; 23 - засувка труби каміна; 24 - засувка провітрювання вручений камери; 25 - вікна чистки об'єднаної частини опалювального щитка; 26 - дверцята для труби самовара; 27 - димохід труби; 28 - засувка димаря.

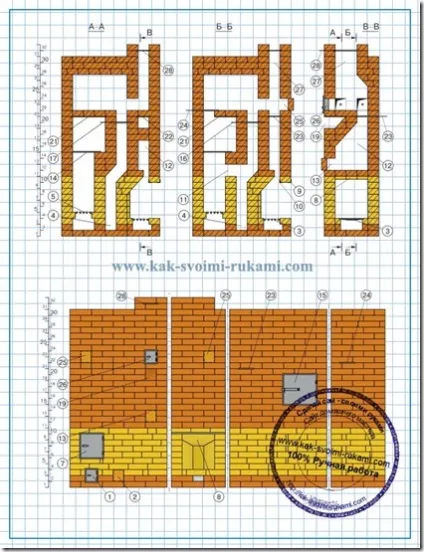

Мал. 2 (вгорі). Вертикальні перетину печі-каміна. Номери позицій відповідають рис. 1.

Мал. 3. Дзеркала печі- каміна. Номери позицій відповідають рис. 1.
