Перший і другий закони Кірхгофа - основи електроніки

4.1 / 5 оцінка (116 голосів)

Приклад складної електричного кола ви можете подивитися на малюнку 1.

Перший і другий закони Кірхгофа - основи електроніки

Малюнок 1. Складна електричний ланцюг.

Іноді закони Кирхгофа називають правилами Кірхгофа. особливо в старій літературі.

Перший закон Кірхгофа

Формулювання №1: Сума всіх струмів, що втікають у вузол, дорівнює сумі всіх струмів, що випливають з вузла.

Формулювання №2: Алгебраїчна сума всіх струмів в вузлі дорівнює нулю.

Поясню перший закон Кірхгофа на прикладі малюнка 2.

Перший і другий закони Кірхгофа - основи електроніки

Малюнок 2. Вузол електричного кола.

Тут струм I1 - ток, впадає в вузол. а струми I2 і I3 - струми, що випливають з вузла. Тоді застосовуючи формулювання №1, можна записати:

Що б підтвердити справедливість формулювання №2, перенесемо струми I2 і I3 в ліву частину виразу (1). тим самим отримаємо:

Знаки «мінус» в вираженні (2) і означають, що струми випливають з вузла.

Знаки для втікають і випливають струмів можна брати довільно, проте в основному завжди втікає струми беруть зі знаком «+», а випливають зі знаком «-» (наприклад як вийшло в вираженні (2)).

Другий закон Кірхгофа.

Формулювання: Алгебраїчна сума ЕРС, що діють в замкнутому контурі, дорівнює алгебраїчній сумі падінь напруги на всіх резистивних елементах в цьому контурі.

Тут термін «алгебраїчна сума» означає, що як величина ЕРС так і величина падіння напруги на елементах може бути як зі знаком «+» так і зі знаком «-». При цьому визначити знак можна за наступним алгоритмом:

1. Вибираємо напрям обходу контуру (два варіанти або за годинниковою, або проти).

2. Довільно вибираємо напрямок струмів через елементи ланцюга.

3. Розставляємо знаки для ЕРС і напруг, що падають на елементах за правилами:

- ЕРС, що створюють струм в контурі, напрям якого збігається з напрям обходу контуру записуються зі знаком «+», в іншому випадку ЕРС записуються зі знаком «-».

- напруги, які падають на елементах ланцюга записуються зі знаком «+», якщо струм, що протікає через ці елементи збігається за напрямком з обходом контуру, в іншому випадку напруги записуються зі знаком «-».

Наприклад, розглянемо ланцюг, представлену на малюнку 3, і запишемо вираз згідно з другим законом Кірхгофа, обходячи контур за годинниковою стрілкою, і вибравши напрямок струмів через резистори, як показано на малюнку.

Перший і другий закони Кірхгофа - основи електроніки

Малюнок 3. Електричне коло, для пояснення другого закону Кірхгофа.

Розрахунки електричних ланцюгів за допомогою законів Кірхгофа.

Тепер давайте розглянемо варіант складного ланцюга, і я вам розповім, як на практиці застосовувати закони Кірхгофа.

Отже, на малюнку 4 є складний ланцюг з двома джерелами ЕРС величиною E1 = 12 в і E2 = 5 ст. з внутрішнім опором джерел r1 = r2 = 0,1 Ом. працюючих на загальне навантаження R = 2 Ома. Як же будуть розподілені струми в цьому ланцюзі, і які вони мають значення, нам належить з'ясувати.

Перший і другий закони Кірхгофа - основи електроніки

Малюнок 4. Приклад розрахунку складної електричного кола.

Тепер згідно з першим законом Кірхгофа для вузла А складаємо такий вислів:

Використовуючи другий закон Кірхгофа, запишемо ще два вирази для зовнішнього контуру і внутрішнього лівого контуру, вибравши напрямок обходу за годинниковою стрілкою.

Для зовнішнього контуру:

Для внутрішнього лівого контуру:

Отже, у нас вийшла система з трьох рівнянь з трьома невідомими:

Тепер підставимо в цю систему відомі нам величини напруг і опорів:

Далі з першого і другого рівняння висловимо струм I2

Наступним кроком прирівняємо перше і друге рівняння і отримаємо систему з двох рівнянь:

Висловлюємо з першого рівняння значення I

І підставляємо його значення в друге рівняння

Вирішуємо отримане рівняння

Тепер в вираз I = 2I1 - 70 підставимо значення

Ну, а згідно з першим закону Кирхгофа ток I2 = I - I1

Знак «мінус» для струму I2 означає, то що ми не правильно вибрали напрямок струму, тобто в нашому випадку струм I2 випливає з вузла А.

Тепер отримані дані можна перевірити на практиці або змоделювати цю схему наприклад в програмі Multisim.

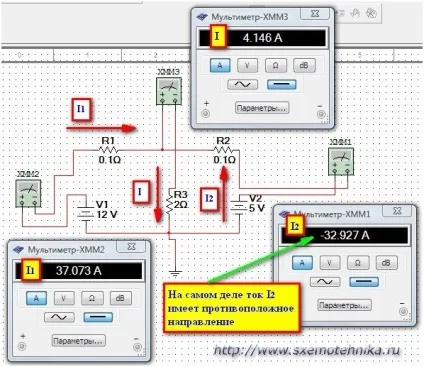

Скріншот моделювання схеми для перевірки законів Кірхгофа ви можете подивитися на малюнку 5.

Перший і другий закони Кірхгофа - основи електроніки
Малюнок 5. Порівняння результатів розрахунку і моделювання роботи ланцюга.
