Пайка поліпропіленових труб - основні правила

Призначення і різновиди поліпропіленових труб

Поліпропіленові труби призначені, в основному, для організації водопостачання та опалення в НЕ пожежонебезпечних приміщеннях. Такий трубопровід легко і швидко монтується, служить близько 50 років, але у нього є істотний недолік, під дією нагрівання поліпропілен розм'якшується, і легко деформується. Цей параметр важливий для систем опалення та гарячого водопостачання, так як в них відбувається динамічна зміна температур, в результаті якого пластикові труби міняють своє проектне положення.

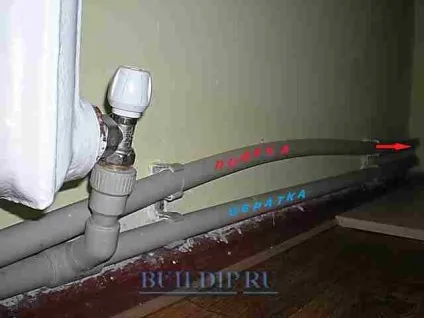

Деформація поліпропіленової труби.

Подібні явища відсутні при експлуатації водопроводу для холодної води. На підставі вище викладеного, для гарячого водопроводу використовують армовані поліпропіленові труби. Зміцнення пластика відбувається за рахунок використання алюмінієвої фольги, скловолокна або збільшення товщини стінок вироби. Інтегрований в поліпропілен алюміній, який може бути розміщений в товщині пластика (незачістная труба) або зовні (зачисна труба), в рази зменшує лінійне розширення трубопроводу.

Аналогічний ефект дає і скловолокно, що дозволяє такий тип трубопроводу використовувати для опалення. Труба з потовщеними стінками використовується для гарячої води.

Основні правила пайки поліпропіленових труб

Для отримання якісних показників таких, як герметичність звареного вузла, збереження внутрішнього діаметра в місцях стикування деталей, естетичний вигляд і т. Д. Необхідно враховувати наступні правила.

Місце з'єднання повинно бути сухим і чистим від бруду

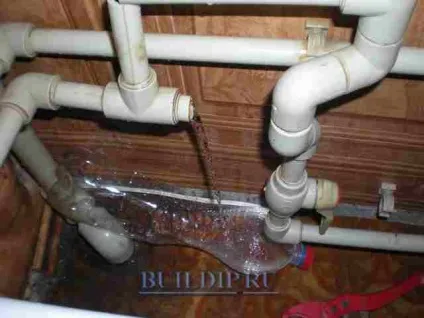

Часто, на практиці, виникає ситуація коли потрібно в наявну пластикову розведення впаяти фітінг. Хоча трубопровід і обладнаний загальним краном, але через зношування, до кінця не може виконати свого призначення. У таких ситуаціях надходження води замість з'єднання неминуче. Для усунення витоку на час споювання елементів можна зробити наступні кроки:

Крок 1. Перекрити загальну засувку подачі води, через змішувач спустити залишок води в каналізацію, відрізати трубопровід в місці стикування з урахуванням глибини занурення, злити воду, осушити місце і провести зварювання вузлів. В цьому випадку, бажано, замінити несправну запірну арматуру.

Крок 2. Тимчасово зупинити витікання рідини можна за допомогою зганяння або осушення водяного стовпа з трубопроводу, якщо подача води при цьому на якийсь час припиняється (досить і 30 сек.). Якщо витік не можна зупинити, тоді внутрішня порожнина водопроводу закладається хлібної м'якоттю, а після зварювання її видаляють через найближчий змішувач, але перед цим, з його зливний трубки відкручується фільтр. Як пробки не рекомендується використовувати туалетний папір, вона погано виходить з трубопроводу.

Чи не перегрівайте місця з'єднання

Через надмірне перегріву зменшується перетин трубопроводу, і відповідно знижується інтенсивність подачі води або теплоносія. Перегрів може виникнути в результаті недотримання температури зварювання і часу витримки деталей в насадці. У таблиці 1 представлені дані по отриманню якісного шва для деяких розмірів труб.

Насадка паяльника повинна бути надійно зафіксована

Хитаються биток в процесі роботи з деталями пошкоджує нагрівальну поверхню паяльника і сприяє утворенню Неспіввісність стикування.

Після з'єднання елементів не обертайте і не рухайте їх більш ніж на 5 градусів

Для отримання рівномірної дифузії бажано після з'єднання не обертається і не вирівнювати спаяні елементи протягом часу застигання шва.

Рух заготовки в битком повинно бути прямолінійний

Інші руху можуть сприяти зниженню міцності шва. Місце спаяний, звичайно ж, витримає тиск води в центральній магістралі, яке зазвичай знаходиться в межах 2 - 3 бари, але при номінальному тиску (10, 20, 25 бар), можливо, буде пропускати рідину.

Особливості з'єднання зачистной труби

Перед з'єднанням зачистной труби, з неї потрібно прибрати фольгований шар спеціальної стружілкой (шейвера) на розмір глибини спайки. При відсутності шейвера, армуючий шар акуратно зрізається канцелярським ножем рівно, по всій площі занурення труби в фітінг. Цей спосіб виглядає непрофесійно, але при акуратному видаленні не применшує зовнішній діаметр поліпропілену.

Що потрібно для пайки

Для стикування труб і перехідних елементів знадобиться наступні інструменти:

• набір для пайки труб (паяльник, насадка 20 мм, підставка);
• ножиці для пластикових труб;
• Звичайний олівець;
• трубні важільні ключі;
• рулетка.

Пайка поліпропіленових труб своїми руками на прикладі

Розглянемо техніку пайки і послідовність монтажу додаткової запірної арматури і манометра в наявну водопровідну систему.

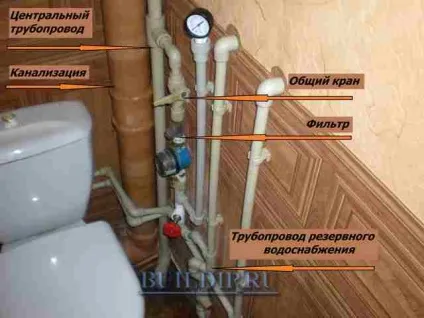

Ці елементи беруть участь в контурі резервного водопостачання квартири (накопичувальний бак для води з насосом).

Водопровідний кран встановлений для перемикання положення розбору води з центральної магістралі в резервне положення. Манометр сигналізує про появу води в стояку. Вузол досить складно інтегрувати в наявну розводку через обмеженість простору при з'єднанні труб паянням.

Для створення такого вузла, який виконаний з поліпропіленових труб і переходів з перетином на 20 мм потрібен наступний матеріал:

1. Куточок під 45 град. в кількості 2 шт.
2. Куточок під 90 град. -1 шт.
3. Трійник - 2 шт.
4. Муфта сполучна - 1 шт.
5. Труба для холодної води - 1 метр.
6. Муфта, різьба внутрішня (МРВ) на 1/2 дюйма.
7. Бронзою перехід із зовнішнім різьбленням 1/2 дюйма і внутрішньої - 3/8 ''.
8. Манометр на 10 бар.
9. Кран прохідний.
10. Пакля і ФУМ стрічка.

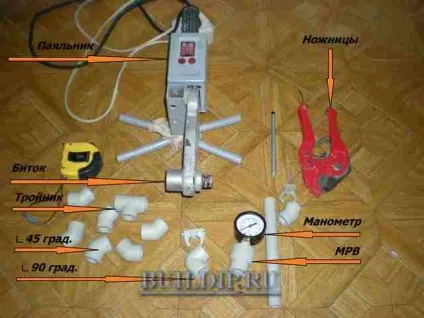

Інструмент для пайки поліпропіленових труб.

Порядок проведення робіт

За допомогою клоччя і ФУМ стрічки забезпечте герметичне з'єднання між манометром, бронзовим переходником і МРВ.

На паяльнику з насадкою виставте температуру 250-260 градусів і включіть його на нагрів.

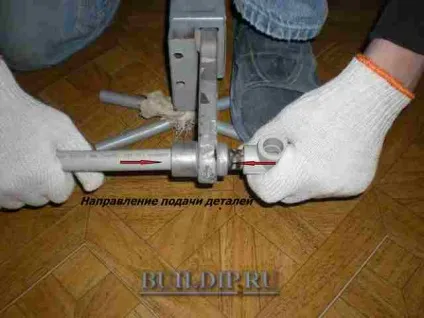

Після того як биток нагріється, відразу ж до випуклої частини притулите трійник, а до іншої, з виїмкою, трубу і починайте лінійно подавати деталі до упору.

Подумки відрахуйте 7 секунд. За цей час поверхню деталей повинна рівномірно оплавитися. На сьомій секунді витягніть деталі з насадки і точно вставте один, в одного до упору. Утримуйте в такому положенні чотири секунди, цей час коли місце пайки залишається пластичним. Тому прокрутити зварюються деталі не більше ніж на п'ять градусів можна тільки в цьому діапазоні.

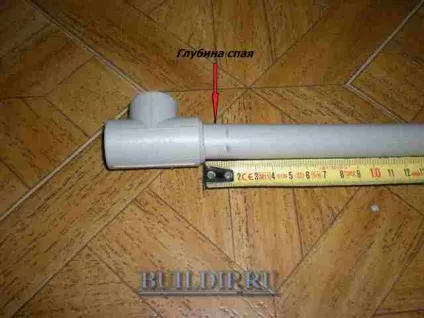

Від припаяного трійника відзначте відстань в 13 мм на трубі.

Цей розмір відповідає глибині занурення труби в фітінг.

Ножицями відріжте трубу по мітці.

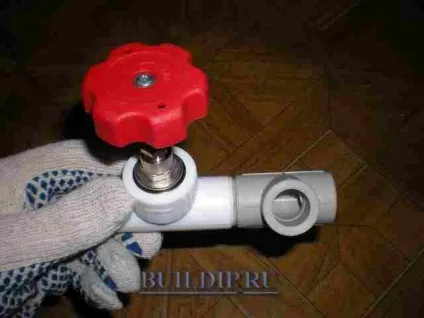

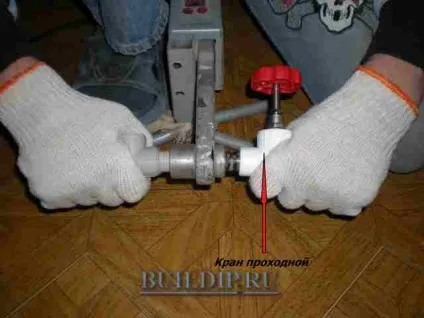

Спаяти куточок і прохідний кран так, щоб на водопроводі він був розміщений до горизонтальної площини під кутом близько 45 градусів.

Інший кінець прохідного крана з'єднайте з трійником, як показано на фото 9.

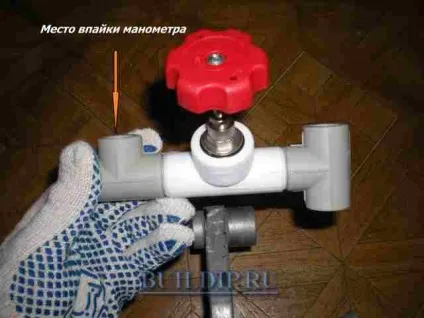

До трійника, який розташований ближче до лічильника, вваріл трубку з куточком під 90 градусів для датчика тиску.

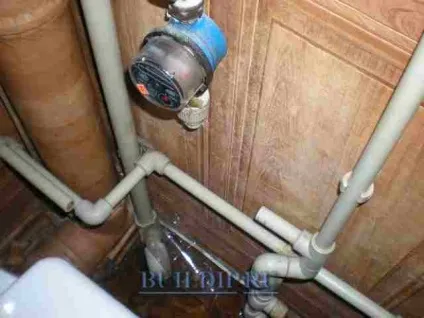

На розведенні, в приблизних місцях спаювання деталей, розріжте труби і злийте залишкову воду.

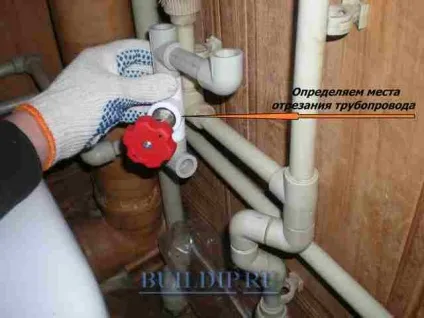

Притуліть зібраний вузол до місця установки і розрахуйтеся стикування труб.

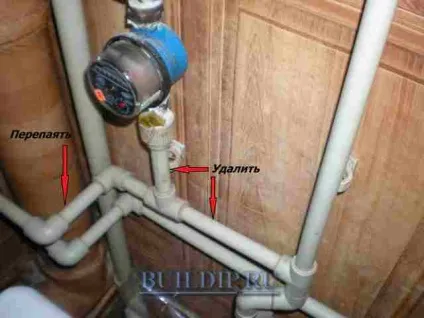

Ножицями видаліть зайві елементи.

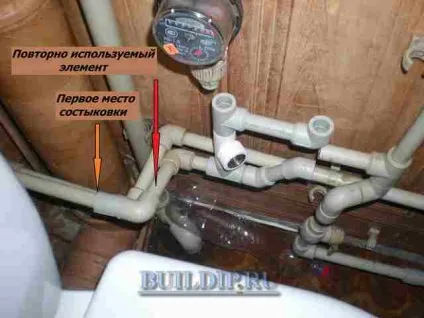

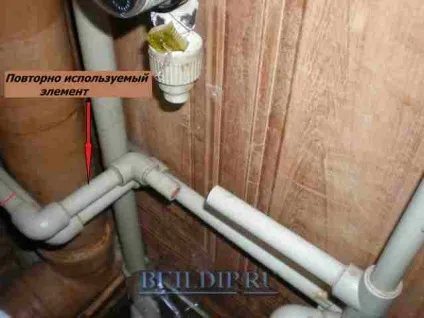

На один кінець віддаленого елемента, який буде назад з'єднуватися з трубопроводом, що складається з труби і двох куточків під 90 градусів, упаюємо сполучну муфту. Іншу частину вваривать під певним кутом в трійник.

Розраховуємо, як буде з'єднуватися трубопровід з іншою ділянкою. На підставі цих даних, збираємо вузол з двох куточків під 45 градусів і труби. Вваривать його в іншу сторону трійника заготовки.

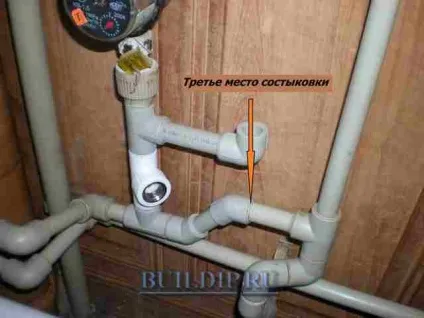

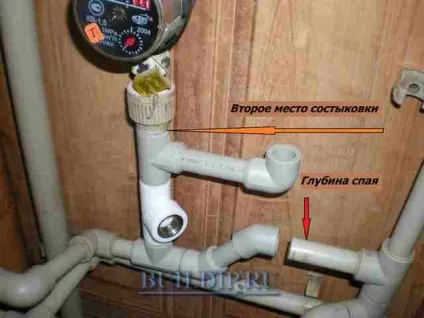

Вийшло виріб спочатку з'єднуємо з трубою, що знаходиться біля каналізації.

Потім з витратоміром.

В останню чергу з трубопроводом змішувача і подає лінією бака.

Така послідовність обумовлена ​​можливістю використовувати паяльник в місцях, які після стикування суміжних вузлів можна переміщати.

Визначаємо довжину труби під манометр, упаюємо її в МРВ і одягаємо кріплення. Докладаємо вийшло виріб до куточка і на стіні відзначаємо місце розміщення кріплення. Прибираємо манометр і монтуємо його до стіни.

Споює куточок і датчик тиску. Перевіряємо герметичність всієї системи.

Іноді пайка поліпропіленових труб своїми руками не може бути виконана одним працівником, в зв'язку з незручним розміщенням деталей. У цьому випадки такі вузли бажано паяти удвох.
