Пайка bga мікросхем

У першій частині нашої статті ми розповіли про інструментах і витратних матеріалах, застосовуваний при пайку BGA і підготовчі операції по початку реболлінга мікросхеми. Отже, йдемо далі.

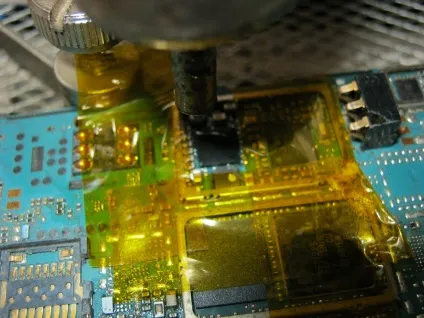

І ось ми гріємо феном нашу микрухой

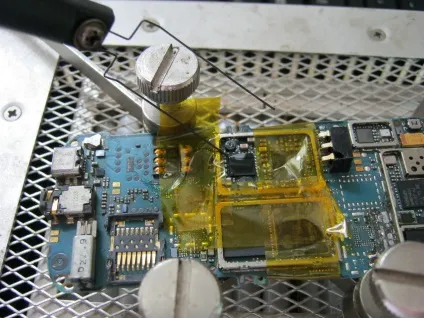

і заодно перевіряємо її за допомогою пристрою для підняття мікросхем або пінцетом

Готова до підняття мікросхема повинна "плавати" на розплавлених кульках, ну скажімо. як шматочок м'яса на холодець! У :-). Торкався легенько до мікросхемке, якщо вона рухається і знову стає на своєму місце, то акуратно її піднімаємо за допомогою вусиків (на фото вище), а якщо у Вас такого пристрою немає, то накрайняк можна і пінцетом.

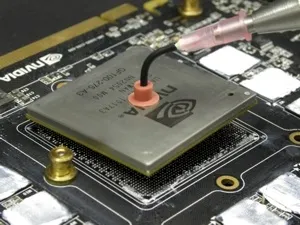

В даний час існують також вакуумні пінцети для мікросхем такого роду. Є ручні вакуумна пінцети, принцип дії у яких такий же, як і у Оловоотсоса

а є також і електричні

У мене був ручний пінцет. Чесно кажучи, не дуже зручно. Закоренеллие ремонтники використовують електричний вакумнік. Варто тільки наблизити такий пінцетик до мікрушке, яка вже "плаває" на розплавлених кульках припою, як тут же він її підхоплює, не завдаючи шкоди іншим прилеглим елементів на друкованій платі.

За відгуками, електричний Вакуумний пінцет дуже зручний, але мені все-таки не довелося його використовувати. Коротше кажучи, якщо надумаєте, беріть електричний.

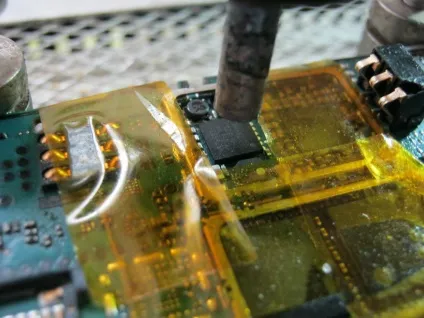

Але, повернемося все таки до нашої мікрушке. Крихітним поштовхом я переконуюся, що кульки дійсно розплавилися і плавним рухом вгору перевертаю BGAшку. Якщо поруч багато елементів, то ідеально було б використовувати Вакуумний електричний пінцет, на крайняк - пінцет з загнутими губками.

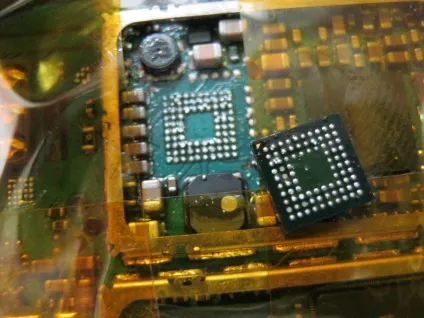

Ура, ми зробили це! Тепер будемо тренуватися запаювати її назад :-).

Ось і починається найскладніший процес - процес накочування кульок і запаювання мікрушкі назад. Якщо ви не забули - це називається перекаткой. Для цього ми повинні подоготовіть місце на друкованій платі. Прибрати звідти весь припій, що там залишився. Змащуємо все це справа флюсом:

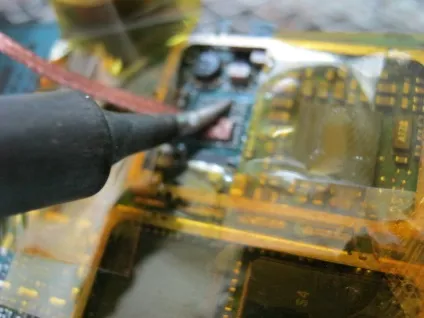

і починаємо прибирати звідти весь припій за допомогою старої доброї мідної обплетення. Я б порадив марку Goot wick. Ця мідна оплетка себе дуже добре зарекомендувала.

Якщо відстань між кульками дуже мале, то використовують мідну оплетку. Якщо відстань велика, то деякі ремонтників не вдаються до мідної оплетке, а беруть жирну краплю припою і за допомогою цієї крапельки збирають весь припій з п'ятачків. Процес зняття припою з п'ятачків BGA - дуже тонкий процес. Найкраще на градусів 10-15 збільшити темперутури жала паяльника. Буває таке, що мідна оплетка не встигає прогрітися і вириває за собою п'ятачки. Будьте дуже обережні.

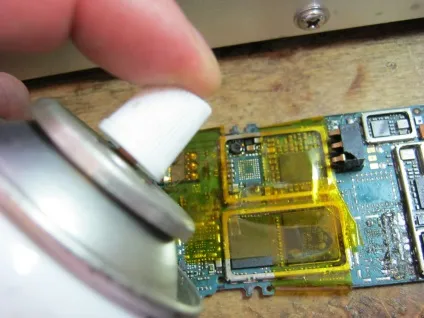

Далі пирскаємо туди Flux-off, щоб очистити від нагару і зайвого флюсу наше місце під мікросхемке

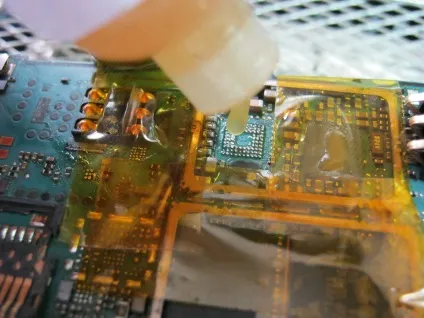

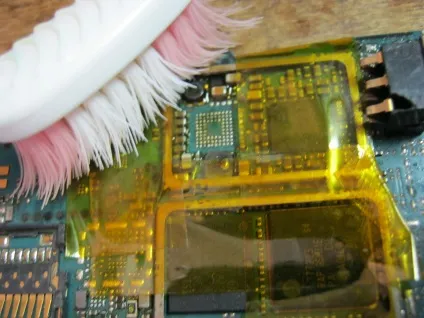

і зашкурівам за допомогою простої зубної щітки, а ще краще ватною паличкою, змоченою в Flus-Off.

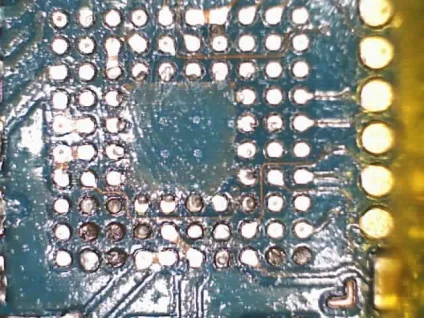

Вийшло як то так:

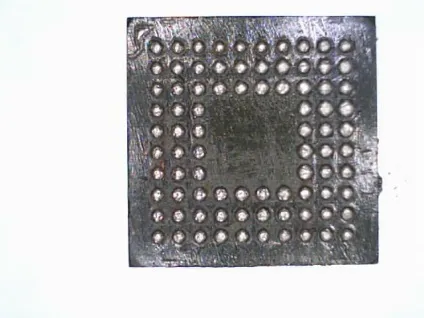

Точь-в-точь ті ж самі кроки робимо і для нашої мікросхемке BGA. Прибираємо все зайві припойні кульки. В результаті вона повинні виглядати ось так:

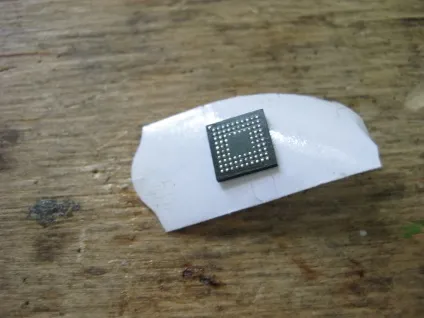

І ось починається саме цікаве і складний процес - накочення куль на мікросхему BGA. Кладемо підготовлену мікросхемке на цінник:

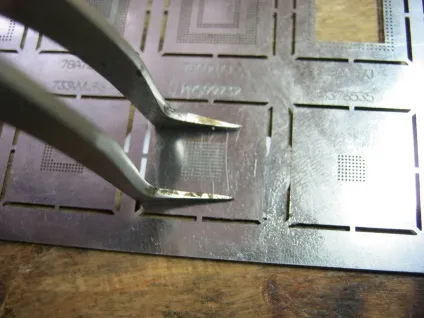

Знаходимо трафарет з таким же кроком куль і закріплюємо за допомогою цінника мікросхему знизу трафарету. Втираємо в отвори трафарету за допомогою пальця паяльну пасту Solder Plus. Має вийти як-то ось так:

Тримаємо за допомогою пінцета однією рукою пінцет, а в інший фен і починаємо смажити на температура приблизно 320 градусів на дуже маленькому потоці всю площу, де ми втирали пасту. У мене не вийшло відразу в двох руках тримати і фотік і фен і пінцет, тому фоток так мало вийшло :-(. Але думаю, ви вловили, що і як.

Знімаємо готову микрухой з трафарету, змащуємо трохи флюсом і пригрівало феном до розплавлення куль. Це нам потрібно, щоб кульки рівненько стали на свої місця.

Дивимося, що у нас вийшло в результаті:

Блін, трішки кострубато :-). Ну чому завжди, коли пишу матеріал для статті весь час виходить все кострубато. -) Одні кульки трохи більше, інші трохи менше. Але все одно, це анітрохи не помешат при запайке цієї микрухи.

Трішки змащуємо п'ятаки флюсом і ставимо мікросхему на рідне місце. Вирівнюємо краю микрухи з двох сторін по мітках. На фото нижче тільки одна мітка. Інша мітка навпроти неї по діагоналі.

І на дуже маленькому вітрі з температурою 350-360 градусів запаює нашу мікрушку. При правильній запайке вона повинна сама нормально сісти по мітках, навіть якщо ми трохи перекосили. Це нагадує, коли Ви дуже сильно хочете какати, і біжите на білий камінь і ось сідайте і дуже зручно влаштовуйтеся на ньому :-).

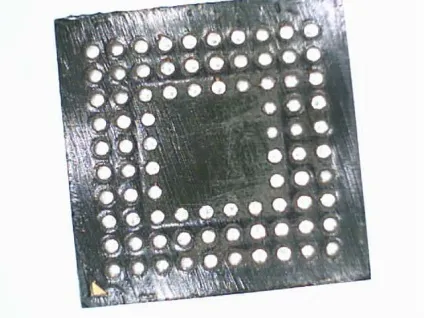

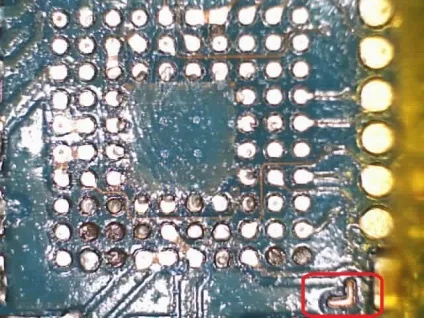

Давайте розберемо момент, коли ми раптом забули, як ставиться мікросхема. Думаю, у всіх ремонтників була така проблема ;-). Розглянемо нашу мікрушку ближче через Електронний мікроскоп. У червоному прямоугольнички ми бачимо кругляшок. Це і є так званий "ключ" звідки йде рахунок усіх кулькових висновків BGA.

Опа на! А ось тепер ми дізналися, в який бік повинен бути розташований ключик!

Кому лінь купувати паяльну пасту (коштує вона дуже дорого), то простіше буде придбати готові кульки і вставляти їх в оверстія трафарету. Виглядають БГА кульки приблизно так:

На Алі я їх знаходив цілим набором, наприклад тут.
