Пружина компас 3d

Пружина КОМПАС 3D починається в менеджері бібліотек, розрахунок і побудова креслення і моделі. Але можна і по-старому побудувати, починаючи зі створення спіралі.
Запустивши бібліотеку механіка пружини.

Мал. 1 Підключення бібліотеки.

Покажу приклад на пружині стиснення. Для початку треба приступити до розрахунку та завданням параметрів пружини.

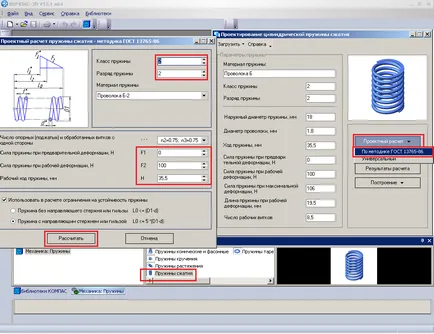

Мал. 2 Активація розрахунку і завдання параметрів пружини стиснення.

Розрахунок буде у вигляді таблиці, на цьому етапі закінчити розрахунок.

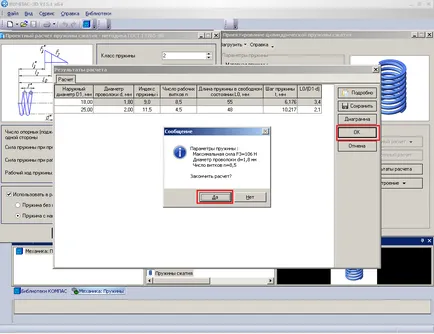

Мал. 3 Завершення розрахунку.

Побудувати креслення не складе великих труднощів.

Мал. 4 Побудова креслення.

Але з початку треба налаштувати параметри відтворення пружини, розмірів і діаграми.

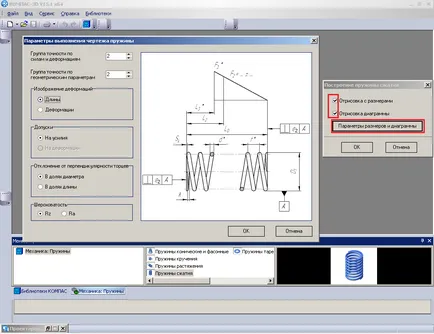

Мал. 5 Налаштування параметрів відтворення пружини, розмірів і діаграми.

В результаті вийде.

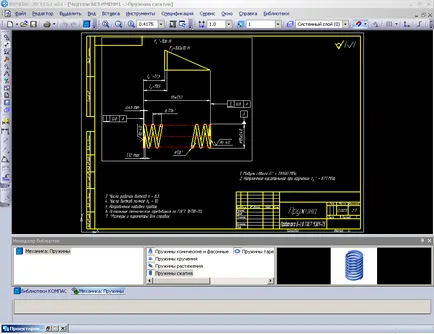

Мал. 6 Креслення пружини з діаграмою.

І якщо надумаєте створити збірку, то варто побудувати тривимірну модель.

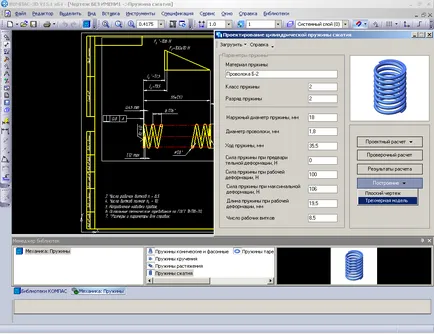

Мал. 7 Побудова тривимірної моделі.

Ось як буде виглядати модель пружини стиснення.

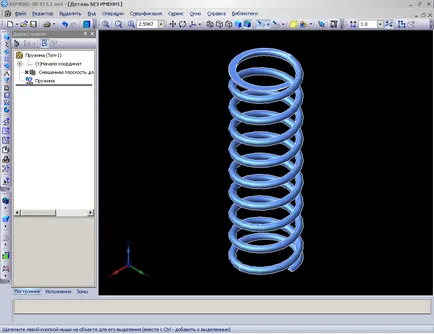

Мал. 8 Пружина стиснення, модель.
