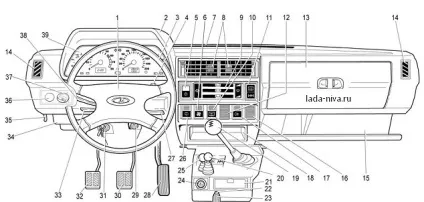

Мал. 13. Органи управління

Розміщення елементів управління показано на рис. 13.

1 - вимикач звукового сигналу.
2 - щиток комбінації приладів.
3 - рульове колесо.
4 - гвинт кріплення щитка.
5 - перемикач зовнішнього освітлення. При натисканні на плече клавіші до першого фіксованого положення включаються габаритні вогні, а до другого фіксованого положення -Додаткової фари. При цьому лампа в перемикачі підсвічує клавішу.
6 - перемикач електровентилятора обігрівача. При натисканні на плече клавіші до першого фіксованого положення включається мала швидкість елек-тровентілятора, а до другого фіксованого положення - висока швидкість. При включенні зовнішнього освітлення загоряється лампа підсвічування символу клавіші.
7 - сопла обдування вітрового скла.
8 - центральні сопла системи вентиляції та опалення салону.
9 - блок управління системою вентиляції та опалення салону.
10 - вимикач обігріву заднього скла. Обігрів заднього скла включається натисканням на плече клавіші. При включенні зовнішнього освітлення загоряється лампа підсвічування символу клавіші.
11 - блок контрольних ламп включення обігріву заднього скла і включення блокування диференціала.
12 - заглушка.
13 - речовий ящик.
14 - сопла обдування стекол передніх дверей.
15 - полку для аптечки, журналів і газет.
16 - заглушка.
17 - вимикач задніх протитуманних вогнів. Протитуманні вогні включаються при включеному світлі фар в умовах обмеженої видимості (туман, сніг, злива) натисканням на плече клавіші. При включенні зовнішнього освітлення загоряється лампа підсвічування символу клавіші.
18 - гніздо для установки радіоапаратури. Установка радіоапаратури повинна проводитися тільки на який атестований ПССС з обов'язковою відміткою в сервісній книжці.

УВАГА!
Довільна установка електроспоживачів може призвести до перевантаження електропроводки і пожежі.

19 - важіль перемикання передач.
20 - важіль перемикання передач в роздавальної коробці.
21 - попільничка.
22 - кнопка фіксації важеля стоянкового гальма.
23 - важіль стоянкового гальма. Переміщенням важеля вгору наводиться в дію колодки гальм задніх коліс. Для повернення важеля у вихідне положення натисніть на кнопку 22 і опустіть важіль.

УВАГА!
Якщо у винятковому випадку Вам доведеться скористатися стоянковим гальмом під час руху, то не затягуйте його надто сильно і постійно притримайте на важелі. В іншому випадку може відбутися блокування задніх коліс і занесення автомобіля.

24 - прикурювач. Для користування натисніть на кнопку патрона до фіксованого положення. Приблизно через 15 з патрон автоматично повернеться в початкове положення, готовий до застосування. При включеному освітленні приладів лампа підсвічує гніздо прикурювача.
25 - важіль блокування диференціала в роздавальної коробці.
26 - перемикач очищувача і омивача заднього скла. При натисканні на плече клавіші до першого фіксованого положення включається склоочисник, а до другого нефіксованого положення - додатково включається омивач.
27 - важіль перемикача очищувачів і омивача вітрового скла і фар.
28 - педаль акселератора.
29 - вимикач аварійної сигналізації. При натисканні на кнопку включається миготливе світло покажчиків повороту і контрольної лампи в самій кнопці. Аварійна сигналізація вимикається при повторному натисканні на кнопку.
30 - педаль гальма.
31 - вимикач запалювання.
32 - педаль зчеплення.
33 - важіль перемикача покажчиків повороту.
34 - блоки плавких запобіжників.
35 - важіль приводу замка капота.
36 - регулятор освітлення приладів. Обертанням рукоятки регулюється яскравість освітлення приладів і підсвічування символів, якщо включено зовнішнє освітлення. (Або Резерв)
37 - гидрокорректор фар. Обертанням рукоятки, в залежності від завантаження автомобіля, коригується кут нахилу пучка світла фар таким чином, щоб не засліплювались водії зустрічного транспорту.
Положення рукоятки в порядку збільшення діаметрів гуртків на шкалі гидрокорректора означають:
- один водій або водій плюс пасажир на передньому сидінні;
- всі місця зайняті або один водій плюс вантаж в багажному відділенні 100 кг для автомобіля ВАЗ-21214 і 200 кг для автомобіля ВАЗ-2131;
- всі місця зайняті плюс вантаж в багажному відділенні до дозволеної максимальної маси автомобіля (РММ) або один водій плюс вантаж в багажному відділенні при розкладеному задньому сидінні 250 кг для автомобіля ВАЗ-21214 і 350 кг для автомобіля ВАЗ-2131.
При інших варіантах завантаження без перевищення корисної маси вибирається проміжне положення рукоятки.
38 - важіль перемикача світла фар.
39 - комбінація приладів.
