Оптимальна настройка фарбопульта
Всі сучасні різновиди пневматичних фарбопультів мають три регулюючих роботу параметра:
- тиску повітря
- діаметр сопла подачі ЛФМ
- ширина факела
Від величини параметрів залежать: продуктивність, коефіцієнт переносу, тонкість розпилення матеріалу, однорідність нанесення.
Тиск повітря.
Збільшення тиску повітря при заданому діаметрі сопла веде до.
- збільшення продуктивності
- поліпшенню тонкощі розпилення
- зниження коефіцієнта переносу
У свою чергу, продуктивність і коефіцієнт переносу визначають економічність використання обладнання.

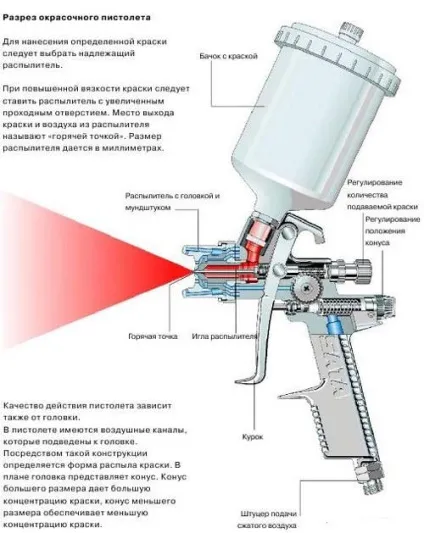

Налаштування фарбопульта, основні вузли фарбопульта.
Оптимальні величини тиску повітря на вході для різних модифікацій пістолетів різні. Зазвичай для традиційних пістолетів високого тиску рекомендується величина близько 3 атм. для пістолетів зниженого тиску (LVLP) - близько 2.5 атм. а для пістолетів низького тиску (HVLP) - 2 атм.
Манометр для моніторингу та зміни тиску повітря на вході в краскопульт.
Підвищення тиску повітря на виході на 0.5 атм. призводить до збільшення втрат на утворення туману до 10 - 20%. Якщо подивитися на відбиток факела пістолета, то видно, що в центральній його частині матеріал доноситься до деталі в рідкому вигляді, а навколо - область сильно осушенного туману.
При підвищенні тиску вище оптимального рівня розміри відбитка рідкої фази практично не ростуть, а розміри туманного відбитка можуть збільшитися значно. При зменшенні тиску нижче оптимального падає продуктивність, весь відбиток «зіщулюються».
З величиною тиску повітря пов'язаний ще один важливий параметр - відстань від сопла пістолета до фарбується деталі. Чим менше тиск, тим ближче можна підносити пістолет до деталі без ризику порушити утворюється покриття потоком повітря з пістолета. Оптимальна відстань можна приблизно висловити залежністю: L (см) = 10хР (атм.). Наприклад, при тиску 2.5 атм. це 25 см.
Діаметр сопла фарбопульта.
Чим менше сопло. тим менше тиск повітря, необхідне для розпилення ЛФМ, але, природно, тим менше і продуктивність. Відомо, що кількість матеріалу, що випливає з сопла діаметром d (продуктивність) при оптимальному тиску пропорційно d в ступеня 2.36. тобто, наприклад, з сопла діаметром 1.8 мм має випливати за одне і те ж час в 1.8 разів більше матеріалу, ніж з сопла діаметром 1.4 мм.
Сопло фарбопульта HVLP діаметром 1,4 мм.
Збільшення діаметра сопла при постійному тиску веде до зниження втрат ЛФМ на утворення туману. Для більшості застосувань оптимальний діаметр сопла при нанесенні морилок 1.4 мм, при нанесенні грунтів і лаків - 1.8 мм, для водоразбавімие грунтів / лаків зовнішнього застосування - 2.2.-2.5 мм.
Ширина факела.
Регулювання ширини факела пістолетів здійснюється за рахунок перерозподілу повітря в отвори «ріжок» розпилювальної головки.
Відповідно, при розширенні факела.
- дещо падає продуктивність (зменшується тиск повітря в центральному отворі розпилювальної головки)
- зменшується коефіцієнт переносу (зростає туманообразование)
- росте нерівномірність факела.
Форми факела для фарбопультів різного типу.
Тому оптимальна форма перетину факела - не витягнута, вона залежить від виду роботи і від типу пістолета.
Найекономічніший факел має мінімальну ширину, при якій вдається домогтися рівномірності нанесення, зазвичай це 12-15 см.
