Опора для труб ПВХ види і основні характеристики

Одним з важливих питань, які виникають при установці пластикових трубопроводів, є вибір правильного кріплення. Для водопровідних труб ПВХ це особливо актуально, оскільки матеріал має властивість розширюватися при впливі підвищеної температури. У таких випадках використовувати жорстке металеве кріплення виробів неефективно, а інколи навіть небезпечно - можливі деформації і аварії каналів.

Вид опори для трубопроводу з ПВХ залежить від типу труб, їх розміщення і призначення магістралі

Застосування опор для ПВХ труби

З'єднуючись між собою, труби ПВХ утворюють конструкцію великої протяжності. Система може втратити міцність, якщо вона не закріплена. Тому при установці надземного, наземного трубопроводу необхідна опора.

Зверніть увагу! Цей елемент дозволяє знизити негативний вплив клімату, зовнішніх вібрацій, власної ваги конструкції і інших чинників.

Основні типи опор наведені в таблиці.

Найбільш поширені будівельні елементи, призначені для кріплення пластикових труб, діляться на затискачі (кліпси) і кільцеві скоби (хомути).

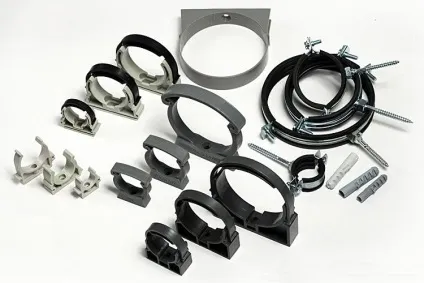

Кріплення для труб бувають пластиковими і металевими

Кліпси виробляються за допомогою спеціальної техніки з обов'язковим додаванням штучних волокон нейлону. Завдяки цьому синтетичному речовині держатель виробів з ПВХ набуває такі властивості:

• високий ступінь стійкості до коливань показників температури;
• підвищений рівень міцності і опору впливу механічних навантажень;
• легкість і низька собівартість;
• простоту і зрозумілість процесу установки.

Кріплення у вигляді кільцевої скоби раціонально, якщо елементи комунікацій з ПВХ мають великий діаметр, а також, якщо трубопровід призначений для транспортування важких речовин. Такий власник характеризується більш високим рівнем надійності, ніж пластикові кліпси для труб.

Конструктивно кріплення виконано у вигляді пристосування в формі скоби, що працює після затяжки і має гвинтовий механізм. Внутрішнє гумове кільце забезпечує надійний захист від впливу вібрацій при переміщенні важких і об'ємних мас. Якщо в системі з'являються коливальні рухи, то держатель надійно фіксує труби в початковому положенні.

Характеристики кліпс для ПВХ труби

Елементи у вигляді кліпс дозволяють виробляти монтаж будь-якої складності. З їх допомогою можна кріпити труби до таких поверхонь:

• з гіпсокартону;
• з цегли;
• бетонним стяжкам.

Кліпси для труб кріпляться до стін за допомогою звичайних дюбелів

Кліпси застосовні не тільки в побуті, але і для установки конструкцій промислового призначення. Для їх швидкого монтажу в підставі є спеціальний отвір під стандартний дюбель.

Основні характеристики вироби такі:

• діаметр кріплення витягнутого елемента: від 1,9 до 3,1 см;
• розмір ніжки: 4,5 см;
• зовнішні розміри кільця: від 2,4 до 17,0 см;
• внутрішній діаметр: від 2,0 до 16,2 см;
• довжини деталі: від 1,75 до 2,3 см;
• розмір кільця: 1,9-3,1 мм.

Основною відмінністю кліпс від скоб є наявність замків з боків, що дозволяє встановлювати елементи для одночасного монтажу великої кількості однотипних конструкцій.

Зверніть увагу! Такий власник многофункционален. Його можна використовувати не тільки для водопровідних комунікацій, а й для швидкої фіксації електричного кабелю.

Діелектричні властивості деталі гарантують повноцінну ізоляцію. Кліпси можна закріпити за допомогою підручного інструменту. У ширшому будівництві зазвичай використовуються механізми прискореного монтажу. Автоматизований інструмент дає можливість виконати 2-3 фіксації за 1 секунду.

Вибір відстані між власниками

Для ПВХ труб відстань між власниками залежить від температури рідини, яка по ним транспортується, і діаметра виробів. Відповідні значення в сантиметрах дані в таблиці.

Діаметр труб в дюймах

У загальному випадку держатель розміщується таким чином:

• для виробів діаметром 20 міліметрів інтервал дорівнює 80 см (для холодних робочих середовищ) і 65 см (для гарячих середовищ з температурою 60 градусів і більше);
• із перетином 40 міліметрів - 95 і 110 см для гарячої і холодної води відповідно.

Кріплення необхідно розміщувати через рівні проміжки, ці відстані залежать від діаметра труб

Труби діаметром 110 мм і більше фіксуються з відстанню 185 і 160 см при транспортуванні холодної та гарячої води відповідно.

Правила установки елементів кріплення для виробів ПВХ

Кріплення для труби ПВХ (опора, кронштейн, кліпси, підвіска і т. Д.) Встановлюється тільки після розбиття осі трубопроводу, а також визначення місць монтажу.

Зверніть увагу! При розведенні каналів має бути витримана передбачений проектом зміщення або ухил в межах 0,002-0,005 на метр труби в бік руху носія.

При використанні кріплення з гумовою прокладкою зусилля її стискання хомутом не повинно призводити до радіальної деформації ПВХ каналу більш ніж на 0,8%. Для вертикального ділянки трубопроводу опора встановлюється під з'єднувальним елементом на трубі.

Зовнішні канали, що мають значну протяжність, рекомендується встановлювати на суцільну основу. Горизонтальні ділянки внутрішніх трубопроводів, які розташовані в місцях з температурою навколишнього середовища (або речовини) не більш ніж 30 градусів, краще монтувати на окремо стоять опори (скоби, підвіски, кронштейни). Якщо зазначені температури вище 30 ºС, то на суцільному підставі.

Конструюючи трубопровід, слід повною мірою використовувати компенсуючу здатність деталей. Це значною мірою досягається підбором раціональної схеми укладання і правильним розташуванням нерухомих кріплень.

Кріплення розміщується над місцем з'єднання труб

Як закріпити ПВХ трубу

Для фіксації труб, використовуючи тримач різного розміру у вигляді хомута, при прокладці магістралі необхідно проходження таких етапів:

• виконання розмітки;
• позначення місць розташування кріплень;
• отримання отворів для зчеплення несучої основи і кріплення;
• установка кріпильних скоб;
• фіксація ПВХ труб.

Такий власник як кліпси випускається різних типорозмірів. При підборі враховується, що його внутрішній діаметр повинен дорівнювати зовнішньому перетину труби. Для прокладки паралельних гілок можна використовувати подвійні кліпси.

Жорстка фіксація пластикових виробів передбачає обов'язкове закручування болтів та інших гвинтових елементів кріплення. Вони надають нерухомість деталей і всієї мережі в цілому. Важливо також уважно прочитати інструкцію до деталей і виконати всі необхідні процеси, зазначені в ній.

Якщо має місце система плаваючих кріплень для пластикових труб, то залишається певну відстань (2-3 міліметра) для забезпечення безперешкодного зміщення конструкції. Канали не повинні впритул примикати до поверхні будівельної конструкції (необхідний зазор - не менш 20 мм).

Застосовуючи практично універсальний тримач у вигляді опор, кліпс для кріплення ПВХ трубопроводу, можна досить легко і швидко прокласти комунікації. При цьому немає необхідності в залученні фахівців, купівлі обладнання та інструментів, а також володінні якимись спеціальними навичками і знаннями.
