Огляд материнської плати asrock z87 extreme4

# 8673; # UEFI (Unified Extensible Firmware Interface)

Материнська плата ASRock Z87 Extreme4 / TB4 підтримує технологію UEFI і, зокрема, має графічний інтерфейс BIOS (код BIOS заснований на версії AMI BIOS, його обсяг дорівнює 64 Мбіт).

Деякий час назад ми тестували схожу плату ASRock на чіпсеті Z87 і звернули увагу на ряд недоліків програмного забезпечення. Більшою мірою вони стосувалися багатофункціональної утиліти A-Tuning, а по інтерфейсу BIOS ми причепилися тільки до підморгує зоряному небу. Відразу скажемо, що небо нікуди не поділося, зате над Windows-утилітою інженери ASRock добре попрацювали і підняли її якість.

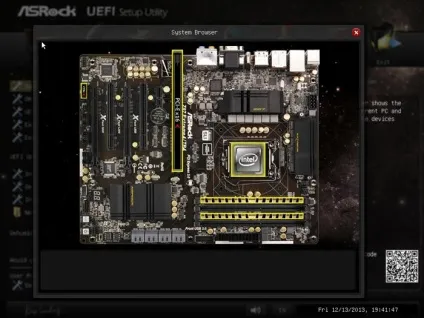

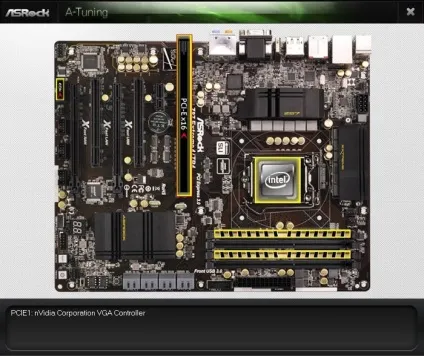

Почнемо огляд функцій BIOS з системного браузера, в якому користувачеві наочно представлена ​​плата. Клацаючи по окремих її компонентів (порти, роз'єми, контакти), він отримує повну інформацію про те, як цей компонент задіяний.

На жаль, вона орієнтована тільки на роботу з мишкою - пройтися по компонентах за допомогою клавіші (наприклад, Tab) не вийде. В утиліті A-Tuning ця функція має відповідну копію.

Ще одна цікава функція називається OMG (що розшифровується як Online Management Guard) - вона призначена для обмеження доступу в Інтернет в певні дні та години.

Вона також продубльована в A-Tuning.

Що стосується більш корисних функцій, то тепер оболонка здатна до самооновлення через Інтернет, через який також можна на що-небудь поскаржитися в ASRock - для цього використовується функція Tech Service.

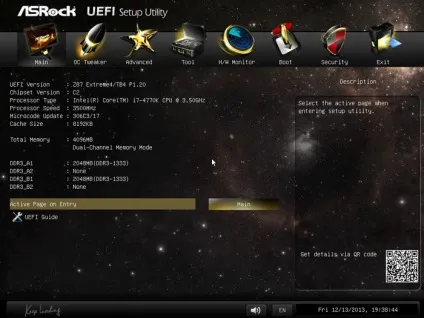

Аналогічної функції в A-Tuning немає, якщо не брати до уваги посилання на сайт техпідтримки. Окремо відзначимо ще одну корисну функцію, яка дозволяє вибрати стартовий розділ BIOS.

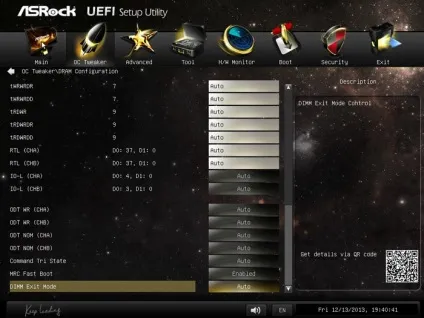

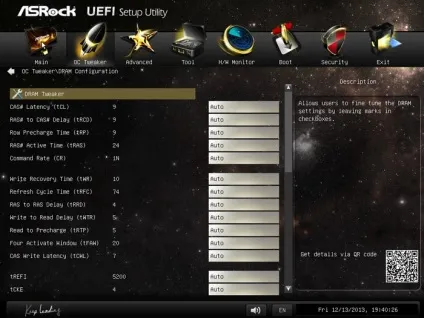

Всі можливі настройки пам'яті знаходяться в спеціальному підрозділі OC Tweaker, який присвячений функцій розгону.

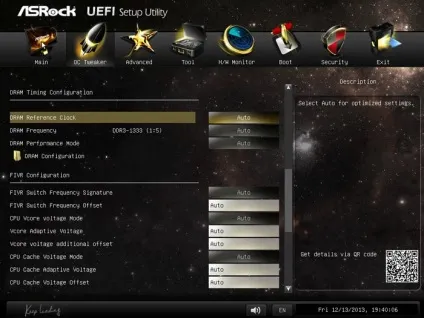

Там же є параметр, який впливає на продуктивність, - установка частоти пам'яті.

Доступні значень дуже великий - він навіть перевищує заявлений у специфікаціях діапазон допустимих частот.

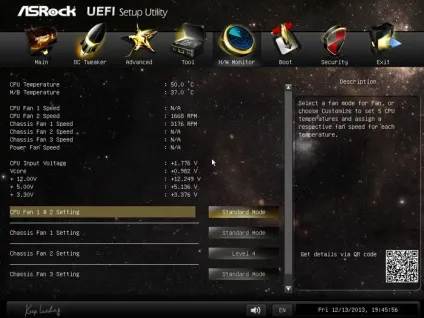

Розглянемо розділ, присвячений системному моніторингу.

Плата відстежує поточну температуру процесора і системи, швидкість всіх шести вентиляторів, а також рівні напруг на основних компонентах. Цю ж інформацію можна отримати і в A-Tuning.

Користувач може управляти швидкістю п'яти вентиляторів (процесорних і всіх CHA_FAN) за допомогою функції Smart Fan.

Аналогічна функціональність, як ви вже здогадалися, є і в A-Tuning - відповідний розділ називається FAN-Tastic Tuning.

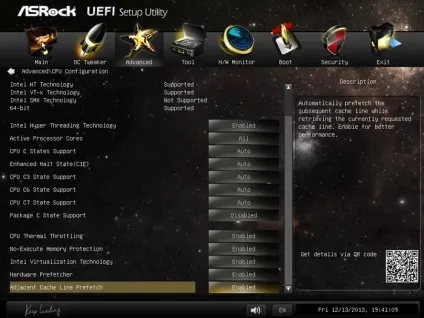

Управління всіма технологіями сучасних процесорів Intel зосереджено в виділеному розділі, що досить зручно.

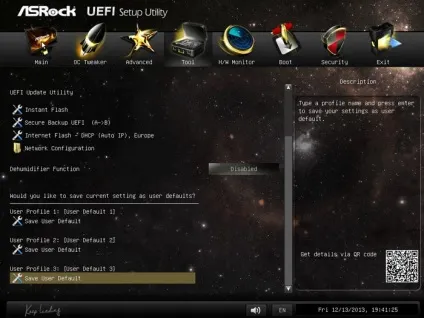

Крім цього, плата підтримує три профілю BIOS. Функції їх збереження і завантаження також розташовані в розділі утиліт (Tool). На наш погляд, коли профілі були в розділі розгону, було зручніше.

Хороша новина - тепер в A-Tuning з'явилася підтримка функції OC DNA, яка раніше представляла собою окрему утиліту і не підтримувалася першими платами ASRock на чіпсеті Z87. З появою цієї функції в A-Tuning можна стверджувати, що і згадані плати також отримувати її підтримку. На практиці OC DNA дозволяє оперувати профілями налаштувань BIOS як файлами (тобто можна послати профіль поштою, викласти в Інтернет і так далі).

Для оновлення прошивки можна скористатися вбудованою в BIOS функцією Instant Flash або відповідною функцією в пакеті A-Tuning. Причому ця утиліта здатна оновлювати не тільки BIOS, але і драйвери до компонентів плати (правда, вона робить це з деякою затримкою).

Тут же відзначимо, що при збігу поточної і актуальною (тобто останньої) версії BIOS утиліта A-Tuning ніяк не повідомляє про це.

В цілому програмний пакет A-Tuning досить сильно додав у функціональності і якості - тепер він дозволяє користувачеві досить впевнено керувати роботою системи. Зокрема, користувач може налаштовувати профілі продуктивності і перемикатися між ними.

А також користуватися рядом фірмових технологій ASRock.

Серед них варто відзначити функцію блокування комп'ютера USB Key.

А також функцію оптимізації мережевого з'єднання XFast LAN.

Причому остання виконана у вигляді окремої утиліти (хоча і є частиною A-Tuning) і вимагає ручного регулювання з DVD-диска. Чи не саме вдале рішення, але це хоч якийсь вихід для користувача. Для прикладу, функцію XFast RAM ми так і не змогли запустити. У будь-якому випадку недоробки ПО все ще залишаються, але їх стає все менше і менше - можна сподіватися, що через пару-трійку збірок вони повністю зникнуть.

# 8673; # Розгін і стабільність

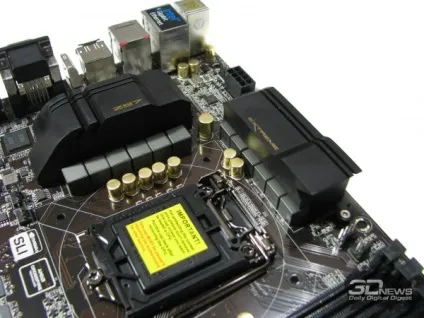

Перш ніж переходити до розгону, розглянемо перетворювач харчування. Він має 12-фазну схему, в якій встановлено сім конденсаторів ємністю 560 мкФ і 3 конденсатора по 270 мкФ.

На елементах PWM розмістилися два радіатора середніх розмірів, а оскільки кожен з них розсіює приблизно рівну кількість тепла, інженери ASRock не стали з'єднувати їх тепловою трубкою.

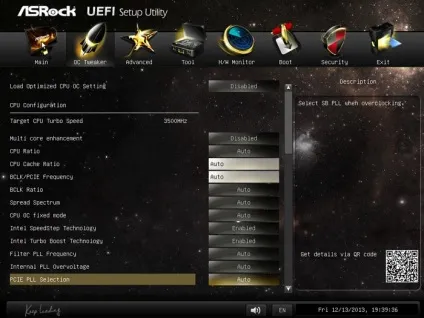

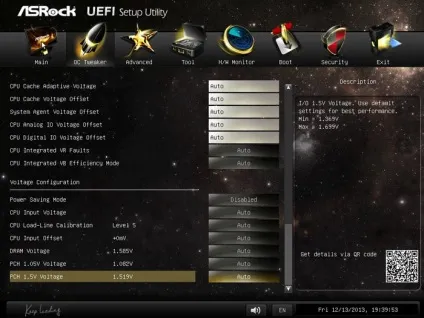

Функції розгону зосереджені в розділі OC Tweaker.
