Off треба зробити телеграфний ключ
zair.
А чого тебе на таку конструкцію потягнуло?
Якщо просто для роботи - то стандартно і дешево з РПС робиться,
Якщо покрасивше - можна наборчик Стартовий в Пітері пошукати (правда працювати на ньому не зовсім зручно).
-------------------------------------------
MK327 - Телеграфний маніпулятор 'Альманах-ПРО'
-------------------------------------------
MK329 - Телеграфний маніпулятор "Зеро"
-------------------------------------------
Ну а якщо для себе улюбленого, то що конкретно хочеш поиметь (крім матеріалів і дизайну з обробкою)? Маю на увазі механічну схемку (ескізік).
Сам поки юзаю самопали з релюха, але мабуть якщо буде час вповзаючи в тему нормального ключика.
ПиСи. Під яку шарманку ключ плануєш?

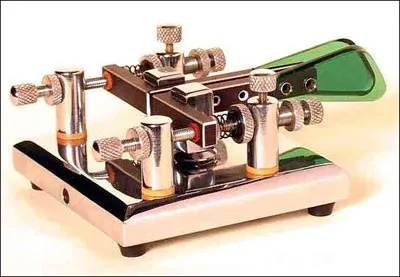

хмм наскоку зрозумів на першій картинці - відсутній такий недолік як "брязкіт" - в загальному коли відпускаючи маніпулятор - він замикає контакт протилежний. це недолік всіх ключів з одним маніпулятором. Тому і придумано було використовувати два. пам'ятаю робив собі подібний, а конструкція там проста - якщо треба можу накидати схематично
Якщо є можливість, накидай ласка. Все-таки буду будувати. Матеріал є, інструмент є. Часу немає Вчора хотів зліпити по швидкому, зробив підставу з пластини карбону 8мм, вирізав стійки латунні, контакти вирізав з вольфрамової сталі. Забув тільки що карбон ток проводить Доведеться робити капітально як на малюнку, з нерж з ізоляцією через шайби.
відсутній такий недолік як "брязкіт" - в загальному коли відпускаючи маніпулятор - він замикає контакт протилежний. це недолік всіх ключів з одним маніпулятором. Тому і придумано було використовувати два.
Дві "педалі" до друзок не мають ніякого відношення. Брязкіт видаляється зовсім іншими технічними рішеннями типу регулювання пружин, установкою магнітів і т.д. тобто "окремої демпфирующей системою".
Дві ручки це специфіка "ямбічні" ключа і специфіка роботи на ньому:
При натисканні в одну сторону - передача точок, при натисканні в іншу - передача тире, Якщо, утримуючи ручці натиснути другу (схлопнуться їх) - реверс передачі останніх знаків (якщо передавалися точки, то починається передача тире і навпаки). Придумано це було для підвищення швидкості ручної передачі.
Якщо говорити чисто про брязкоту і резонансі в цій системі, то сущестиуют так звані "резонансні ключі" де ефект резонансу / брязкоту використовується на благо для підвищення швидкості роботи.
Ідейка для самопалу. Розламуємо жорсткий диск і тягнемо з нього Y-подібний вузлик головок. Він кріпиться на підшипниках а на дупі має вилку з обмоткою. Залишається зробити навколо нього пружинну обв'язку для повернення в нейтраль і регульовані контактики на кінцях вилки (можна туди магніти приробити і з'їм сигналу через геркончікі організувати).
Хм. Непогана ідея про жорсткий диск. Тільки все одно станину різати і в ній отвір під підшипник. Але вже легше.
Тільки все одно станину різати і в ній отвір під підшипник
Геркон хоч і не відкритий контакт, але минуле століття, є датчики холу з логічним виходом або відкритим колектором, якщо вже в конструкції є магніти. Подивіться на серію К1116 або на буржуйські на сайті того ж Платана. Про брязкіт забудете назавжди.
Звичайними дідівськими ключами не прийнято вже працювати? А то нас на військовій кафедрі на старожитності дресирували, конструкція яких напевно з часів Аврори не змінювалася.
Звичайними дідівськими ключами не прийнято вже працювати?

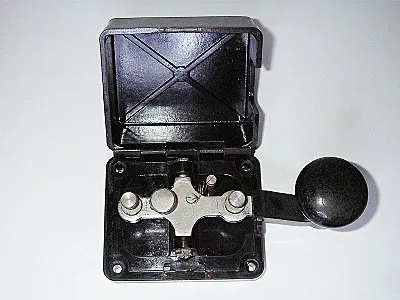

Ну чому-ж? Ось такий вам напевно знаком.
(Недавно видряпав собі у наших телеграфістів)
Ех. Ностальгія. ДМБ-82.
Півтора року чергування на Р-118 - удвох, позмінно, цілодобово. Ось приблизно за таким же ключем.
Де ж ти зараз, Димка Гречаннік з Целінограда?
Проясніть мене други, наіфга вам здалися ці телеграфні девайси, кому морзянку вистукувати будете?
Chapaev писал (а): Проясніть мене други, наіфга вам здалися ці телеграфні девайси, кому морзянку вистукувати будете?
Добра людина знав би ти скока народу їй досі користується. Більш бронебойного виду зв'язку до сих пір не придумано.
Все скачав, спасибі! Буду вивчати. Вчора розкурочив HDD - недбало підшипниковий вузол. Вихі попереду, може і зроблю.
Я хоч і не любив цю справу (приймати, передавати) але ностальгія мучить. А Піндос давно вже від морзянки відмовилися, на це наші вояки-наставники сказали, що в українській армії морзянка буде завжди.
А ключик був такий, ще машинка "друкована" була і Р140, решту дрібниця і не згадати.

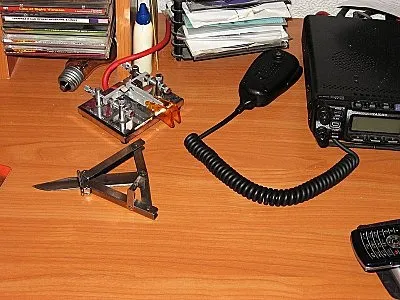

GE de RA9QCE tnx for nice topic, це мій key
Зеро, але закакзивал НЕ через майстер кит а безпосередньо у того хто їх робить, чол радіоаматор з Білорусі.
Гроші вперед не вимагає, якщо сподобається самі пошлете якщо немає, просто повернете ключ додому.
від себе - здалися жорсткими пружинки, одну розрізав навпіл і розтягнув, все більше нічого не чіпав.
Ключ подобається, якість обробки відмінний, ціна дуже демократична (1600-1700 рублів, щось на зразок того вийшло)
Якщо треба в личку - знайду координати його.
Так зберетеся замовляти - не шкодуйте грошей на фірмову коробочку, потім возити имхо буде зручно, я ось розкаявся.
