Обрив нульового проводу

Обрив нульового проводу (N) - дуже небезпечне явище, яке виникає в електроустановках. Трапляється, що в одних квартирах вигорають електроприлади, а в інших залишаються працездатними. Розглянемо, з чим пов'язана така позиція явище.

Всі багатоквартирні будинки мають трифазний ввід. У нових будинках всі мережі вже п'ятипровідні L1 + L2 + L3 + N + PE, тобто в кожну квартиру приходить три дроти, а в старих будинках мережі виконані чотирипровідними L1 + L2 + L3 + PEN. У таких будинках всі квартири (споживачі) рівномірно розподіляють на три фази.

Але, у трифазних мереж є два суттєвих недоліки: обрив нульового проводу і перекіс фаз, коли одна або дві фази навантажені більше, ніж інші.

Залежно від того, в якому місці стався обрив нульового проводу, можливі різні наслідки від цієї аварійної ситуації.

1 Обрив нуля (PEN-проводу) в живильному кабелі, наприклад на підстанції живильної наш будинок.

В такому випадку, напевно, ми навіть і не помітимо, що стався обрив нульового проводу, оскільки всі електроустановки повинні мати вторинне заземлення. У нормальних умовах заземлитель буде складатися з двох контурів: на підстанції (4 Ом) і контуру повторного заземлення (близько 30 Ом), які з'єднані через PEN-провідник. При обриві нуля у нас залишиться один контур, що цілком безпечно, якщо зроблено так, як показано на зображенні нижче:

Обрив нульового проводу на ТП

2 Обрив нуля в кабелі, що живить поверхові щитки, наприклад «отгорел» N-провід (PEN-провід) в ввідно-розподільному щиті будівлі (ВРУ, ГРЩ).

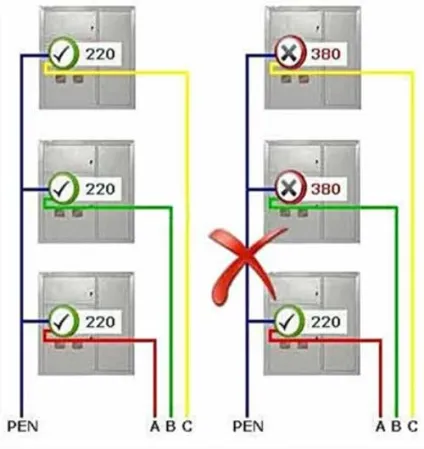

Таке явище дуже небезпечно. Саме в таких випадках відбувається масовий вихід з ладу електроприладів. При обриві нуля або значному збільшенні опорі (поганий контакт між проводом і шиною N) відбувається «перекіс фаз». У квартирах, де включено мало електроприладів напруга збільшується і може досягати мало не 380, а в інших квартирах, де в цей час включені потужні електричні прилади, навпаки напруга може впасти нижче 220В. Низька напруга може також привести до виходу з ладу деяких приладів.

Обрив нульового проводу після ВРУ

3 Обрив нуля в квартирному щитку.

Цей випадок вплине тільки на вашу квартиру. Електроприлади працювати не будуть, але в розетках може спостерігатися друга фаза, яка може потрапити в нульовий провід через лампочку. Вірніше це одна і та ж фаза. Мультиметр покаже в розетці 0 В, а індикаторна викрутка буде світиться в двох полюсах розетки. А якщо ще ви вирішили заземлити, наприклад, вашу пральну машину нульовим проводом, то на корпусі машини буде небезпечна напруга.

Дві фази в розетці

Ні в якому разі не використовуйте нульовий провід для заземлення! Тільки PE-провід.

Тепер починаєш розуміти деякі нормативні вимоги, такі як: повторне заземлення, заборона приєднання нульового і захисного провідників під загальний затискач, 5-провідні (3-провідні) мережі.
