Вітаю Вас, панове МозгоЧіни!

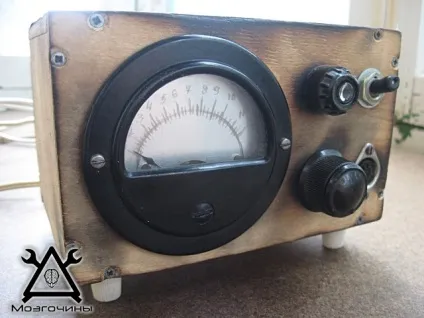

Ось вирішив показати вам свій блок живлення, який я зібрав своїми руками, коли мені було як багатьом з вас 13 років. Це були щасливі Вісімдесяті, ми після школи бігали на радіо гуртки, а вечорами, сяк-так, зробивши уроки, хапалися за паяльник і збирали чергову саморобку, побачену в якомусь радіожурналі. Ось про одну з таких саморобок, я і хочу розповісти.
Зараз звичайно смішно говорити, що у мене в мої 13 років не було фотоапарата, і я не міг фотографувати процес роботи, але це так і було, тому я зараз просто взяв, і розібрав своє дітище, і постарався, як можна детально все сфотографувати, і заодно зануритися в спогади.

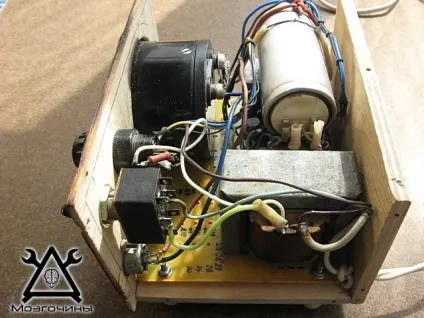

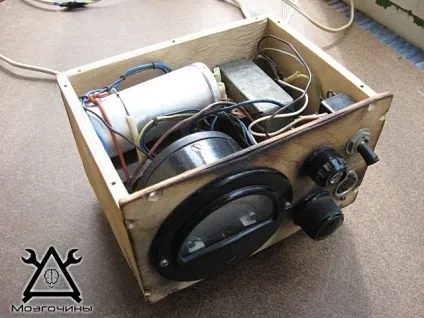

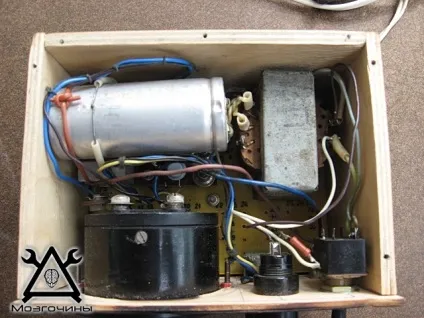

Ось так виглядає компоновка нутрощів

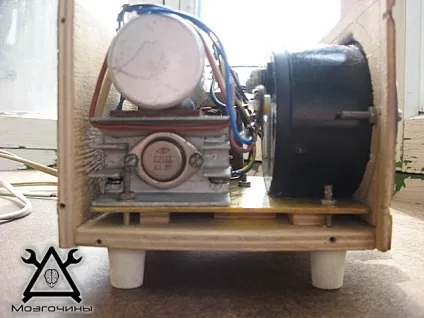

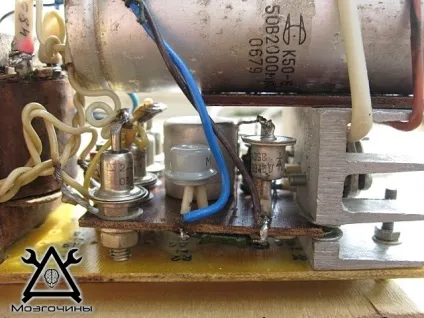

Це транзистор П213Б на радіаторі, до речі, один з популярних і ходових транзисторів в той час

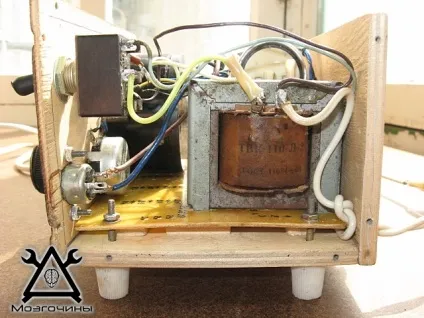

Це понижуючий трансформатор, з 220 вольт до 15 вольт, ТВК-110-Л-2, застосовувався в вихідному каскаді кадрової розгортці чорно-білих лампових телевізорах
Ще вид зверху, де під електролітичним конденсатором видно монтажна плата

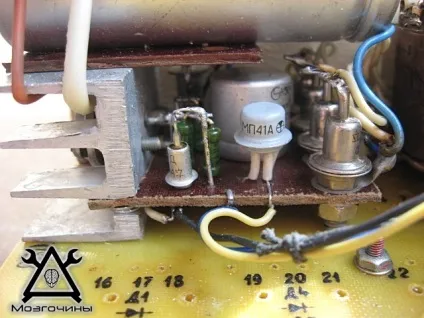

А ось і сама монтажна плата з різних сторін, монтаж навісний, знизу все радіодеталі з'єднані проводами за допомогою пайки

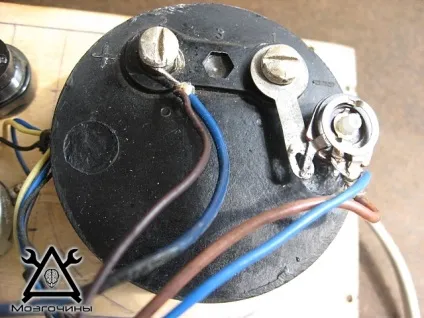

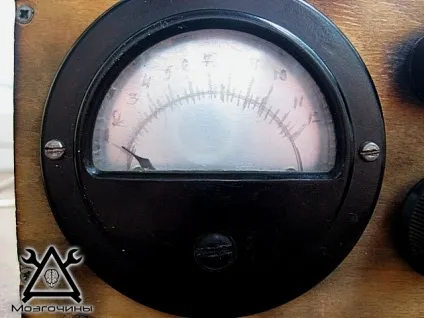

Це стрілочний прилад з будівельних опором
У той час у мене не було комп'ютера і принтера, тому шкалу я малював сам, олівцем, хоча у мене до цих пір залишилася ця звичка, ви напевно пам'ятаєте це по моїй самоделке Перевтілення стрілочного індикатора

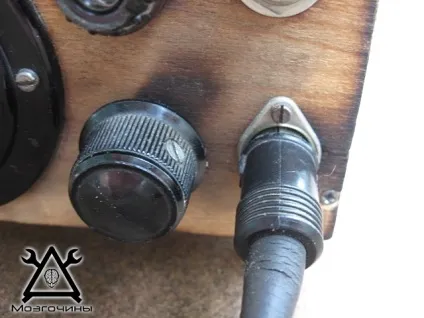

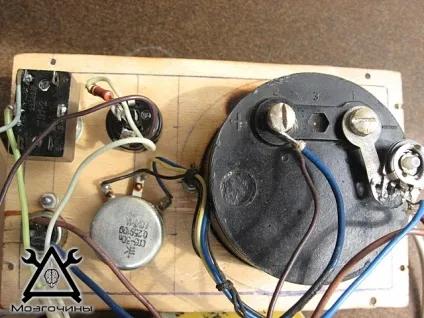

Передня панель зсередини: стрілочний прилад - індикатор напруги, потенціометр - регулятор вихідної напруги, неонова лампочка - індикатор включення, тумблер - вимикач і гніздо СГ-3 використовується як вихідний роз'єм

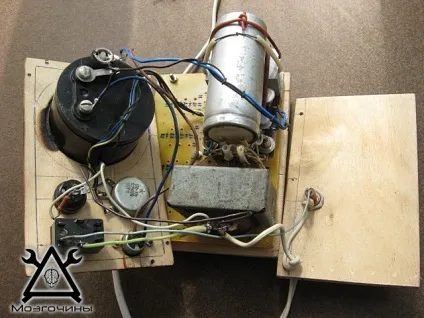

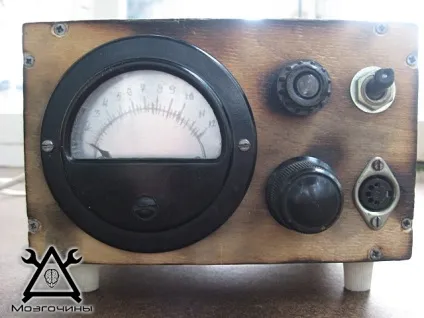

Загальною вид в розбиранні

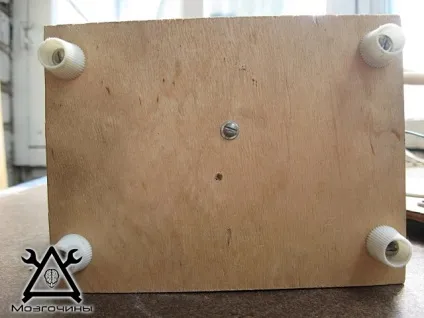

Нижня панель з ніжками

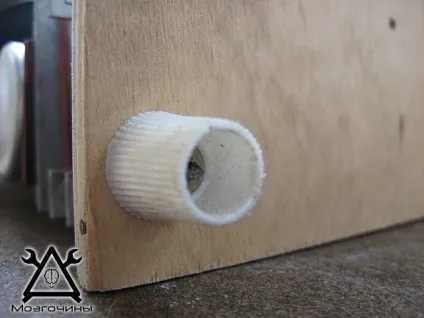

Ніжки зроблені з пробочек від зубних паст, я часто їх використовував, зручно і симпатично

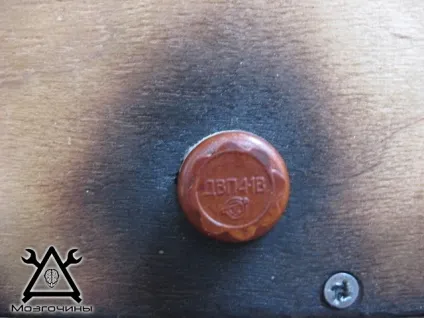

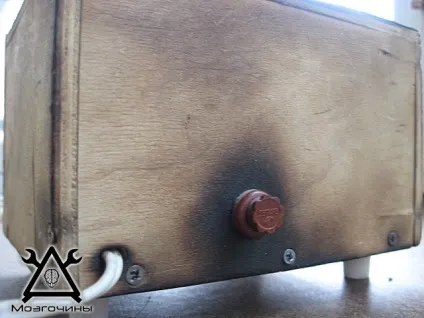

Задня панель з запобіжником

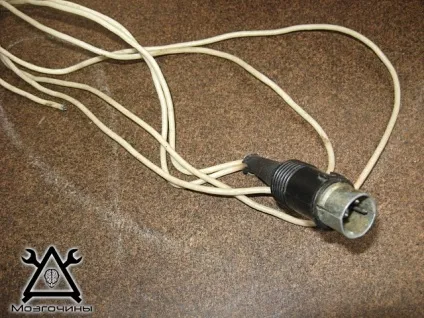

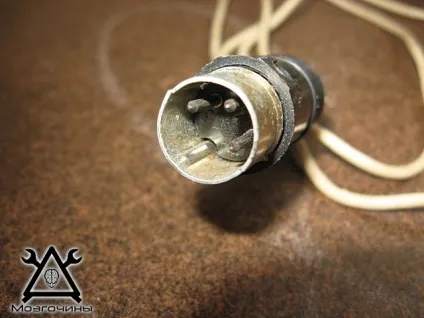

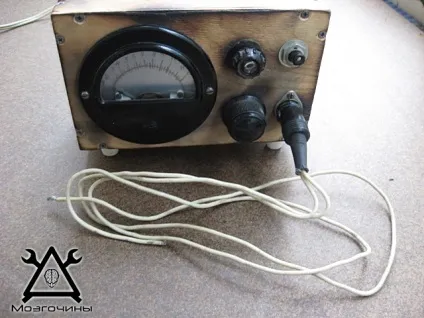

Це штекер СГ-3 для підключення до блоку живлення

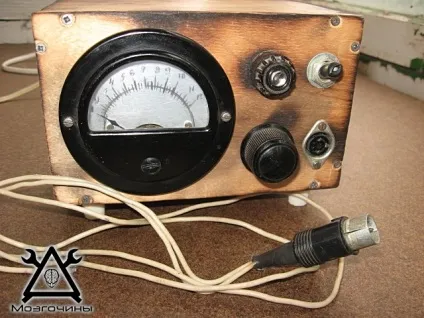

Корпус зроблений з фанери і обпалений над газовою плитою.
Ну, ось на цьому і все.
Ах так, мало не забув, принципова схема цього блоку харчування
Ну, ось тепер точно все. Сподіваюся, я не втомив вас своєю розповіддю про таку старої і примітивної самоделке, сподіваюся що хто-небудь, що-небудь для себе підкреслить з неї.
З повагою Mr. Ed
Трансформатори від бп денді дуже ненадійні. Силино гріються (в первинній обмотці зазвичай не вистачає витків) і через це виходять з ладу. Краще пошукати трансформатор в старих магнітофонах або радянських бп. а з тестером - хороша ідея. Робив так, але з цифровим, поставивши перемички замість контактів перемикача, і перемикач вольти-ампер.
А обпалювали корпус навіщо? До речі цікаво, що навколо отворів видно чорний нагар - отвору не просверливались, а пропалює (як в пластмасі). З зауважень: монтаж можна було виконати акуратніше, хоча б надіти термоусадочну трубку на оголені кінці.
PS: Щодо ковпачків від тюбиків - пробував з них робити патрони для саморобної ялинкової гірлянди - виявилося, дуже примхливий матеріал, пропалити в них гніздо цвяхом - не виходить, зморщуються і горять, при просверливании - дряпаються зовні лещатами.
Якщо ви не помітили я написав що мені тоді було 13 років, в 1983, тому і монтаж так зроблений, досвіду ще не було, обпалювали щоб було красивіше. Лаку у мене не було. Щодо пробочек, я їх вільно просвердлював тримаючи в руці, тому вигляд не псувався, а іноді і просто шилом дірочку проковирівал. Отвори, дрібні свердлили свердлом, яке було під рукою, а потім доводилися до потрібного розміру за допомогою ножиць, а під прилад я пробивав по контуру викруткою, використовуючи її як стамеску. Так, а щодо оголених кінців, так вони знаходяться всередині корпусу, і тому ризик ураження струмом немає, хоча по суті ви маєте рацію.
