Найпростіший індукційний нагрівач своїми руками, all-he
Нещодавно виникла необхідність створити невеликий індукційний нагрівач своїми руками. Блукаючи по просторах інтернету, знайшов кілька схем індукційних нагрівачів. Багато схеми не влаштовували через досить складною обв'язки, деякі не працювали, але траплялися і робочі варіанти.
Кілька днів тому прийшов до висновку, що індукційний нагрівач можна зробити з електронного трансформатора з мінімальними витратами.
Принцип індукційного нагріву полягає у впливі на метал струмами Фуко. Такий нагрівач активно застосовується в самих різних сферах науки і техніки. За ідеєю струмів Фуко байдужі види і властивості металів, тому індуктор може підігріти або розплавити абсолютно будь-який метал.

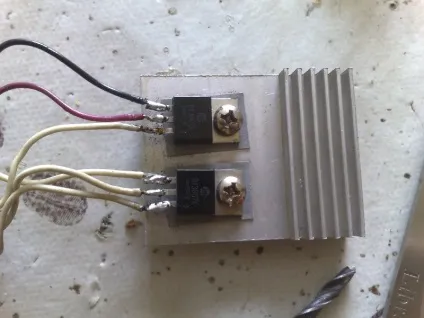

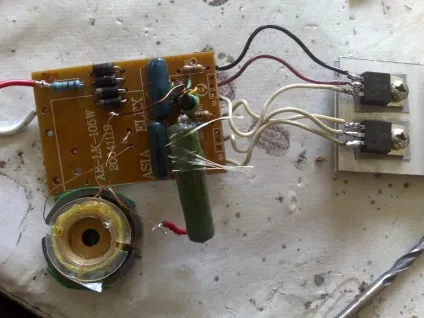

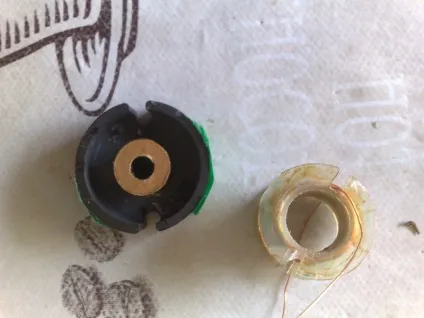

Електронний трансформатор - імпульсний блок живлення, на базі якого побудований наш нагрівач. Це простий полумостовой інвертор, побудований на двох потужний біполярних транзисторах серії MJE13007, які моторошно перегріваються в ході роботи, тому їм потрібен дуже хороший тепловідвід.
Вийшов досить потужний саморобний індукційний нагрівач (ККД не більше 65%), на основі якого, можна зібрати навіть невелику індукційну піч. Якщо взяти шматок металу і наблизити цей метал до центру котушки, то через кілька секунд метал нагріється. Таким нагрівачем можна плавити дроти з діаметром 1,5 мм - мені це вдалося всього за 20 секунд, але при цьому високовольтні транзистори ЕТ так нагрілися, що на них можна було яєчню смажити!
В ході роботи, можливо, буде потреба додаткового охолодження для теплоотводов, оскільки досвід показав, що тепловідвід просто не встигає відводити тепло з транзисторів.
Основа роботи такого інвертора досить проста. Сама схема індукційного нагрівача зручна тим, що не вимагає ніякого налаштування (в більш складних схемах часто виникає необхідність підгонки схеми в частоту резонансу, точний розрахунок кількості витків і діаметру дроту контуру, а також підрахунок контурного конденсатора, а тут всього цього немає і схема працює відразу ).

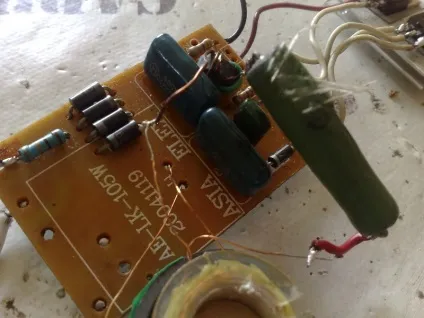

Напруга мережі (220 Вольт) спочатку випрямляється доданими випрямлячем, потім надходить на схему. Частоту задає динистор (дияк) марки DB3. Сама схема не має ніяких захистів, тільки обмежує резистор на вході харчування, який нібито повинен працювати в якості мережевого запобіжника, але при найменшій проблемі в першу чергу вилітають транзистори. Надійність схеми індукційного нагрівача можна підняти, замінивши діоди у випрямлячі більш потужними, додавши мережевий фільтр на вхід схеми і замінивши силові транзистори на більш потужні, скажімо на MJE13009.
Взагалі не раджу включати такий нагрівач на довгий час, а то й є активного охолодження, інакше кожні 5 хвилин будете змушені змінювати транзистори.
