Монтаж і ремонт електричних щитів своїми руками

Жоден сучасний електромонтаж не обходиться без установки електричних щитів. Оскільки призначення електричних мереж буває різним, то електричні щитки бувають різного характеру, в залежності від технічних характеристик, ступенів захисту і його прямого призначення.

У минулі часи електричний щит був простий, чи перебував він з електролічильника та пару пробкових автоматів. Такий композит влаштовував більшість обивателів. Але з приходом великих споживачів, таких як пральна машина, духова шафа, електричний чайник, тепла підлога і т. П. Спонукав, а то, і примусив багатьох мешканців до реконструкції електричних щитів. Якщо в ті часи, аж до 90-х років минулого століття, споживання на квартиру (будинок) обмежувалося до 800 Вт. Тоді як сьогодні, тільки один електричний чайник може поглинати електроенергії в середньому 2 кВт.

Автоматика електричного щита

Перш ніж приступити до електромонтажних робіт, було б правильно скласти електричну схему квартирного щитка. Спочатку потрібно визначитися, скільки буде груп для розеток, освітлення і споживачів прямого підключення. Чи будете ви встановлювати УЗО, діф.автомвти, обмежувачі напруги, обмежувачі перенапруги, контактори та ін. Пристрої. Після того як схема складена, можна придбати електричний щит.

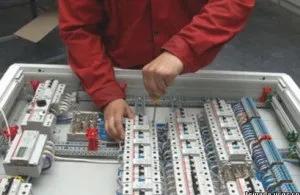

автоматика електричного щита

Різновиди електричних щитів

Електрощити бувають металеві та пластикові, з різною захистом IP (захист від пилу і вологи). Установка щита буває внутрішньої (в рівень стіни, потрібно штроблення стіни) і накладної установки (поверх стіни). Внутрішньої установки щит виглядає більш естетично, але вимагає певних жертв (фінансових і трудових), для вбудовування в стіну. Електричні щити (бокси) бувають різних габаритів і розмірів адаптовані під різні електричні лічильники з лінійками під 8, 16, 24, 32 модулів і більш. Дуже важливо придбати щит з запасом місць для модулів автоматики, тому що в майбутньому може знадобитися додаткове підключення споживачів.

Класифікація електричних щитків

Розрізняють такі щити, поширені в будинках: щити розподілу, щити управління і щити обліку.

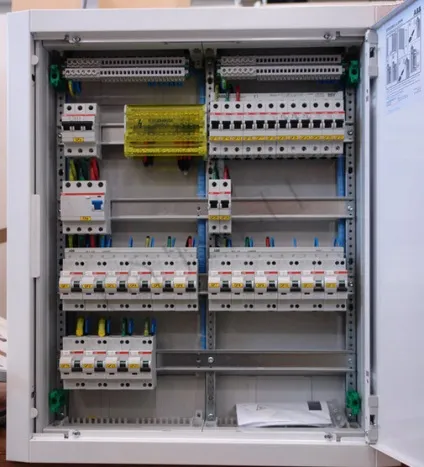

Щитки розподілу є найбільш поширеним варіантом щитових установок. Зазвичай такі установки застосовуються для розподілу електроенергії в побутових потребах, і, як правило, на один будинок встановлюють мінімум один такий електричний щит. У котеджах такі щити можна зустріти на кожному поверсі.

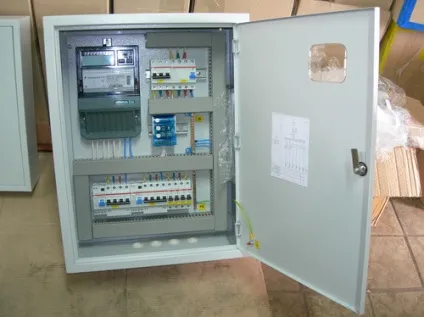

Щити обліку теж досить часто зустрічаються в побутовій сфері. Зазвичай вони містять тільки прилади для обліку і ввідний автоматичний автомат для захисту загальної електричного кола від перевантажень і коротких замикань.

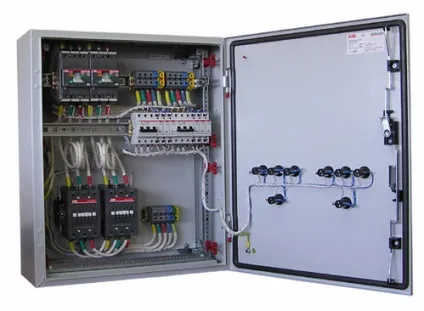

Більш рідкісними є щити управління, так як в більшості випадків вони використовуються з автоматичними або напівавтоматичними пристроями. У такі щитки вбудовується обладнання, завдяки якому забезпечується робота певних агрегатів. Наприклад, щиток управління можна зустріти в приватному будинку / котеджі для автоматичного введення резерву (АВР). Принцип АВР, під час відключення електроенергії основного харчування електричної мережі перейти на резервне джерело - дизельний генератор.

Будь-електромонтаж може супроводжуватися не тільки установкою одного щита, але і цілих блоків, що складаються з декількох щитків, що відрізняються за призначенням, але працюють в парі. Наприклад, щит обліку можна встановити на зовнішній стіні будинку / в під'їзді, а розподільний щит безпосередньо всередині будинку, а щит АВР в цокольному приміщенні.

Електричний щиток. Основні «Що?» І «Навіщо?»

Варто черговий раз нагадати, що електричний щиток - це «серце» вашого будинку - «вінець творіння» електрики. Найчастіше, неповторні шедеври виходять з рук майстрів-ремісників своєї справи. І радість вам, шановний Новомосковсктель, якщо відкривши дверцята скриньки, ви побачите зразок краси і впорядкованості! А буває навпаки! Коли висять дроти, які вивалюються всім своїм макухою при необережному цікавості: «а що там, в шухлядці?»

Як правильно організувати електрощит?

Під час обговорення з електриком або старшим в бригаді електриків своїх побажань обговоріть і вміст щитка. Обговоріть це питання конкретно.
Звичайно, матеріал і робота коштують грошей.

Попросіть електрика підписати автомати захисту зрозумілою мовою (наприклад: «розетки зал» "освітлення спальна"), а також всі дроти в щитку.

Про начинці щитка подбайте особисто. Приділіть час і поїдьте з електриком в магазин. Поспілкуйтеся з продавцем, задайте йому всі питання, що цікавлять. Виберіть відповідний корпус щитка і начинку. Витрачений час обернеться приємним відчуттям задоволення.
Розмір щитка підбирається після підрахунку груп автоматів захисту і приладу обліку електроенергії. Кількість груп дорівнює кількості приладів, які мають свою розмірність в щитку.
Так однополюсний автомат - одна група. Ваше завдання визначитися і точно узгодити з електриком, що і від якого автомата харчується. Визначити, так звані «магістралі» харчування.
Наприклад: Кожне приміщення має, як мінімум, два автоматичних вимикача (автомата): 10 А і 16 А (ампер). 10 А - світло; 16 А - розеткова група.

Для розеткових груп можна встановити диференційний автомат (пристрій, що контролює струм короткого замикання і струм витоку). Вартість такого автомата з лишком окупиться вашим спокоєм, пристрій захистить від ураження електричним струмом вас і вашу родину.

Що обов'язково повинно бути в електричному щитку?

1. Вступної автоматичний вимикач (двополюсний) з можливістю його опломбування в однофазної мережі і трьох-чотирьох полюсний в трифазній мережі. Номінальний струм відсічення дорівнює максимальному робочому струму лічильника. Якщо немає лічильника, ток відсічення автомата вибирається виходячи з перетину кабелю, який підходить до щитка.
2. Лінії кондиціонерів, бойлер пральна машина, електрична плита, всякого роду приводів, насосів - повинні мати окремі автомати захисту.
3. Розеткова і світлова групи повинні бути розділені окремими автоматами. Це потрібно для того, щоб при виникненні неполадок в розетках, Ви залишилися в освітленій кімнаті.
4.У щитку необхідно передбачити можливість для підключення зовнішнього стабілізатора.
5. В приватних будинках в щитку необхідно залишити можливість для підключення генератора.
6. Заземлення. Воно обов'язково.
7. Якщо в будинку використовується «розумний» котел, то для нього необхідно замислитися над «смачним» електрикою. Харчування для схем котла необхідно подавати через потужний UPS, так як саме цей прилад має всередині гальванічну розв'язку, яка не пропустить скачки напруги або перешкоди в ніжну італійську електроніку.
8. Якщо в будинку є «теплі підлоги», то їх харчування виводиться через окремі групи автоматів.
Так само в щитках можна встановити температурні контролери, дверний дзвінок, індикатори напруги і потужності, реле часу, струмові реле, розподіляють по черзі навантаження - ціла "галактика" виконавчих механізмів!

Розсип цих чудових детальок в умілих руках електрика, здатне втілити поняття «мій дім - моя фортеця»!

І, в ув'язненні, якщо щиток розташовується в будинку в окремому приміщенні, то краще відразу подбати про реалізацію аварійного автономного освітлення в цій кімнаті. У магазині Вам запропонують масу світильників з вбудованими акумуляторами.

Монтаж і ремонт електричних щитів

Очевидно, монтаж і ремонт - це непросте заняття, що вимагають наявності спеціальних знань збірки, тому не рекомендується виконувати монтаж і ремонт електричних щитків самостійно, щоб не нашкодити. Якщо у вас немає достатніх навичок в монтажі електричного щита, краще звернутися за допомогою до фахівця електрику, який зробить всі необхідні роботи для стабільної роботи споживачів.

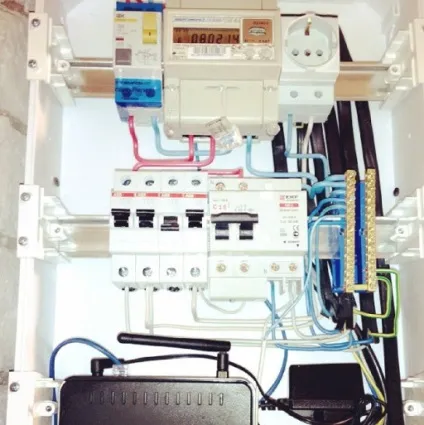

монтаж електричного щита
