Для чого потрібні перемички на жорсткому диску - комп’ютерна допомога

Перемички на жорстких дисках (джампери) показують комп'ютера, яке ж, з двох пристроїв на "каналі" (контролері) основне - провідне ( «Master»). І, яке, другого плану - ведене, підпорядковується ( «Slave»). Вірніше сказати, з їх допомогою встановлюється призначення дисків: той, на якому розташована операційна система - «Master», а додатковий диск - «Slave».

Тобто, для коректного завантаження і функціонування системи, необхідно диски спочатку настроїти. Виконати таке можливо, використовуючи перемичку. Якщо, бажаєте операційну систему поставити на новий диск - переведіть перемичку в позицію «Master». Тоді, на наявному «старому» диску джампер повинен перебувати в положенні «Slave». Якщо ж, встановлений диск виступає в ролі основного - на новому жорсткому диску перемичка повинна бути в варіанті «Slave».

Завдяки джамперу система «усвідомлює», від якого саме диска надходить запит.
Необхідні такі перемички, в основному, стосовно до жорстких дисків, що підтримує режим IDE.

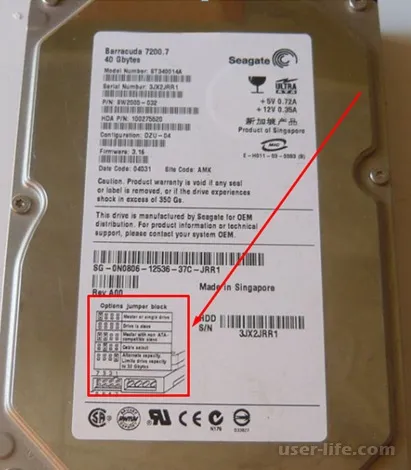

Фізично, перемичка - це невеликий повзунок, зроблений з металу і покритий пластиком. На малюнку вгорі перемичка показана в червоному прямокутнику.

Вона з'єднує два металевих контакту.

Забезпечує проходження електрики між ними.

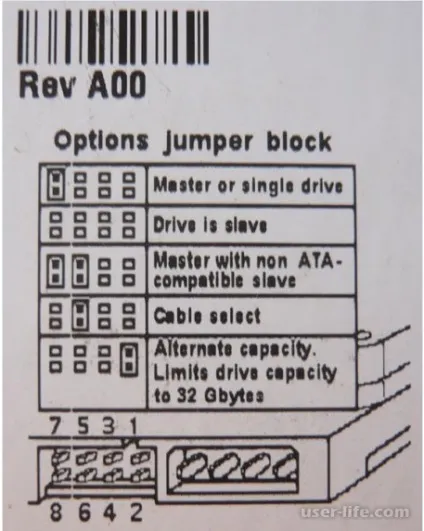

Необхідна інформація про контакти зазвичай представлена ​​безпосередньо на поверхні вінчестера. На малюнку вгорі наклейка на диску. На ній розписані можливі дії з перемичкою - «Options jumper block».

Згідно з текстом, при наявности пари дисків, положення №1 (Master of Single drive) - джампер на крайніх зліва контактах - пристрій провідне (Master).

При наступному положенні «Drive is Slave» - диск, з підключеними двома пристроями, є веденим.
Позиція №3 - "Режим підключення майстри з пристроєм без впізнання", все ясно.
Положення №4 - функціонування пристрою визначається спеціальним кабелем.
У п'ятому випадку - наявна система розпізнає виключно обсяг даного диска.
Практично, цікава перша пара варіантів.

Перемички, або місця, де їх встановлювати, мають і накопичувачі SATA. Але, потреби у визначенні «Master» ( «Slave») немає. Досить HDD з материнською платою і блоком живлення з'єднувати кабелями. Потреба в джампер виникнути може надзвичайно рідко.

У SATA-II перемичка розташована в замкнутому стані, при такому положенні зменшується швидкість функціонування пристрою до SATA150. Натомість можливої ​​SATA300. Використовується при потребі в зворотної сумісності з деякими SATA-контролерами (наприклад, вбудованими в чіпсети VIA). Подібне обмеження реально не робить ніякого впливу на роботу пристрою. Користувач їх не помічає.

Тепер Вам відомо, для чого необхідні перемички на жорсткому диску.
