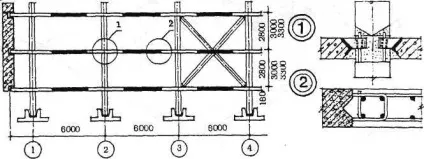

- колони мають висоту в 2 - 4 поверхи, що дозволяє в будівлях, з відповідною поверховістю, застосовувати безстикові колони. Поряд з безстиковими колонами в номенклатуру включені наступні типи колон: - нижні висотою в два поверхи і розташуванням низу колони нижче нульової позначки на 1,1 м .; середні - висотою в три-чотири і верхні в один-три поверхи. Передбачені колони перетином 30x30 см для будинків висотою до 5-ти поверхів і колони перетином 40х40см для всіх інших. Колони випускаються двухконсольниміі і одноконсольнимі. Двоконсольні колони встановлюють по середнім і крайніми рядами при навісних панелях зовнішніх стін. Од-ноконсольние колони розташовують по крайніх рядах при самонесучих зовнішніх стінах і по середніх рядах при односторонньому примиканні стін-діафрагм жорсткості в сходових клітках. Стик здійснюється на зварюванні випусків арматури з наступним омонолічіваніем і розташуванням його вище площині консолі на 1050 мм.

-Ригелі - таврового перетину з полицею внизу для обпирання плит перекриття, що зменшує його конструктивну висоту. Стик ригеля з колоною виконує з прихованою консоллю і приварюванням до закладних деталей консолі і колони (часткове защемлення).

- Перекриття - багатопустотні плити висотою 220 мм і прольотом до 9,0м. Плити типу 2Т застосовують для прольотів 9 і 12м. Елементи перекриттів поділяють на рядові і зв'язкові (плити розпірки). Связевиє плити перекриття встановлюють між колонами в напрямку перпендикулярному ригелів, забезпечуючи їх стійкість.

Перекриття відчувають поперечний вигин від вертикальних навантажень і вигин в своїй площині від горизонтальних (вітрових, динамічних) впливів.

Необхідна жорсткість горизонтального диска перекриття, що збирається зі збірних залізобетонних елементів, досягається установкою в'язевих плит-розпірок між колонами, зварюванням закладних сполучних елементів і пристроєм шпонкових швів з цементного розчину між окремими плитами. Отриманий жорсткий горизонтальний диск, сприймаючи все навантаження, включає в спільну роботу вертикальні діафрагми жорсткості.

Стіни - діафрагми жорсткості монтують з бетонних панелей висотою в поверх, товщиною 140мм. і довжиною, що відповідає відстані між колонами в межах, яких вони встановлені. При кроці колон 7,2 і 9,0м стіни-діафрагми проектують складовими з двох-трьох панелей, з координаційними розмірами по ширині 1,2, 3,0 і 6,0 м. Вони можуть бути глухими або з одним дверним прорізом. Елементи діафрагм жорсткості між собою і елементами каркаса з'єднують зварюванням закладних деталей, не менше ніж у двох місцях по кожній стороні панелі з подальшим замоно-лічіваніем.

Крок діафрагм визначається розрахунком, але не перевищує 36,0 м.

Панелі зовнішніх стін можуть бути запроектовані самонесучими або ненесучими (навісними) конструкціями, (ріс.16.3). Розрізання стін на панелі - дворядна. У номенклатуру входять поясні простінкові, під карнизні, парапетні, цокольні панелі.

Панелі самонесучих стін встановлюють по цементно-піщаного розчину на цокольні або простінкові панелі і кріплять поверху до закладних деталей колон. Панелі несучих стін навішують на ригелі, консолі або опорні металеві столики колон і закріплюють в площині перекриття.

Прив'язка панелей самоутримних і несучих стін до каркасу єдина - з зазором 20 мм між зовнішньою межею колони і внутрішньої гранню панелі зовнішньої стіни.

Ізоляція стиків панелей вирішена за принципом закритого стику

Компактні в плані опалювальні будівлі довжиною до 150 м проектують без температурних швів. Будинки з порізаним обрисом плану, що приводить до ослаблення горизонтальних дисків перекриттів, розчленовують на температурні блоки, довжина яких пов'язана з членуванням об'ємної форми будівлі, але не перевищує 60 м.

Як і в серії 1.020.1 каркас КМС-К1 збирають з колон, ригелів, плит перекриттів, панелей жорсткості і навісних панелей зовнішніх стін.

Колони - виконують одно- і двох-поверховими, єдиного перетину 400x400 мм, а їх несуча здатність змінюється зі зміною марок бетону і відсотка армування переходом від гнучкою (стрижні) до жорсткої (сталеві профілі) арматурі. У серії передбачені колони рядові, фасадні та колони з вильотом консолей до 1,2 або 1,8 м. Службовці опорами для плит балконів і лоджій.

Стик колони розташовують на 710 мм вище плити перекриття, що спрощує монтаж. При монтажі колон застосовують спеціальні кондуктори, що забезпечують співвісність. З'єднання здійснюється ванною зваркою плоских торців колон, з наступною ін'єкцією цементного розчину.

Ригелі - таврового перетину висотою 450, 600 і 900 мм (останній для прольотів в 12,0м). Колону з'єднують з ригелем за допомогою його спирання на приховану (в висоті ригеля) консоль і з частковим защемлением встановленої по верхній полиці ригеля спеціальної фасонки - «рибки», а також зварюванням із заставними елементами консолі колони. Значення сприймаються таким вузлом згинальних моментів і розтягуючих зусиль обмежені межею плинності «рибки». Тому в розрахунках при сприйнятті вертикальних навантажень защемлення ригеля на опорі не враховують, розглядаючи його як шарнірне з'єднання.

Розрізняють ригелі рядові і фасадні. Ригель фасадний має Z - подібну форму, яка диктується особливістю його роботи - спирання плит перекриттів на нижню полицю з одного боку і навішуванням зовнішніх стінових панелей на верхню полицю з іншого боку.

Перекриття - виконують з багатопустотних настилів висотою в 220 мм. Настили розрізняють відповідно до розміщення в плані - рядові, фасадні, настили-розпірки, сантехнічні та добірні.

Для створення єдиного диска перекриття бічні поверхні настилів мають шпонкові поглиблення, які (після їх розкладки) замоноличивают, створюючи шпонкові шви, що сприймають зсувні зусилля ..

Стіни жорсткості - проектують із залізобетонних панелей висотою на поверх і товщиною в 180 мм. Вони мають одну або дві полиці для обпирання настилів перекриттів. З'єднання з несучими елементами каркаса здійснюють за допомогою сталевих зварних зв'язків числом не менше двох по кожній стороні.

Панелі зовнішніх стін - можуть мати горизонтальну або вертикальну разрезку по фасадній площині будівлі (рис. 16.5).

При дворядною (горизонтальної) розрізання панелі зовнішніх стін поділяють на поясні (стрічкові), простінкові і кутові.

Координаційні розміри панелей зовнішніх стін горизонтальної розрізки по довжині відповідають кроку колон, а по висоті складають - 1,2; 1,5; 1,8 і 3,0 м. Простінкових панелі можуть бути висотою в - 1,5; 1,8 і 2,1 м, а шириною кратні модулю 300 мм.

При вертикальній разрезке - все розміри панелей по довжині і висоті кратні модулю 300 мм. 282

Вузол спирання панелей зовнішніх стін уніфікований для різних систем разре-зок на панелі фасадних площин. Панелі спирають на несучу конструкцію перекриття (ригель, або настил) на глибину в 100 мм і приварюють за допомогою закладних і з'єднувальних елементів на відстані 600 мм в плані від осі колони. Верх панелі кріплять до колони, так само за допомогою зварювання з'єднувальних елементів.

Горизонтальні стики панелей зовнішніх стін здійснюються в чверть з напуском в 75мм. Ізоляція вертикальних і горизонтальних сполучень панелей виконується за принципом закритого стику

Система дозволяє створити різноманітні об'ємно-планувальні рішення за рахунок застосування колон з консолями великих вильотів (1,2 - 1,8 м) для створення лоджій, консольних ригелів з вильотом до 3,0 м, що утворюють виступаючі обсяги. Можливо пристрій зальних приміщень із прольотами в 18,0 - 24,0 м. Різноманітність архітектурних композицій будівель досягається застосуванням дворядної (горизонтальної) і вертикальної розрізання. так само різних варіантів захисно-оздоблювальних слоеЕ зовнішніх стінових панелей.

Основний архітектурний недолік каркасних систем для застосування їх в цивільному будівництві є виступаючі в інтер'єр з площини перекриттів балки-ригелі. Існують конструктивні схеми каркасів дозволяють виключити цей недолік:

Система, що формується зі збірних плит суцільного перерізу, що спираються на колони в кутових точках сітки колон (система КУБ);

Каркасна система з попередньо-напруженою арматурою в прихованих клуні лях, утворених в будівельних умовах (система КПНС)

Система безригельного каркаса КУБ (рис. 16. 6) - збірний безкапітельний каркас, що складається з колон квадратного перетину і плоских плит перекриттів.

Сітки колон 6x3 і 6x6 метрів при необхідності можуть збільшуватися до розмірів 6 х 9 і 9 х 12 метрів. Перетин колон 30x30 см і 40x40 см заввишки в один або кілька поверхів з максимальною висотою до 15,3 м.

Плити перекриття в плані розміром 2,8x2,8 м товщиною від 16 до20 см. Залежно від розташування, підрозділяються на:

- надколонние, міжколонного і плити - вставки. Членування перекриття на збір ні елементи зроблено з таким розрахунком, щоб стики плит розташовувалися в зонах з на іменьшей величиною (наближається до нуля) згинальних моментів від вертикальних навантажень.

Послідовність монтажу перекриття на смонтіруемие колони ведеться в наступному порядку: - встановлюються і приварюються до арматури колон надколонние плити, потім міжколонного і, нарешті, плити-вставки. Міжколонні і плити-вставки мають шпонки, що дозволяють легко здійснити їх з'єднання на зварюванні. Після замоноличивания стиків створюється просторова жорстка конструкція.

Перевага системи в відсутності виступаючих елементів в стельової площини і в простоті монтажу, за допомогою легких мобільних кранів.

Мал. 16.6. Система безригельного каркаса (КУБ): а - загальний вигляд; б - схема послідовності монтажу; в - схема розрізу будівлі

Система має архітектурно- планувальними і конструктивними перевагами. Гладкий стелю дає можливість гнучко вирішувати планування внутрішнього простору створювати трансформовані приміщення. Консольні вильоти перекриттів забезпечують варіантність пластичних рішень фасадів.

Безригельний каркас універсальний - він з успіхом можна застосувати, як в житлових будинках, так і громадських (дитячих садах, школах, торгових підприємствах, спортивних і видовищних) спорудах тощо.

Система з прихованими ригелями в площині перекриття (КПНС) проектується по связевой схемою зі збірних елементів: колон, плит, перекриттів і стін діафрагм жорсткості. Зв'язок між збірними елементами перекриття здійснюється в результаті пристрою в будівельних умовах монолітного ригеля з канатної напруженою арматурою, пропущеної через наскрізні отвори в колоні в ортогональних напрямках. Попереднє напруження арматури здійснюється на рівні поверхових перекриттів, створюючи двовісне обтиснення плит перекриття

Плити перекриття мають висоту в 30 см і складаються з верхньої плити, товщиною в 6 см, і нижньої - 3 см і перехрещених бортових ребер. При монтажі плити перекриттів укладають на тимчасові капітелі колон і опори, які встановлюють вже на змонтований нижній рівень. Плити перекриття можуть бути виконані на осередок з опертям на колони по 4 кутах або розбиті на дві плити, з'єднані монолітним армованим швом. Конструкція, зібрана зі збірних елементів колон і плит перекриттів - працює як єдина статична система, яка сприймає всі силові дії, за рахунок сил зчеплення, що виникають між окремими збірними елементами, і напружень сталевих канатів.

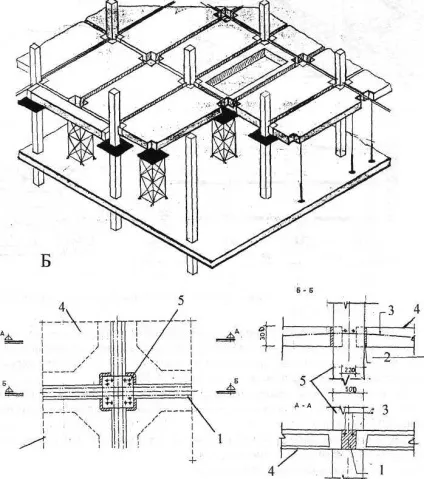

Ріс.16.7. Каркас з прихованими ригелями (КПНС): А - схема зборки; Б - вузол плану перекриття у колони; 1 - монолітний ригель; 2 - шов омоноличивания; 3 - канатна натяжна арматура: 4 - плита перекриття; 5 - колона
