Заміна задніх гальмівних колодок шевроле авео
1. Підніміть і добре зафіксуйте автомобіль.
2. Зніміть задні колеса.
3. Промаркіруйте положення коліс щодо маточини коліс.
4. Відпустіть трос ручного гальма.

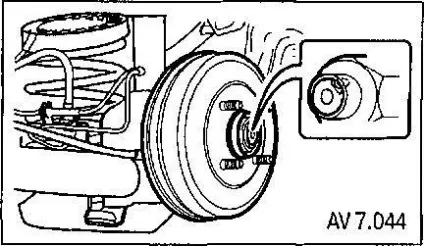

5. Зніміть гайку барабана і барабан.

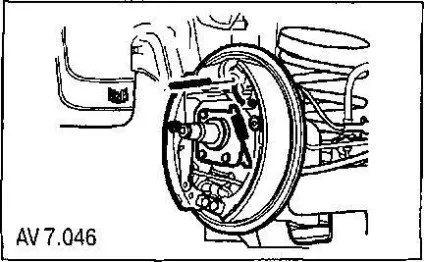

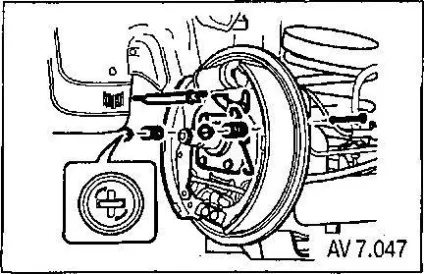

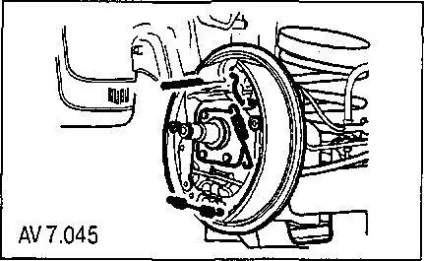

6. Відпустіть притискну пружину провідною гальмівної колодки. (На малюнку показаний варіант з АБС.)
7. Від'єднайте верхню пружину провідною колодки, щоб послабити натяг на верхній стягнутий пружині.
8. Зніміть верхню стяжную пружину і регулювальний пристрій.
9. Роз'єднайте Віджимні гальмівну колодку і фрикційні накладки, утримуючи стяжную пружину.
10. Від'єднайте гальмівну колодку і фрикційні накладки на правій стороні.

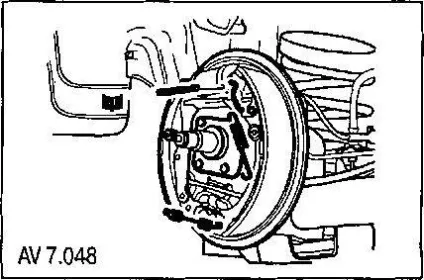

11. Зніміть нижню стяжную пружину.
1. Виміряйте мінімальну товщину гальмівної накладки.
2. Очистіть і змастіть регулювальний пристрій.
Примітка: якщо міцність і якість будь-яких частин є сумнівними через перегрів, надмірної напруги або зносу, необхідно замінити гальмівні колодки, пружини або регулювальний пристрій.
3. Проведіть огляд різьблення регулювального пристрою щодо рівномірного обертання.

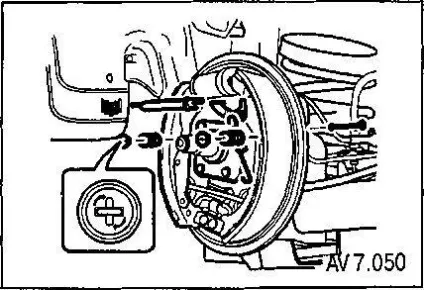

4. За допомогою притискної пружини, шайби і шплінта встановіть провідну гальмівну колодку з фрикційною накладкою.
5. Перевірте, щоб трос ручного гальма був правильно прокладений і приєднаний до важеля колодок.
Примітка: не перетягувати нижню стяжную пружину.

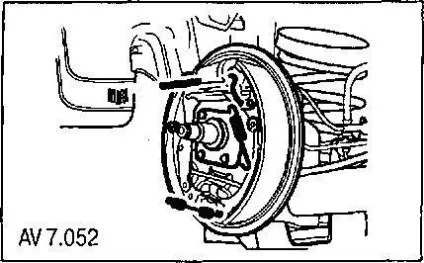

6. Прикріпіть нижню стяжную пружину до гальмівної колодці.
7. Помістіть провідну гальмівну колодку з регулювальним пристроєм навпаки опорного щита.
8. Прикріпіть нижню стяжную пружину до провідної гальмівний колодці.
9. Встановіть регулювальний пристрій.
10. Наскільки можливо вкрутите регулювальний пристрій всередину.
11. Поставте затиск пружини до опорного щиту.

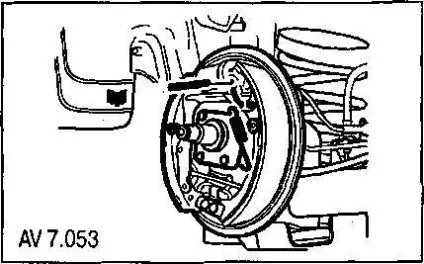

12. За допомогою притискної пружини встановіть провідну гальмівну колодку.
13. Приєднайте верхню пружину провідною колодки, яка дає натяг верхньої стягнутий пружині.
Примітка: не перетягувати верхню стяжную пружину.
14. Встановіть верхню стяжную пружину.
Примітка: гайка не повинна сильно затягуватися на кінці регулювального пристрою.
15. Передустановкойтормозногобарабана упевніться, що гайка регулювального пристрою закручена до кінця.

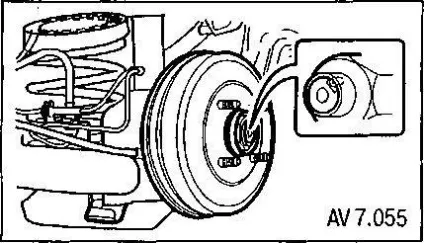

16. Встановіть гальмівний барабан і затягніть його гвинтом кріплення.
Затягніть гвинт кріплення гальмівного барабана моментом 200 Нм.
17. Встановіть задні колеса.
18. Відрегулюйте гальма задніх коліс.
19. Відрегулюйте гальмо стоянки.
20. Опустіть автомобіль.
