Це гід для тих з Вас хто хоче поміняти колір підсвічування приладів і торпедо в Вашої Мазда 3. Незважаючи на те, що це все здається дуже складним і трудомістким, це все може виправдати ваші очікування і зусилля "з лишком"!

Замітка перед тим як я почну:

1. Білі стрілки вказують на місця де потрібно розкрутити / розгвинтити болтик або шуруп. Червоні стрілки вказують на місця де потрібно штовхнути / тягнути. Спочатку ми робимо білі, а після червоні.

Частина I: Розбір Головного Пристрої

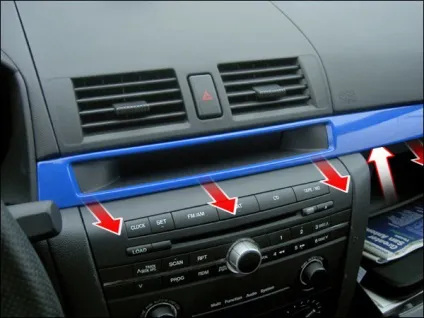

1. Знімаємо панельку. Для цього потрібно відкрити бардачок і натиснути на затискачі, місце вказано білими стрілками. Потім просто відтягніть панельку від торпедо.

2. Відкрутіть 2 болтика тримають головний пристрій.

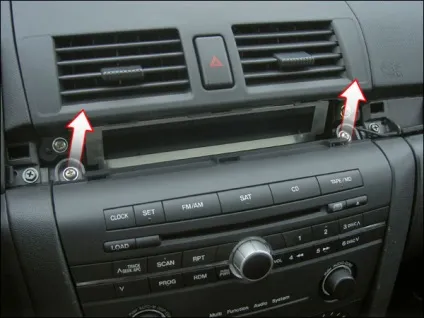

3. Тягніть за верхньою частина головного пристрою, поки воно повністю не вискочить з торпедо.

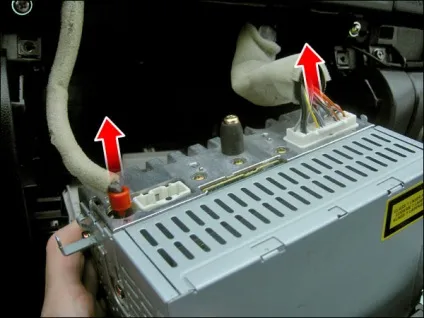

4. Від'єднайте дроти мережі і антени.

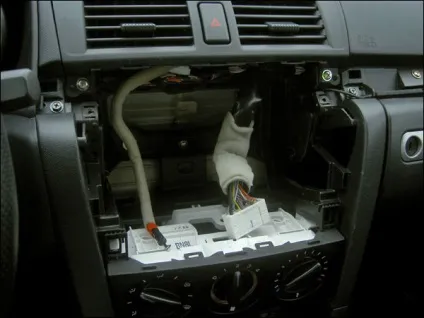

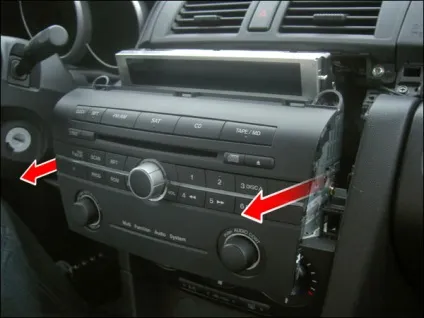

5. Приберіть все ГУ з автомобіля.

6. ГУ саме по собі.

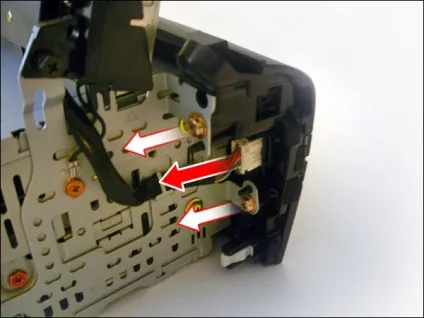

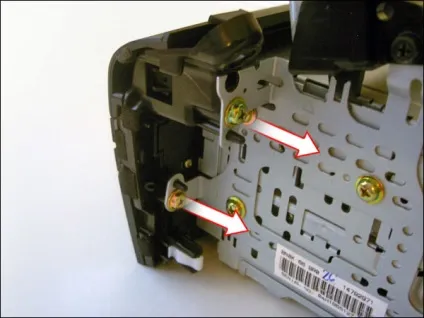

7. Справа ззаду відкрутіть два болтика і від'єднайте коннектор до лицьової панелі.

8. З протилежного боку, ззаду зліва, відкрутіть ще два болтика. Зніміть з ГУ лицьову панель.

9. Лицьову панель покладіть "обличчям" вниз. Відкрутіть всі зазначені болтики.

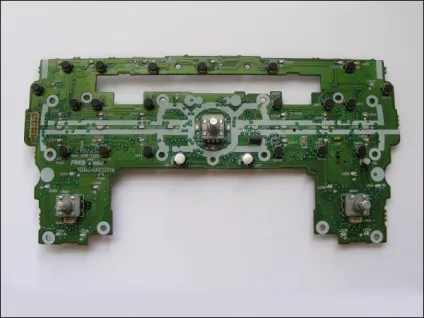

10. А ось і сама плата.

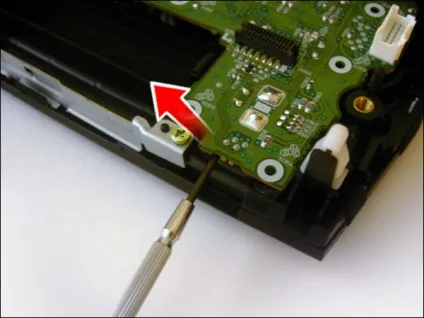

11. Вам знадобитися відтягнути 3 кріплення спереду для того щоб зняти плату. Кращий спосіб зробити це - просунути щось між платою і лицьової панелькой (прослідкуйте з тим щоб нічого не зламати на платі) потім по черзі зволікайте кожну сторону поки плата не зіскочить з лицьової панелі.

12. Від'єднайте плату від лицьової панелі. Ось вид лицьової панельки (у Вашій може бути червоний фільтр-смужка, яку досить просто витягти щоб залишити все прозорим)

Виконайте наступні кроки якщо Вам необхідно видалити червону фільтр-смужку, якщо немає - перейдіть до кроку II.
13. Відкрутіть 4 болтика які тримають два нижніх круглих контролера. Після, сильно потягніть за пластмасові їх частини.

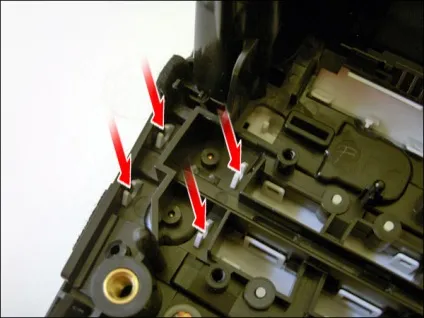

14. Щоб видалити червону фільтр-смужку, що простирається поперек лицьовій панелі, Ви буде необхідно зробити кілька речей. Перш за все, по обидва боки лицьовій панелі, Ви повинні видалити самі ліві і найправіші (крайні) кнопки. Щоб зробити це, протолкніте чимось тонким в місцях, зазначених червоними стрілками, кнопки виштовхуються з лицьового боку панелі. Тепер ви повинні побачити 4 болтика, відкрутіть цих немовлят. Потім витягніть центральну горизонтальну смугу і з неї витягніть червону фільтр-смугу.

Частина II: Міняємо діоди

15a. Ось вид плати спереду.

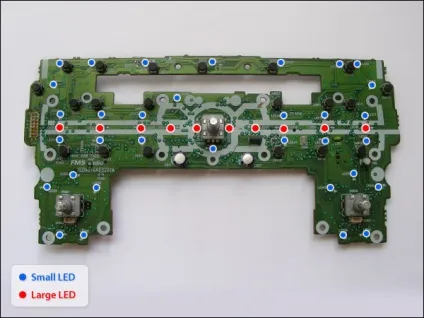

15b. Ось плата з усіма поверхневим кріпленнями діодів, поміченими. Червоними колами відзначені маленькі поверхневі кріплення діодів (33) а синіми колами відзначені великі поверхневі кріплення діодів (10). Для списку діодів які Ви повинні будете замовити, дивитися Частина IV.

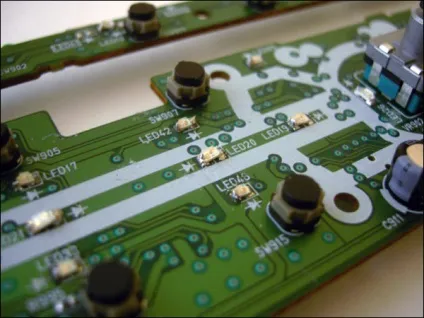

16. Ось, для порівняння маленькі і великі діоди на платі!

17. Ще одна фото порівняння діода з четвертак долара, за розміром, трохи більший за наш рубля.

18. Приступимо до пайку!

19. Пару важливих аспектів до того як Ви приступите до пайки:

A. Важливий аспект - полярність діода (див. Діаграму нижче). Всі діоди матимуть кілька зелених точок в одному кінці. Ці зелені точки знаходяться завжди на негативній стороні діода. Слідкуйте за тим в якому напрямку Ви припаюєте діод, так як світити він буде тільки в тому випадку якщо правильно припаяний. Ви можете або запам'ятати положення в якому знаходилися стокові діоди або Ви можете використовувати невеликі картини, які намальовані у кожного місця для діода.

B. Чи не торкайтеся діода або чого-небудь ще паяльником більш ніж 1 секунду (можливо трохи більше, але я не рекомендував би це). Тип паяльника, який Ви можете використовувати, не важливий, головне щоб він призначався для маленької електроніки (зазвичай більш висока споживана потужність, 25W або вище). Ніякої спеціальний гострий наконечник непотрібен для цього, тільки не використовуйте наконечник клина.

C. Те як буде виглядати Ваш діод після того як Ви його приваріть не надто важливо. Важливі речі - функціональні можливості діода (це працює?) І структура (це буде триматися після того, як Ваш автомобіль проїде по декільком вибоїнах).

21. Щоб перевірити, чи всі ваші діоди працюють, не збираючи все ГУ. Візьміть тільки плату і ГУ з собою в автомобіль, підключіть ГУ до автомобіля а панельку до ГУ. Плату до панельки підключіть за допомогою маленького коннектора який ви відокремлювали, він з лівого боку. Коли Ви включите "габарити" ваші діоди повинні загорітися!

Ось пара фоток які Вам допоможуть:

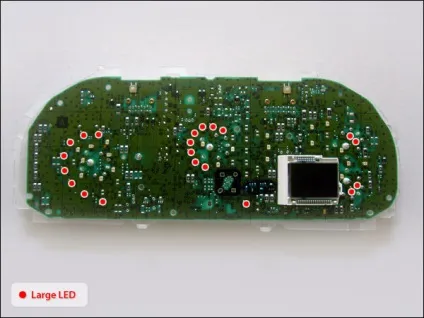

21 діод, які складають 4 шкали.

Пластмаса, яка закриває плату. Вам часто доводиться повертатися до цієї ній, щоб з'ясувати, який діод потрібно поміняти а який ні.

Вид на шкали спереду.

Вид на шкали ззаду.

Приклад стічних діодів.

Частина IV: які діоди використовувати

Синій - маленький (model 805)
Part #: 638-172BHC-AN1P23T
33 таких в ГУ.

Синій - великий (model 1206)
Part #: 638-152BHC-AN1P22T
10 таких в ГУ і 21 таких в приборке.

Шукайте такі якщо ви хочете білий замість синього:

Білий - маленький (model 805)
Part #: 638-172W1D-ANPHY35

Білий - великий (model 1206)
Part #: 696-SML-LX1206UWW

Реально поміняти все. (Клімат поміняв на апдейтенних фотах) Насправді ніякого гемороя немає. Якщо руки тим кінцем вставлені. 2 вечора не поспішаючи. під пивко. Всі поміняв. Наступний крок буде спідометр.
Реально виходить ЛСД дисплея - фіолтеовий (дуже гарне вийшло, фото не передають його колір) Інше все блакитне. Маленькі лампочки на кліматі стали білі. Єдине що - все таки червона посветка - вона яскравіше була. Зате блакитний прятно. Вночі взагалі клас прям з авто не хочеться виходити.
