Будинки з просторовими ядрами жорсткості

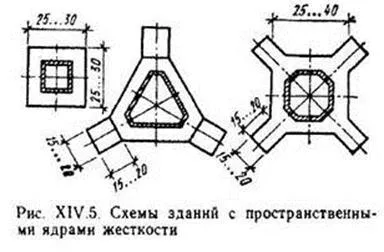

Застосування для багатоповерхових каркасних будинків просторових ядер жорсткості, які виконуються в монолітному залізобетоні, дозволяє зводити ці будівлі з ускладненою конфігурацією в плані, з різноманітними об'ємно-планувальними рішеннями.

У конструктивному ж відношенні освіту суцільного, коробчатого в плані, перетину ядра жорсткості замість плоских стін жорсткості у багато разів збільшує просторову жорсткість будівлі, а також дозволяє значно знизити витрату бетону і сталі. Швидкість зведення ядра складає 3. 4 м на добу, що дозволяє будувати такі споруди швидкими темпами. Всі несучі конструкції, крім ядра жорсткості, а також огороджувальні та елементи начинки будинку здійснюються в збірних залізобетонних конструкціях з уніфікованих виробів Єдиного каталогу.

Одним з ефективних напрямків в будівництві багатоповерхових об'єктів є застосування збірно-монолітних великопанельних житлових будинків. Справа в тому, що зведення будівель зі стандартних панелей обмежується висотою в межах 20-25 поверхів. При такій поверховості в панелях виникають значні зусилля від вітрових навантажень, які призводять до виснаження їх несучої здатності. Можливим вирішенням проблеми збільшення висоти споруд може бути поєднання панельної системи з монолітним ядром жорсткості, яке сприйме все горизонтальні навантаження, що діють на будівлі, звільняючи панелі для роботи тільки на вертикальні навантаження.

Інший напрямок розвитку багатоповерхового будівництва з монолітного залізобетону пов'язано з використанням легкого монолітного бетону на пористих заповнювачах - одного виду бетону для несучих і огороджувальних конструкцій, зокрема керамзитобетону класу В15 з щільністю до 1600 кг / м3.

Раціональної областю застосування монолітного залізобетону є конструкції перекриттів під великі навантаження, зокрема безбалкові перекриття.

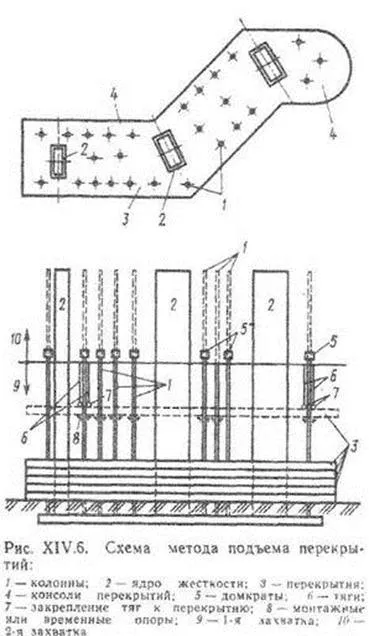

Зведення таких перекриттів методом підйому - один з прогресивних методів. Основні особливості методу підйому перекриттів полягають у виготовленні пакету перекриттів у вигляді плоских безбалкових монолітних залізобетонних плит на рівні землі (наприклад, на фундаментної плити або перекритті над підвалом) і поступовому підйомі цих перекриттів по напрямних опор (рис. XIV.6). Направляючими опорами служать збірні залізобетонні або металеві колони, а також монолітні залізобетонні ядра жорсткості, що зводяться в переставний або ковзної опалубки. Конструкції перекриттів піднімають за допомогою спеціальних домкратів, що встановлюються на колонах.

Перевагами методу підйому перекриттів є: можливість створювати різноманітні об'ємно-плакіровочние рішення будівлі як за допомогою зміни конфігурації тільки бортовий опалубки перекриттів, так і завдяки відсутності виступаючих перекриттів балок до ригелів безпідставного розташуванню в плані колон; комплексна механізація процесів зведення будівель, зручність виконання значної частини робіт на рівні землі; можливість зводити об'єкти в умовах обмеженої будівельного майданчика (завдяки відсутності наземних кранів і мінімальних площ для складування матеріалів), що має особливе значення в умовах будівництва на складному рельєфі або на затесненних майданчиках серед існуючої міської забудови.

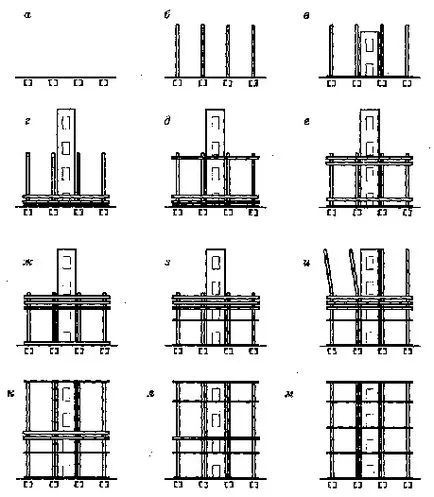

Мал. 3.2. Зведення чотириповерхової будівлі методом підйому перекриттів: а - виконання фундаментів; б - установка колон першого ярусу; в - виконання бетонної підготовки під підлогу першого поверху і бетонування ядра жорсткості; г - бетонування пакету перекриттів; д - підйом кро-вельного плити до рівня верху колон першого ярусу; е - підйом пере-тий четвертого поверху; ж - підйом перекриттів третього поверху; з - підйом перекриттів другого поверху на проектну відмітку; і - нарощування ко-лонн другого ярусу; до - підйом покрівельної плити на проектну відмітку; л - підйом перекриттів четвертого поверху на проектну відмітку; м - підйом перекриттів третього поверху на проектну відмітку.

Бетонування плит перекриття виробляють на рівні землі за допомогою деревометаличні бортовий опалубки по перімет-ру плити.

Для зниження маси плит перекриття влаштовують кесони, для бетонування яких бажано використовувати спеці-ні азбестоцементні короби з нижніми ребрами, що залишаються в конструкції і виключають необхідність подальшої об-ництва поверхонь стелі. При зведенні будинків методом підйому перекриттів облаштування поверхів здійснюють на про-проектних відмітках. При зведенні будинків методом підйому поверхів облаштування поверхів виробляють на рівні землі.
