Машина МКО-3 призначена для контурної обрізки крон двох напіврядів плодових дерев (положення І) і їх обмеження по висоті (положення ІІ). Машина причіпна, складається з стріли 1 (задіяна від навантажувача ПФ-0,5Б), лівого і правого різальних апаратів 2, переднього бруса 3, опорної рами 6, розкосів 10, опорних кронштейнів 5, гідростанції, яка має бак для масла, два гідравлічних насоса НШ-50 8, трубопровід, запірну і запобіжну апаратуру.

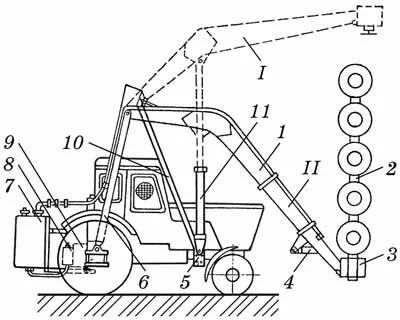

Схема машини МКО-3:
1 - зустріла; 2 - різальний апарат; 3 - передній брус; 4 і 11 - гідроциліндри; 5 - опорний кронштейн; 6 - опорна рама; 7 - бак; 8 - насос; 9 - редуктор; 10 - расскос
Гідроциліндри 11 піднімають стрілу 1 з різальними апаратами на потрібну висоту. Передній брус 3 повертає різальні апарати в робоче і транспортне положення і висуває на потрібну ширину за допомогою гідроциліндрів.
Різальний апарат 2 складається з дискових пилок, розміщених по обидва боки машини. Він обертається від гідромоторів, маслом яке подається від гідравлічного насоса 8, що працює від ВВП трактора через редуктор 9.
Технологічний процес роботи машини МКО-3
Машина МКО-3 призначена для контурної обрізки крон двох напіврядів плодових дерев (положення І) і їх обмеження по висоті (положення ІІ). Машина причіпна, складається з стріли 1 (задіяна від навантажувача ПФ-0,5Б), лівого і правого різальних апаратів 2, переднього бруса 3, опорної рами 6, розкосів 10, опорних кронштейнів 5, гідростанції, яка має бак для масла, два гідравлічних насоса НШ-50 8, трубопровід, запірну і запобіжну апаратуру.
Гідроциліндри 11 піднімають стрілу 1 з різальними апаратами на потрібну висоту. Передній брус 3 повертає різальні апарати в робоче і транспортне положення і висуває на потрібну ширину за допомогою гідроциліндрів.
Різальний апарат 2 складається з дискових пилок, розміщених по обидва боки машини. Він обертається від гідромоторів, маслом яке подається від гідравлічного насоса 8, що працює від ВВП трактора через редуктор 9.
Технологічний процес роботи машини МКО-3
Під час обмеження ширини крон передній брус 3 з різальними апаратами гідроциліндром 4 нахиляють на 15. 20 ° вперед, а під час обмеження висоти - на 3. 5 °.
