Люк в підвал своїми руками - інструкція з виготовлення

Облаштування підвалу передбачає створення входу. Є два варіанти конструкцій для входу - двері і люк (або ляда). У більшості випадків, якщо підвал знаходиться під будинком, вибір робиться на користь люка в підлозі. Робота зі створення люка включає в себе кілька етапів, серед яких вибір і покупка матеріалу, розробка креслень майбутньої конструкції і власне будівництво. У статті ви знайдете всю необхідну інформацію і дізнаєтеся, як зробити люк у підвал своїми руками.

Принципи пристрою люка

Переваги підвалу незаперечні. Він не тільки грає роль підсобного приміщення і збільшує площу будинку, але і дозволяє завжди мати теплий і сухий підлогу на першому поверсі. Єдиний мінус підвалу - висока вартість будівництва. Нерідко витрати на пристрій підземного приміщення складають чверть від усієї суми, витраченої на будівництво будинку. Тому не дивно, що багато господарів намагаються заощадити і зробити частину робіт самостійно.

Місце для люка варто вибирати з урахуванням того, щоб кришка відкривалася не зачіпаючи меблі і не заважаючи ходити.

Підлогові люки є одним з пунктів бюджету, на яких можна добре заощадити. Це пов'язано з тим, що матеріали для люка, наприклад, петлі і дошки, коштують відносно недорого, а всю необхідну роботу можна зробити своїми руками. Крім того, люк або ляда не зіпсує вигляд вашого будинку. Кришка для входу в підвал буде зручно розміщена на підлозі, гармонійно поєднуючись з навколишнім простором.

Для того щоб робота пройшла успішно, необхідно заздалегідь продумати всі деталі. Особливо коли будівництво проводиться своїми руками.

Перед тим як починати, вам необхідно зробити креслення і визначити:

• місце, де буде розташований люк або ляда, з урахуванням того, що відкрита кришка не повинна зачіпати меблі або речі на підлозі;
• оптимальні розміри (мінімальний розмір внутрішнього отвору становить 75 на 75 см);
• відповідний матеріал, який одночасно зробить конструкцію міцною і не дуже важкою;
• способи забезпечення герметичності та теплоізоляції;

Приклад креслення, що показує особливості конструкції люка і принцип його монтажу.

Для зручності використання підлогові люки часто оснащують системою плавного відкриття і закриття, а також фіксує пристроєм. Про останню функції варто задуматися тим, в чиєму будинку є тварини і маленькі діти.

Хорошим способом обмеження доступу до підвалу є електропривод. Він дозволяє перетворити приміщення в справжній сейф. Конструкція цього механізму непроста і залежить від особливостей кришки люка і самого підвалу.

Вибір матеріалів для люка багато в чому залежить від матеріалу будинку в цілому і статі зокрема. Так, в дерев'яних будинках зазвичай роблять підлогові люки з дощок і листів фанери. Матеріал вирізається за розмірами, які показує креслення, деталі строгаются, обробляються оліфою і антисептиком. Це допомагає уникнути розвитку грибка. Всі ці процедури необхідно зробити за кілька днів до початку будівництва, щоб дошки встигли повністю висохнути.

металева конструкція

Виготовлення більш надійного металевого люка зажадає наступних матеріалів та інструментів:

• листи сталі товщиною 3-4 і 0,5-1 мм;
• куточок 40-50 мм;
• дверні петлі;
• пінопласт;
• ущільнювач (бажано з гуми);
• грунтовка;
• відрізні круги і болгарка;
• апарат для зварювання, електроди;
• саморізи;
• дриль і комплект свердел.

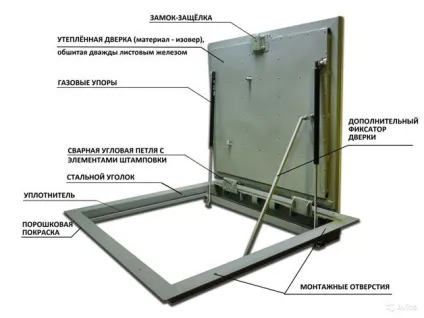

Елементи конструкції металевого люка з утепленою кришкою і газовими амортизаторами.

Будівництво завжди починається з розробки креслення. Робота проводиться за таким планом:

1. Підготовка заготовок.
2. Спорудження опори, яку кріплять до настилу.
3. Розпил статевих дощок. Необхідно залишати зазор в 0,5 см по всьому периметру майбутньої кришки.
4. З'єднання заготовок поперечними брусками. В цей же час встановлюють петлі.
5. Обробка кромки щита поздовжніми рейками.
6. Закладка мінеральної вати або іншого утеплювача в обрешітку.
7. Закриття утеплювача.
8. Зовнішня обробка люка. Зазвичай для цього застосовують той матеріал, з якого виконаний підлогу. У деяких випадках приймається рішення про використання матеріалів, які є контрастними за кольором і фактурою. Такий вибір може стати цікавим дизайнерським рішенням.
9. Установка кришки на петлі і монтаж ручки.

Розглянемо ці етапи дещо детальніше.

Якщо у вас є всі необхідні матеріали і болгарка, ви можете зробити заготовки своїми руками. Також можна скористатися послугами металобази або майстерні, замовивши всі потрібні деталі за індивідуальними розмірами.

Враховуйте, що лист стали повинен перевищувати розміри лазу, щоб трохи перекривати його. Куточки слід розмістити в 5-10 мм від краю. По центру конструкції додають 1-2 ребра жорсткості. Підготовлені деталі зварюють, не роблячи пропусків. Готова кришка повинна бути зачищена і загрунтована. У всі внутрішні порожнечі потрібно помістити мінеральну вату або пінопласт, який в подальшому закриється тонким залізним листом або фанерою. Монтаж зібраного люка на петлі проводиться за допомогою анкерів.

Завершальним етапом стає кріплення ущільнювача. Він виконує відразу дві функції - захищає підлогові конструкції і служить додатковим шаром ізоляції.

Забезпечення плавного ходу і ручки

Для люка можна використовувати дверні петлі. Вони прекрасно впораються з навантаженням від легкої кришки. Однак, коли на підлогу люки виконуються з металу, варто задуматися про більш надійних варіантах. Звичайні петлі можуть виявитися занадто слабкими.

Плавний хід і фіксація кришки роблять підлогові люки більш зручними в експлуатації. Крім того, вони нерідко допомагають уникнути травм. Якщо ви вирішили встановити такий механізм, скористайтеся одним із таких способів. Пам'ятайте про те, що під час монтажу кришка люка повинна бути відкрита.

1. Скористайтеся пружинними петлями від капота машини. Цей варіант ідеальний для легкої металевої або дерев'яної кришки.
2. Газові амортизатори знадобляться в тому випадку, якщо кришка люка виконана з важкого матеріалу. У продажу можна знайти амортизатори різної потужності, які підходять для найрізноманітніших люків.

Всі необхідні параметри можна дізнатися, розрахувавши вагу конструкції. Точки кріплення слід зазначити так, щоб повністю розвантажений механізм дозволяв кришці відкриватися перпендикулярно.

Ручка кришки люка зазвичай робиться потайний або складається. Існує ще один варіант - незвичайний пристрій, що представляє собою поглиблену чашу. Її потрібно врізати в поверхню люка. Також можна використовувати знімну ручку. Вона допоможе запобігти випадкове відкриття кришки маленькими дітьми. Якщо ви збираєтеся зробити все своїми руками, вибирайте більш простий варіант, що не передбачає складних робіт з металом.

електропривод

Електропривод є кращим вибором для тих, хто хоче обмежити доступ до підвалу для сторонніх. За допомогою нього ляда не зможе бути відкрита без вашого відома.

Є кілька способів установки електроприводу. Далі буде описаний найбільш простий з них.

спрощений варіант

• електродвигун;
• труби, виконані з дюралюмінію;
• сталеві листи;
• болгарка, пристосована для різання металу;
• апарат для зварювання;
• електрокабель;
• трьохпозиційний перемикач;
• джерело електричного струму.

Монтаж конструкції проводиться на кришку люка. Рекомендується не встановлювати люк на 90 градусів, а залишити трохи місця для зворотного ходу.

Електричний механізм діє гранично просто - ви подаєте сигнал двигуну за допомогою пульта, починається обертання і конструкція починає рухатися. Кришка підніметься вгору завдяки спеціальному стрижня. Закриття люка також відбувається за допомогою пульта.

Створення висувного механізму

Якщо у вас є певний досвід в будівництві, ви можете обладнати підлогові люки висувним механізмом. Підготуйте:

• листи сталі товщиною 5 мм;
• металеві ролики;
• стрижні зі сталі;
• 2 електричні двигуни;
• трипозиційний перемикач;
• електрокабель;
• джерело струму.

Хоча ця конструкція складніша за попередню, все тимчасові витрати окупаються можливістю убезпечити підвал від сторонніх. Вся система поміщається під підлогою і не займає багато місця.

Таким чином, підлогові люки є зручним способом організації входу в підвальне приміщення. Головними вимогами, яким повинен відповідати люк або ляда, вважаються зручність і безпеку використання. При наявності необхідних матеріалів та обладнання ви зможете провести всю роботу своїми руками.
