Сьогодні все більшої популярності набуває ліжко-подіум з висувними ящиками. Її головною перевагою є той факт, що вона відноситься до класу меблів-трансформерів, яка дає можливість вигідно використовувати кімнатний простір. Тому сьогодні дуже багато для підкреслення власної індивідуальності, економії місця і засобів хочуть сконструювати ліжко з висувними ящиками своїми руками.

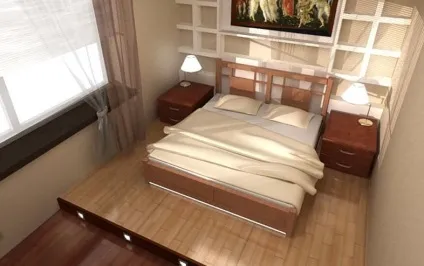

Ліжко-подіум з висувними ящиками дозволяє вигідно використовувати кімнатний простір.

Можна виділити 2 типу такої конструкції:

1. Перший тип являє собою подіум з матрацом, в середині якого робляться висувні ящики для постільної білизни та інших речей.
2. Другий тип такої ліжку-трансформера має вигляд подіуму, з якого можна висунути ліжко. А поверх подіуму робиться додаткове місце для меблів або інших речей. Ми детально розглянемо саме 1-ий варіант, тобто дізнаємося, як робиться двоспальне ліжко з висувними ящиками.

Двоспальне ліжко з ящиками простіше з точки зору реалізації. З її допомогою можна виграшно розподілити на зони кімнатний простір і надати обстановки вашої спальні неповторний вигляд. У вбудованих в ліжко ящики можна складати постільна білизна і покривала, що дасть можливість позбутися від громіздкого шифоньєра і замінити його мініатюрним комодом.

Матеріали для виготовлення

Вибирайте матеріали і їх фурнітуру з урахуванням функціональності і обігравання двоспальному ліжку. Каркас вироби, як правило, робиться з дерева міцної породи. Розмір перетину брусів вибирається залежно від розміру конструкції і передбачуваного навантаження.

Число предметів фурнітури вибирайте з урахуванням того, скільки планується висувних ящиків і як саме вони будуть відкриватися або висуватися.

Для конструювання найпростішого варіанту двоспальному ліжку з парою висувних ящиків вам необхідно володіти мінімальним набором будівельних навичок і досить скромними коштами. І, звичайно ж, вам не обійтися без наступного набору матеріалів:

• дошки 2,2 см завтовшки, з яких будуть виготовлені такі деталі:
  1. Зовнішня панель бічного блоку (А) 191 × 33 см, 1 шт.
  2. Елемент для пристрою головах ліжка і зовнішньої частини спинки (B, C) 165 × 33 см, 2 шт.
  3. Бічна частина верхнього бортика (D) 193,2 × 15 см, 2 шт.
  4. Задня панель верхнього бортика (E) 171 × 15 см, 1 шт.
  5. Зовнішні стіни висувних ящиків (F) 95,3 × 32 см, 2 шт.
  6. Серединна поперечна панель (G) 191 × 10 см, 1 шт.
  7. Бічна панель спинки ліжка (H) 33 × 10 см, 2 шт.
• дошка 1,5 см завтовшки для виконання панелей висувних ящиків: 2 шт. для задніх панелей (I) розміром 77,8 × 24 см і 4 шт. для влаштування бічних панелей (J) 76 × 24 см;
• ДСП 2 см завтовшки для пристрою внутрішніх блокових елементів:
  1. Елемент 191 × 33 см для внутрішніх панелей (К), 1 шт.
  2. Елемент 160,5 × 33 см для спинки (L), 1 шт.
  3. Деталі центрального блоку (М) 148 × 27,2 см, 2 шт.
  4. Поперечина центральна (N) 27,2 × 14,2 см, 4 шт.
  5. Поперечина для спинки і боків (О) 33 × 8 см, 8 шт.
• фанера 1 см завтовшки для пристрою дна висувних ящиків (P) 78,8 × 75 см, 2 шт;
• дерев'яний брус 2,7 × 2,7 см для поперечних периферійних планок;
• дерев'яний брус 2,7 × 4,7 см для опори під матрац.

Повернутися до списку

Інструкція монтажу

Схема двоспальному ліжку з висувними ящиками.

Двоспальне ліжко з ящиками своїми руками робиться з 3 різних блоків, які формують основу ліжку. Спинка і бічні частини кріпляться один до одного під прямим кутом. Остання (центральна частина) розділяє ліжко на дві половини, в яких встановлюються ящики своїми руками.

Блок і поряд з узголів'ям радиться кріпити за допомогою смушкових гайок і болтів з гайками. В цьому випадку ви зможете при необхідності легко демонтувати двоспальне ліжко. Знімними також можна зробити елементи верхнього бортика і поперечні дошки.

Ящики будуть висуватися з-під ліжка за допомогою роликів 3 см в діаметрі.

Збірку двоспальному ліжку слід починати з блоків, які з'єднуються штифтами. Для їх установки завчасно виконайте в них отвори за допомогою дриля. Місця з'єднань блокових елементів промазиваются клейовий сумішшю і залишаються стиснутими струбциной до повного висихання.

Найкоротшою частиною є блок по центру; він тримається на 4-х розпірках. На верхній частині його панелей потрібно зробити виїмки, через які повинна проходити серединна поперечна планка. Розмір виїмок повинен становити 10 × 2,2 см.

Схема кріплення напрямних.

Далі необхідно прикріпити всередині бічній частині, спинки і головах горизонтально спрямовані несучі бруси розміром 4,7 × 2,7 см. Прикріплення виконується за допомогою шурупів і клейової суміші. Після цього проводиться монтаж брусів опори. На них буде впливати все навантаження. Вони розташовуються так: на спинку ліжка і узголів'я виходить по 3 штуки - 1 центральний і 2 бічних. На бічному блоці кріпляться близько один від одного 2 бруска.

На монтованих несучих брусах необхідно зробити пази під серединну поперечну планку. Також не забудьте виконати отвори для шурупів 4,5 мм в діаметрі.

З того боку, де будуть монтуватися висувні ящики, вставте упори в формі літери «Т». Вони необхідні для підтримки паралельно розміщених передніх перекладин. На всіх стінках висувних ящиків зробіть за допомогою 1-сантиметрової фрези пази 0,5 см глибиною, призначені для установки днища з фанери. Точне місце розміщення пазів вибирається залежно від висоти роликів. Не забувайте, що від висувних ящиків до статі повинен залишатися зазор мінімум в 1 см.

Панелі ящиків фіксуються один з одним за допомогою плоских шипів, які монтуються в пази. В іншому випадку можна виконати з'єднання з використанням штифтів, якщо немає фрезера. Лицьова панель ящиків в обов'язковому порядку повинна виходити за межі стінок периферії на 4 см від країв ліжка і на 10 см в місці середини ліжка.

Схема виготовлення шухляди.

На периферійні стінки висувних ящиків кріпляться дерев'яні бруски з розміром перетину 1,3 × 1,3 см. Вони призначені для легкого безперешкодного ковзання ящиків по напрямних, які прикріплюються по обидва боки основного блоку двоспальному ліжку. На спинці і узголів'я робиться трохи інакше: в першу чергу тут кріпляться підкладні бруски перетином 4,7 × 2,7 см, а вже потім до них приєднуються напрямні. Таким чином напрямні пази НЕ будуть перекриватися опорними брусами.

Повернутися до списку

Завершальна збірка висувних ящиків

Тепер настав час для з'єднання всіх блоків в єдине ціле. Спочатку об'єднуємо основні частини за допомогою опорних брусків, стягуючи при цьому стики шурупами. Щоб з'єднання було надійніше, просвердлите по 2 отвори (1 см) в загальних планках основних частин і встановіть там болти М8 × 50 мм, що фіксуються гайками. Для з'єднань в центральній частині ліжка скористайтеся болтами на 80 мм.

Залишилося задекорувати вашу нову двоспальне ліжко з висувними ящиками, обробити деревину ґрунтовкою, покласти матрац і радіти своєму першокласному творінню!
