Ламповий підсилювач на 6П6С + 6Н7С - Конструкції від ua1ong. Знову з нічого потрібно зробити що то. Підсилювач має бути красивим. і ні на що не схоже, своє, і ще він должнен грати. А немає нічого, і робити треба. Завдання аднака. Схоже на те що, викинуло штормом тебе на безлюдний острів, в кишені пара насіння пшениці, дивом затесався (і звідки?) Насіння тютюну, помідорів і інша потрібна для виживання дрібниця. Але ти один, нікого немає, і вогонь треба саме добувати!

Пам'ятаєте старий анекдот? Хто виживе на безлюдному острові? Американець, німець, український? Звичайно останній. А треба це? Хоча ... ось кілька днів тому знайшли земляка на острові, двадцять днів прожив, уважуха. А з іншого боку? Людини немає 20 днів, а його ніхто навіть не згадав, ВИПАДКОВО виявили.
Або згадати Папу Карло, він то навіщо стругав свого Буратіно? Або він .... кругом стільки жінок. Він не знав приказки. що все, що зроблено нашими руками нам не подобається, Але діти у нас хороші виходять.
Це все від великої кількості вільного часу, а його треба займати. Дивлюся на сусідів, цілими днями як мурахи що то все тягають, тягають. Те горіхи, то Буряки, то сіно подрібнюють. Корова, теля, 7 свиней, качки, кури ... їм звичайно колись навіть присісти і відпочити.

А Я? Коротше. Благо подарували (укр) два гітарних моноблока MV3. Власне з цього все і почалося. Там прекрасні виходнікі для двухтакта з Raa = 11,9ком. Напрошується ідея зібрати двотактний ламповий підсилювач. Значиться по 6 кім на лампочку ... перебираю запаси ... оо, квартет 6П6С, давно подарований, чекали години (а говорив нічого немає). Правда, коли шукаєш, то можна знайти все, що потрібно.
До речі, для 6П6С що в тріоді, що в тетроді навантаження однакова, 6ком. Або знаходиш не те що потрібно, а себе переконувати що саме це знайшов. Дивна буває логіка у паяльщик (це відноситься тільки до майстрів своєї справи).

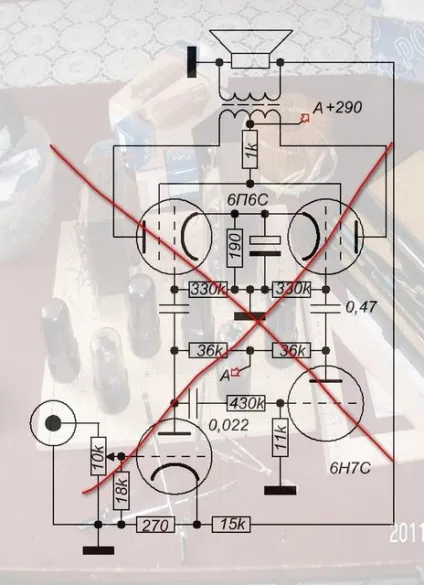

Схема лампового підсилювача на 6П6С + 6Н7С

Схема лампового підсилювача один в один як у колишнього 6П6С, єдина відмінність у вхідній лампі, і вихідних трансформаторах. У нових немає відводу для UL. От і все. Закрити підвал, зробити боковини, і думати чим зайняти час. Може ще що нитка * склепати *? PS До даного PостSкріптуму дуже добре підходять слова Омара Хаяма: Ти краще будь голодним, аніж що-небудь є, І краще будь один, ніж з ким попало. Послухав я підсилювач, ще раз послухав, міняв диски (що зі мною не буває, якщо включив, то дослухувати до кінця) і зробив висновок, що мені такого звуку не треба. Захотілося перевести в тріод, позбутися від зворотного зв'язку з виходу трансформатора на катод першої лампи.

Корпус для лампового підсилювача

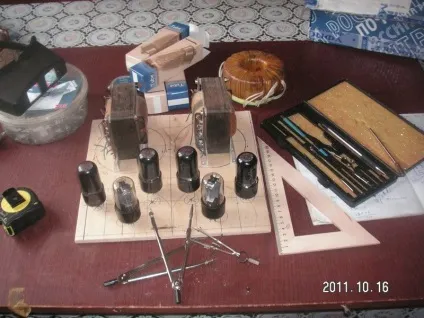

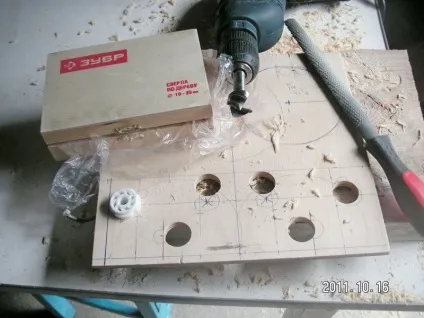

Фанерка, розмітка, і подальше випилювання нічого нового. Да..обратіте увагу на набір свердел. З таким інструментом приємно працювати, і рашпіль до речі знадобився. Спасибі Павло за турботу. Наступного разу сфоткаю ще якийсь нитка поганий інструмент, дивись знову що нитка подарують!

Поки свердлив і пиляв, в мозку моєму постійно йшла боротьба. Як обробити підсилювач? Шпон, винилискожа, або фарбування? Шпон звичайно добре, але тільки що робив. Фанера дуже поганої якості, в.к. може не закрити нерівності, некрасиво вийде. А чи не спробувати фарбування? У гаражних умовах, з балончика? І не дарма я привіз кілька пластин від старих рентген апаратів. Такі фотокассети, дюраль, покрита селеном і фотосоставом. Скатався в автомагазин за шпаклівкою, то, що там було, іншого немає. Зашпатлеванную, * дрючіл * .:

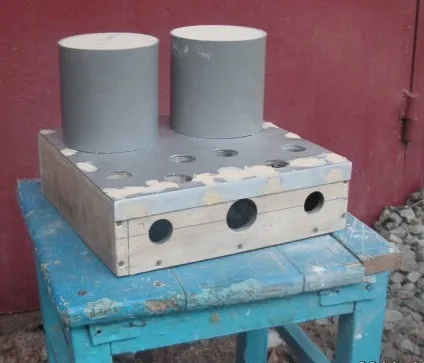

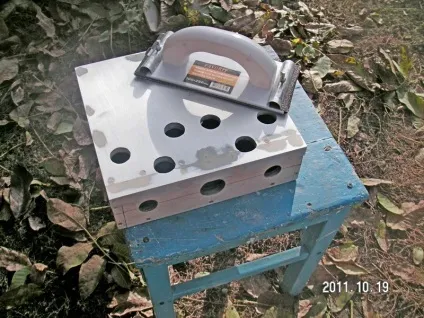

Корпус лампового підсилювача шліфування

На фото моя знаменита табуреточка. В цей час сусід, який колов дрова на зиму (економія, менше газу витрачати) запропонував мені помінятися ролями. Мовляв, він буде * шліфувати *, а я дрова колоти.
Так мені собсно пофик, погодився. Він підійшов, подивився на таку копітку роботу, на свої руки, і відмовився. З боку звичайно все виглядає набагато простіше.
Довелося шпатлевать два рази. Поки висихає другий шар, займаюся кожухами.
Ось де я голову зламав, всередині черепної коробки кипіло, все переплуталося, навіть заболіла голова (чесслово). Коробка майже готова, а на кожух ніяких натяків.
Як завжди випадок. Той же сусід попросив двері, з ним почали в гаражі витягувати, і знайшов я трубу, каналізаційну. Точнісінько розмір як у виходніков. Пощастило!

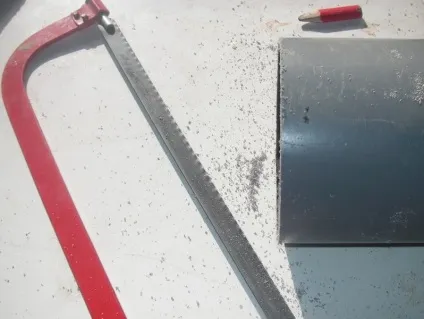

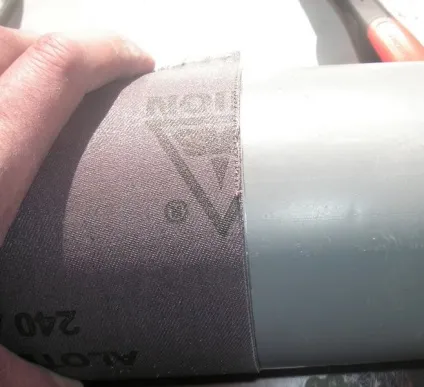

Ви знаєте як правильно і рівно розпиляти? Нагадаю. Беремо шматок наждачки, обмотуємо трубу, і малюємо олівчиком, потім пиляємо:

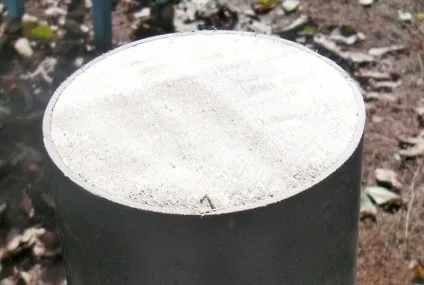

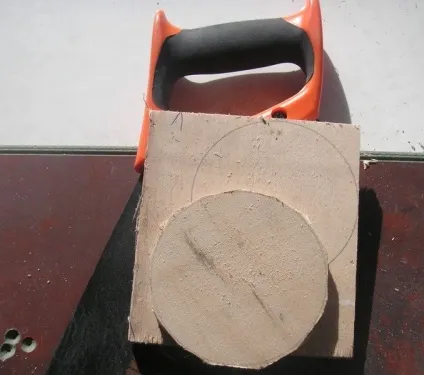

Наступний етап, це вирізання верхньої заглушки. Недовго думаючи, ножівкою фікась.

доробка рашпілем, наждачкою, ідеально встало:

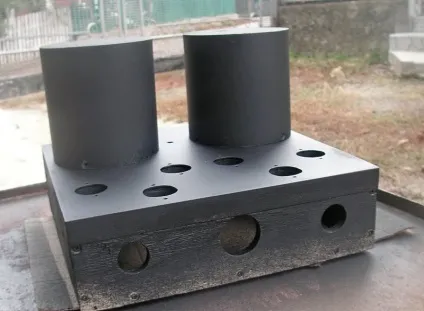

Фарбування не дала потрібного мені результату, все віддраїла наждачкою, ще раз спробую. Я зрозумів свою помилку, балон був холодний, і грунт ліг нерівномірно, * плювками *. Ось так виглядає після першого шару:

Корпус лампового підсилювача фарбування

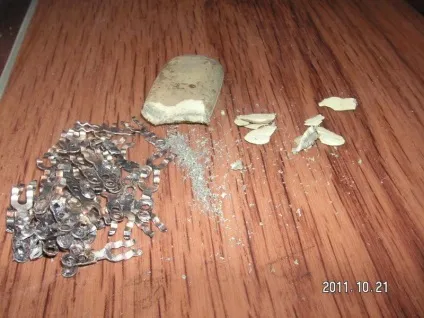

Займаюся ламповими панельками, відірвав з якихось шасі старих, вийняв ламелькі, відчищати від бруду, * хвости * пропаивают припоєм з флюсом від Воробйова.

Самі панельки мити марно, довелося пофарбувати.

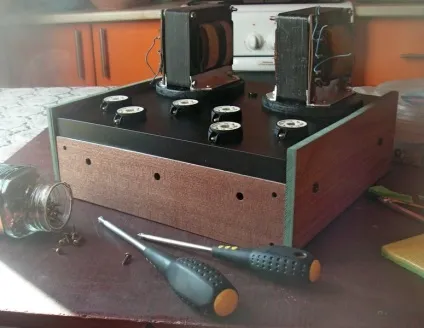

Поставив виходнікі, прикрутив панельки. З боків фальшбоковіни, щоб не подряпати корпус. Передня панелька приставлена, зараз піде на лакування.

Збірка лампового підсилювача

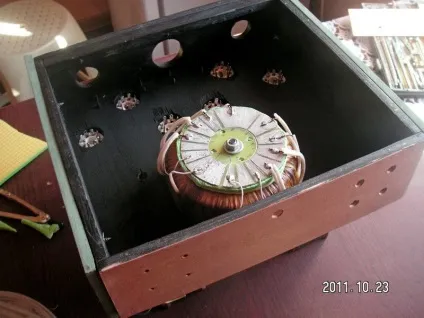

Трансформатор харчування лампового підсилювача

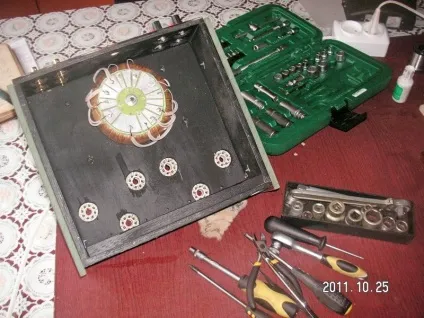

Ось і настав день, коли можна починати монтаж. Насамперед закріпити роз'єми.

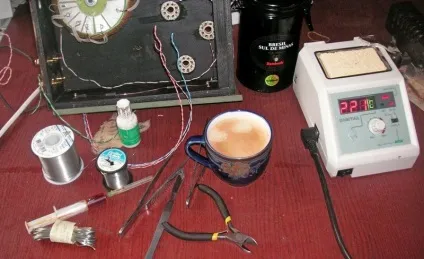

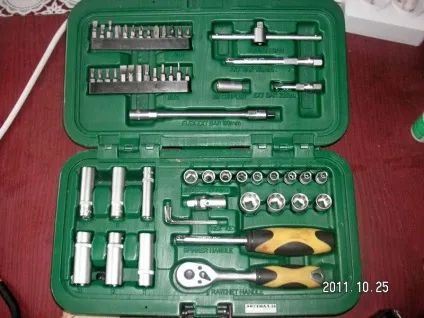

До речі, рекомендую такий набір, тут є все, що потрібно паяльщик для кручення і закручування:

Вхідні гнізда, кручена пара, стара, чи не новодельних. Флюс від Воробйова, пріпой..вот сам думаю, є кілька типів. Ну нічё..прідумаю.

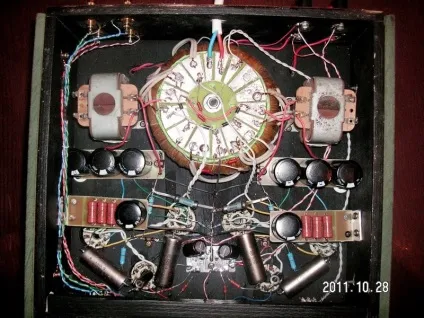

Навісний монтаж лампового підсилювача

Монтаж роблю не для того, щоб було красиво, (кого дивувати?), А щоб мінімілістіческі. Цього разу все пройшло як то нецікаво, нічого не наплутав. Отслушіваю, потім поставлю на * плібори *. А Ви робите навпаки?

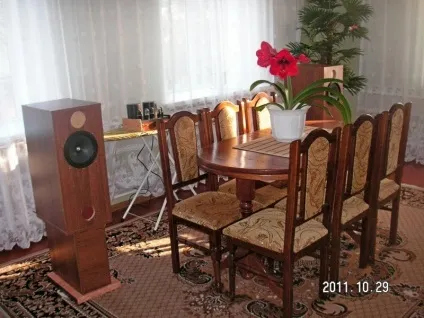

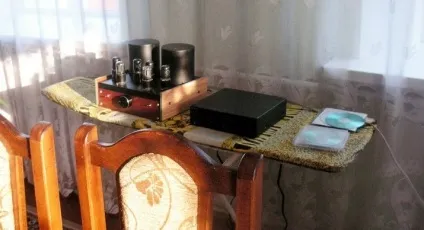

Давненько я не слухав двухтактов. Перше, на чому наголосив, це натиск драйву. Мої корпусу не витримують. Прогинається задня стінка, це не дивно, недороблені. Скажу по секрету: і динаміки, Візатони BG 20, прикручені на двох саморезах. Пізніше планую зробити Акустику. Підсилювач:

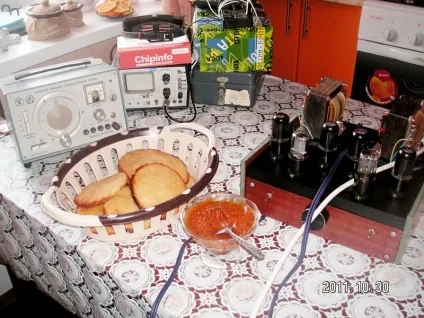

Налаштування лампового підсилювача

На навантаженні резистор 7,5 ома

На даному етапі налаштування цікавила тільки рівність амплітуд в звуковому діапазоні. Воно практично ідеально на синусі! Лампи 6Н7С, в кількості 2 штук, без вибору (сило, що поробиш?) Попалися різні, довелося трохи * поворожити * з катодним резистором, вони різні за опору. 7 ват, обмеження при вхідному 1 вольт близько 15 годин гучності. Тепер треба малювати схему? Не хочеться, лінь, цікавого там нічого немає, все як завжди. При створенні підсилювача не ставилася якась глобальна задача. Просто зайняти вільний час, якого тепер стало в надлишку.

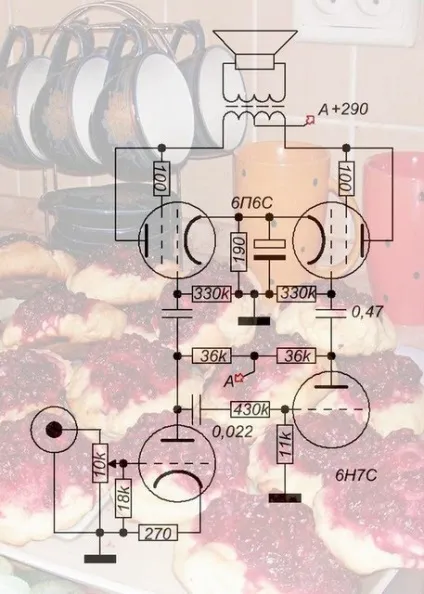

Але чому то завжди є АЛЕ. А воно є у кожного. Це нестача однієї кімнати. Навіть зараз, коли на двох цілих П'ЯТЬ кімнат, це я відчув знову. А з ранку дружина вирішила зайнятися випічкою, ну там всякі пиріжки, булочки та інше. Значить кухня зайнята, в гаражі холодно, а в інших кімнатах бардак розводити не хочеться. Походив по селу, благо погода прекрасна, зайшов в гості. До мого приходу вже стіл був вільний, швиденько перевів в тріод.

А в цей час дружина лягла відпочити, і мені знову облом. Довелося скуштувати її плюшки, посидіти, почекати. Чим і займаюся в даний час
