Робимо usb-розетку в авто своїми руками, вироби для авто

До слова сказати, для того, що за замовчуванням не заряджається від USB, а тільки від розетки, завжди можна спаяти відповідний конкретному пристрою кабель для зарядки від USB, знай тільки терморегулятори - в загальному, це нескладно.

Отже, приступимо до справи давньої задумки ... Для початку розберемося з терморегулятори USB-роз'єму.

Як видно з першої взятої з пошукача картинки, все просто до неподобства! Отже, нам потрібно задіяти 1 і 4 контакти роз'єму: на 1 подати стабілізовані 5 вольт, а 4 закоммутіровать на масу. Де взяти стабілізовані 5В в автомобілі?

Для цього нам буде потрібно лінійний стабілізатор напруги LM7805 і пара-трійка ємностей до нього, а саме: два малоємкі керамічних конденсатора на вхід і вихід стабілізатора для згладжування високочастотних перешкод і бажано - електролітичний конденсатор не дуже великий ємності на вхід для згладжування низькочастотних перешкод, які в автомобільної бортової мережі - далеко не рідкість.

Як видно з картинки, стабілізатор - радіодеталей тринога, має вхід, вихід і масу. Збираємо все це справа і вішаємо на вхід електроліт.

В принципі, на цьому можна було і обмежитися, але Влад десь на просторах інтернету підняв схему для зарядки популярних нині mp3-плеєрів I-Pod. Як виявилося, продукція фірми Apple злегка більш примхлива і вимагає особливих умов, а саме: підняття напруги на Data-ніжках USB (2 і 3) до 2В, що буде являти собою керуючий сигнал зарядки для пристрою I-Pod.

Реалізується це підключенням двох цих ніг до стабілізованою 5В через резистори певних номіналів. Менше слів, схема скаже набагато більше, лаконічніше і швидше:

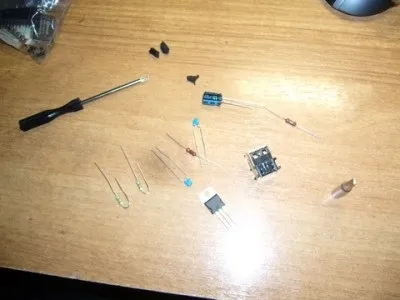

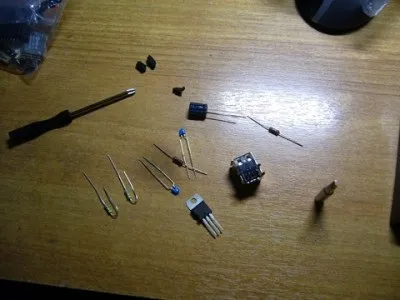

Власне, на початку шляху у нас було (поки ще окремо один від одного) наступне:

- лінійний стабілізатор напруги LM7805;
- керамічний конденсатор 0,1мкФ - х2;
- електролітичний конденсатор 470мкФ, 16В;
- резистор 75КОм - х2;
- резистор 51КОм (найближчий до 49,9) - х2;
- двухраз'емний USB-інтерфейс;
- шматочок алюмінієвої пластинки для використання в якості радіатора для стабілізатора, який має звичку вельми сильно нагріватися в процесі роботи;
- шматок термоусадки потрібного діаметру.

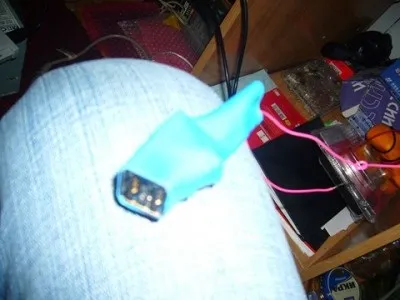

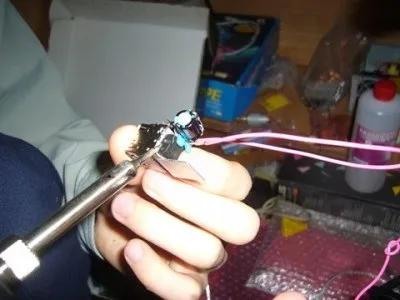

Влад, звичайно, висував бажання згуртувати все акуратненько на маленькій витравленої хустці з використанням SMD-радіодеталей, але цілком природна лінь і начебто як простота підприємства взяли своє, і ми зробили все на коліні, навісним монтажем, а потім затягли все це в термоусадку.

Бути може, і не особливо акуратно ... Але хто там в надрах моєї панелі буде колупатися-то ?!

Роз'єми розташував біля діагностичного, майже під попільничкою, трохи правіше - там він не впадає в очі, в той же час легко доступний. І підключити можна відразу два пристрої, а кабелі розвести в різні боки, як тільки забажається.
