Кутова сходи на другий поверх схема, креслення своїми руками

Як зробити кутову сходи?

Безпека

Грамотно розроблені креслення дадуть можливість звести всі недоліки до мінімуму. Для цього необхідно враховувати кілька вимог:

  • глибина сходинок. Для зручності ширина сходинок у вузьких і широких місцях повинна бути від 10 до 40 сантиметрів відповідно;
  • середину всіх забежних сходинок необхідно робити однією глибини, але не менше 20 сантиметрів;
  • від 12 до 22 сантиметрів - це оптимальна висота сходинок;
  • не можна допускати, щоб проступь виступала більше чотирьох сантиметрів.
  • в тому випадку, якщо Ви збираєтеся будувати конструкцію з поворотом в 180 градусів, то між маршами відстань повинна бути мінімум чверть від ширини сходинок;
  • 2 метра - це ідеальне відстань між перекриттями сходи і її маршем.

Кутова сходи на другий поверх схема, креслення своїми руками

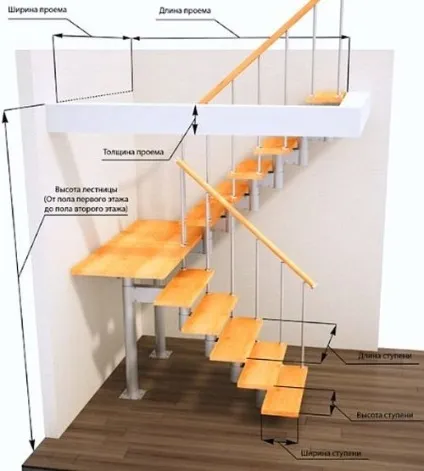

Під час проектування схеми г-подібної сходи, треба враховувати такі формули (де e - глибина сходинки, j - висота сходинки):

  • зручність сходинок: e - j = 12 см;
  • крок сходинок: 2 j + e = 62 (60-64) см;
  • безпеку сходинок: e + j = 46 см.

Кутова сходи на другий поверх схема, креслення своїми руками

Поворот на 90 градусів

Під час розрахунку зазначається точка «А», від якої відкладатися прямий відрізок АС. У такій ситуації можна вибрати 2 варіанти по розташуванню сходинок:

  • відрізок АС перетинає кутову щабель рівно посередині;
  • 2 ступені краями стосуються відрізка АС.

Кутова сходи на другий поверх схема, креслення своїми руками

При виборі останнього варіанта відкладатися відрізок руху ac, як показує схема. На криволінійній ділянці відкладаємо прямі b - це ширина сходинки. Після цього розраховуємо необхідну кількість забежних сходинок. Нехай це сходинки 1, 2, 3 і 4. Через край сходинки 4 відкладається пряма ЕВ, на якому точка «В» - це місце перетину ліній EB і CA. Після цього з точки «А» в довільному порядку відкладається лінія AD, на ній позначаються наступні точки: 2, 3 і 4. Це необхідно робити так, щоб довжина відрізка 2A, відповідала двом частинам, пряма 23 відповідала трьом, а відрізок 34 відповідно чотирьом . Мається на увазі, що за одну частину необхідно приймати відрізок 1, рівноцінний якийсь одиниці виміру (наприклад см).

З'єднайте точку 4 з точкою B. Після цього з точок 2 і 3 необхідно провести прямі відрізки до лінії AB, вони повинні бути паралельними В4. Точки, що Ви зазначили на АВ, з'єднуємо з 3 і 2, що розташовані по лінії ac. Ці проведені відрізки встановлюють будова забежних ступенів.

Кутова сходи на другий поверх схема, креслення своїми руками

зведення

А тепер давайте дізнаємося, як своїми руками спорудити забежних сходи.

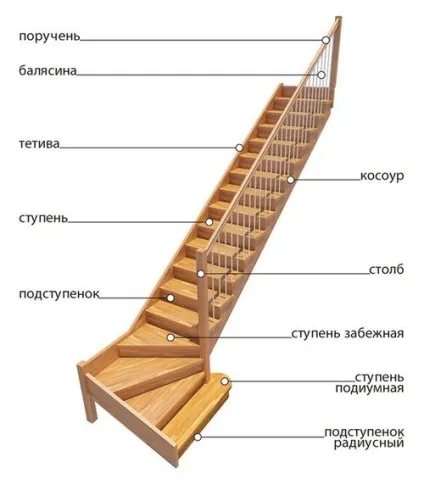

Сходи з кутовим поворотом містить два марші. Один марш складається з 8 сходинок, остання з яких переходить в підлогу верхнього поверху. В іншому марші - 2 ступені. Забежних сходинок вийшло 3 штуки з кутом повороту в 30 ° .:

Кутова сходи на другий поверх схема, креслення своїми руками

Сходи з кутовим поворотом споруджується на 2 косоурах за розмірами 50х300х3000 мм, один з них кріпитися до стіни, другий укріплений на стовпі, габарити якого 100х100х2500 мм. Попередньо треба закупити сходинки з параметрами 900х300х40 мм і поворотну площадку з розмірами 900х900х40 мм, з неї вирізати забіжні щаблі й балясини.

виготовлення косоуров

Кутова сходи на другий поверх схема, креслення своїми руками

В опорному стовпі насамперед потрібно виконати один паз. Саме в нього вставляється косоур.

Необхідно зробити невелику опорну конструкцію, яка потрібна для розпірки пристенного косоура, а так само буде служити підставою забежних ступенів. Вгорі косоури треба закріпити металевими куточками.

забіжні щаблі

Необхідно взяти кілька дощок з габаритами 90х90х4 см. Якщо біля сходів потрібно робити поворот в 90 градусів, можна обійтися трьома ступенями. Поділяємо дошку на 3 частини відрізками, які виходять з однієї точки обраного кута. Вирівнюємо довжину ступенів.

Кутова сходи на другий поверх схема, креслення своїми руками

У стовпі проробляємо пази, вони потрібні для того, щоб кріпити на нього забіжні щаблі, як показано на фото. Тепер потрібно доопрацювати встановлену опорну конструкцію таким чином, щоб укласти на неї сходинки. Використовуючи саморізи, кріпимо поворотні сходи до каркасу, а внутрішні кінці необхідно вставити в пази, попередньо промазані сумішшю клею ПВА з тирсою.

Кутова сходи на другий поверх схема, креслення своїми руками

Саморізами з утопленими головками, кріпимо прямі ступені. За допомогою тятиви кріпимо другий марш сходів. Край тятиви необхідно відрізати таким чином, щоб потім без труднощів змонтувати вхідний стовп.

Кутова сходи на другий поверх схема, креслення своїми руками

установка перил

Для установки балясин в сходинках висвердлюють невеликі отвори, діаметром трохи меншим, ніж шканта для кріплення, і промазиваются всередині клеєм. Такий же паз роблять в центрі балясин.

За всіма балясин натягуємо мотузку для визначення кута нахилу поручнів і зрізають все зайве. Тепер балясини готові до установки на них поручнів. Вони прекрасно кріпляться саморізами, які можна красиво приховати за допомогою різної фурнітури або шпаклівки, як видно на офто.

Кутова сходи на другий поверх схема, креслення своїми руками

Підведемо підсумки

Кутова сходи з забіжними сходинками - це відмінний варіант економії місця в будинку. Використовуючи рекомендації, які наведені в цій статті, можна досить легко своїми руками спорудити сходи з забіжними ступенями для дачі і будинки. Але раджу в першу чергу розробити креслення майбутнього споруди з усіма необхідні розрахунками, щоб конструкція прослужила вам не один рік.
