Креслення самогонного апарату

Не знаєте, як зробити хороший самогонний апарат своїми руками? Які використовувати матеріали, обладнання, як правильно вибирати ємності? В даній статті дано чіткі інструкції, описана конструкція самогонного апарату зі схемами і точними кресленнями. Дотримання рекомендацій фахівців допоможе створити вдома агрегат для перегонки браги, витративши мінімум коштів і сил.

Тут повністю описаний процес на прикладі створення реального агрегату. Цей самогонний апарат був зроблений своїми руками більше 2-х десятиліть назад, він до цього дня справно працює і видає готовий продукт відмінної якості. Щоб ваш саморобний помічник прослужила не менше, варто ретельно вибирати матеріали. Алюмінієві і мідні не придатні для таких цілей. Звичайна сталь також вступає в реакцію з кислими середовищами. Наш вибір повинен лягти на ті матеріали, які можуть безпечно взаємодіяти з харчовими продуктами. Це титан і нержавіюча сталь. Сплави з титаном дуже дорогі, і доцільно у багатьох випадках вибрати магазинний самогонний апарат, а своїми руками спорудити щось інше.

Деталі й тару з нержавіючої харчової сталі знайти досить просто, вони є в кожному будинку. Не варто використовувати гумових шлангів і прокладок. При контакті зі спиртовмісними напоями та продуктами вони починають негативно позначатися на їх запах і смак. За часів створення цього агрегату для самогону високоякісного силікону було не дістати. Тому ущільнювальні елементи виконані з натуральної шкіри гарною вичинки.

Якість ємності для нагріву браги сильно впливає на якості кінцевого продукту. Можна для цього пристосувати молочний бідон. Промислова тара об'ємом 38-40 літрів виконана з харчового алюмінію. Герметизація забезпечується завдяки наявності спеціального затиску. Якщо подібної тари немає в наявності, в компанії «Алкопрібор» можна придбати спеціальні баки і бідони і нержавіючої сталі високої якості.

Один з важливих елементів самогонного апарату - охолоджувач. У найпростіших кресленнях можна побачити, що він представлений металевим змійовиком. Рекомендований діаметр - 8-10 мм. Але все залежить від габаритів всієї конструкції і обсягу переганяється браги. На малюнку показано, як зробити змійовик для самогонного апарату своїми руками. В якості основи, на яку навивается тонкостінна трубка, можна використовувати будь-який рівний і гладкий предмет з круглим рівним перетином. Відмінно підійде для таких цілей і скляна пляшка, наприклад, від вина.

На малюнку показано створення охолоджувача з нержавіючої трубки, яка намотується на брусок діаметром 35 мм. Спочатку необхідно засипати майбутній змійовик піском, щоб він в процесі намотування не деформована і не зламався. Кінці можна закрити пробками або затиснути плоскогубцями. 2 метра - оптимальна довжина заготовки. З одного боку до прутки необхідно приварити гайку відповідного діаметру так, як показано на малюнку. Після того, як змійовик готовий, кінці слід звільнити, пісок висипати. Потім ретельно промити охолоджувач проточною водою.

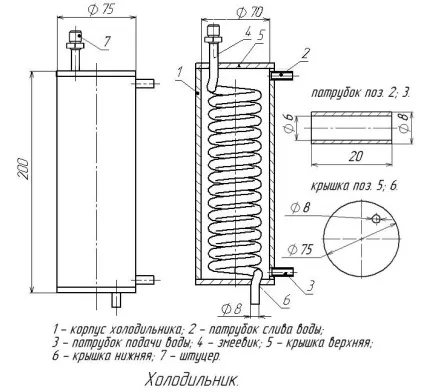

У прикладі для корпуса холодильника використовується труба діаметром 75мм. У нижній і верхній частині були виконані отвори діаметром 8 мм. через них будуть згодом виведені кінці змійовика самогонного апарату, зробленого своїми руками. Охолоджувач необхідно помістити, згідно з кресленням, далі надягають кришки і патрубки, всі деталі добре приварюються. На наступному етапі важливо перевірити герметичність конструкції. Необхідно приварити штуцер з різьбленням зовнішнього типу, він повинен бути в отворі на подачі води. Саморобний холодильник для самогонного апарату готовий.

Розглянутий апарат показав на практиці відмінну пропускну здатність конденсату - до 8 літрів на годину. Але для цього важливо дотримуватися схеми, трубка повинні бути не менше 2-х метрів завдовжки. Якщо хочете отримати хороший домашній самогон, гнати самогон варто при швидкості не більше 3-х літрів на годину. При більш високих показниках в саморобних апаратах може спостерігатися інтенсивне кипіння браги. А це - надходження в самогон зайвих домішок, що є негативним моментом. При складанні охолоджувача важливо не порушувати правила: подається холодна вода знизу, а відпрацьована зливається через верхній отвір. Якщо зробити навпаки, ефективність теплообмінного вузла падає в рази, за рахунок протихід рідини.

Лінія ПГС (паро-газової суміші) повинна оснащуватися відстійником, який розташовується між охолоджувачем і перегінним баком. Це необхідно для затримки і збору важких фракцій (сивушних масел).

Між баком і холодильником на лінії паро-газової суміші (ПГС) бажано поставити відстійник, який уловлює важкі фракції, якість продукту при цьому значно поліпшується. Через брак кращого, для скидання сивухи можна використовувати стандартну скляну банку з підведеними до неї трубками.

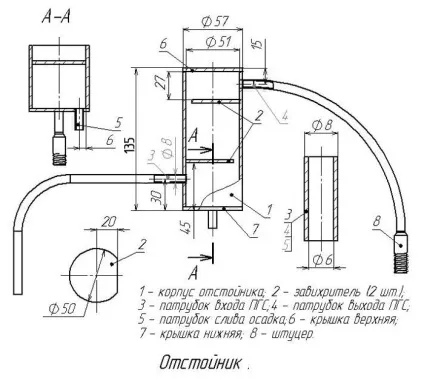

На кресленні самогонного апарату представлений корпус, який виконується з нержавіючої сталі. У циліндрі, роль якого грає труба діаметром 57мм, слід просвердлити 2 отвори діаметром 8 мм. У них слід встановити вигнуті трубки, як показано на ескізі. До верхньої трубці приварюється штуцер, важливо, щоб у нього була зовнішня різьба. Шви необхідно добре проварити, щоб забезпечити герметичність відстійника. Внутрішня частина циліндра комплектується 2-ма Завихрювачі, розташованими на протилежних стінах. При приєднанні кришок в торцях відстійника слід пам'ятати, що верхня повинна бути глухий. А в нижню деталь монтується патрубок через заздалегідь підготовлений отвір, як показано на кресленні самогонного апарату, а точніше, відстійника для нього.

Принцип роботи даного блоку: ПГС потрапляє в циліндр. Одночасно суміш розширюється і проходить по створеному лабіринту, в процесі чого випадають в осад сивушні масла, вони виводяться через нижній патрубок по гумовій трубці. На час відбору продукту трубку можна перетиснути звичайної білизняний прищіпкою. Злив осаду можна проводити 1 раз на годину, за цей час він не встигає піднятися до патрубка і зіпсувати готовий продукт.

Виконавши всі окремі елементи по кресленнях самогонного апарату, можна зібрати всю конструкцію. Спочатку необхідно виконати отвір в кришці молочного бідона, через нього пропустити всередину трубку з різьбленням зовнішнього типу. З внутрішньої сторони кришка повинна ущільнюватися прокладкою. Зверху на різьбу нагвинчується гайка з нержавіючої сталі. Верхня частина також ущільнюється прокладкою з силікону (шкіри), встановлюється штуцер і закріплюється. Потім необхідно приварити трубку, що виходить з нижньої частини відстійника. Добре перевірити її з'єднання зі штуцером на герметичність. За допомогою гайки до трубки, що веде з відстійника домашнього самогонного апарату, кріпиться накидна гайка.

Тепер самогонний апарат, зроблений своїми руками і зусиллями, повністю готовий до роботи. Перед заливанням браги необхідно ще раз перевірити герметичність усіх швів і різьбових з'єднань.
