Кран-балка своїми руками - креслення, фото, відео
Іноді при роботі під капотами автомобілів виникає необхідність в сприянні додаткових механізмів, які зможуть допомогти витягнути або вивісити двигун, при цьому залишивши в ямі під машиною досить простору для доступу до всіх деталей авто. В ідеалі таке пристосування, що надає допомогу в ремонті автомобілів, повинно:
- не захаращувати місце в гаражі;
- розбиратися на складові елементи;
- бути незалежним від стельового стаціонарного рим-болта.
Саме таким механізмом і є власноруч виготовлена кран-балка.
Спорудження кран-балки для гаража своїми руками

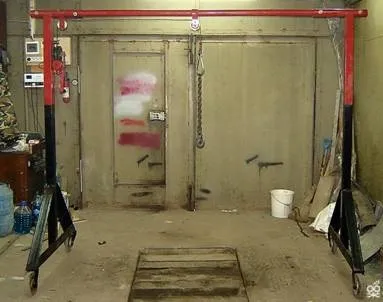

1. В результаті виконання всіх нижчеописаних дій буде споруджена кран-балка, яка буде виглядати в зібраному стані ось так:
2. У розібраному ж стані цей інструмент для гаража буде мати такий вигляд:
Висота такої кран-балки становитиме 250 см, ширина - 415 см. Основа стійок матиме розмір 120 см. Всі розміри розраховані під роботу з легковими автомобілями. Якщо ж необхідна кран-балка для роботи з більш масивними авто, то краще посилити конструкцію, виготовивши А-образні вертикальні стійки і додатково використавши косинки для опор штанги; використовуваний же матеріал повинен буде мати великі розміри, ніж ті, що наведені.
3. В якості матеріалів для кран-балки будемо використовувати:
- трубу діаметром 10 см, яка послужить поперечної суцільнотягненої штангою;
- труби діаметром 11 см, які будуть виконувати роль опор штанги;
- болти М: 16 для прикріплення до опор штанги;
- труба квадратного профілю 10х10 см, яка використовується в якості стійки;
- куточок 10х10 см для заснування і скосів;
- ролики під трос (можна використовувати ролики від приводу дверей ліфта).

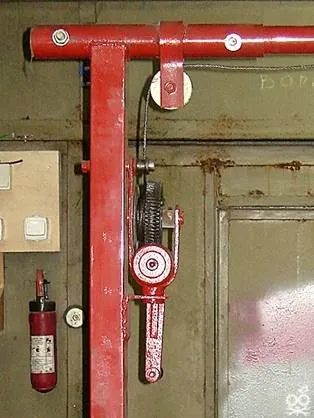

4. Кріплення роликів відбувається до смуги 5 см, яка внахлест приварена до місця з'єднання штанги з опорами.

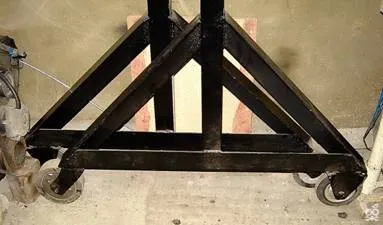

5. Для забезпечення рухливості інструменту до стійок привариваются ролики, взяті з контейнерів, які використовуються на складах.
В розкладному вигляді цей предмет займає зовсім мало гаражного простору.

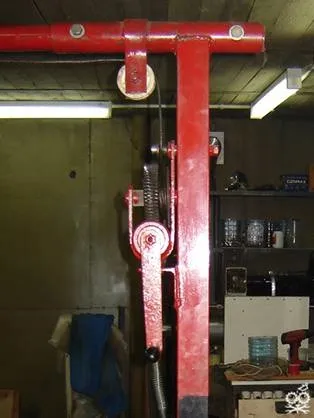

6. Механізм для підйому споруджується з ручної черв'ячної лебідки г / п 800 кг, що має сталевий трос, шляхом її приварювання до вертикальної стійки.
7. Замість лебідки можна застосувати і тельфер, але в цьому випадку в якості штанги застосовується не звичайна труба, а подвійний тавр.

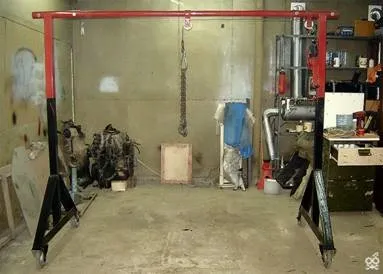

Така кран-балка легко виконує поставлені перед нею завдання, безпроблемо витягуючи двигун і піднімаючи передню частину машини.
