Козирок над гаражем як зробити своїми руками, робочий ескіз навісу над воротами, варіанти
Козирок над гаражем
Згадаймо довгий козирок кепки-бейсболки, що захищає очі від сонця і дощу. Ось і відповідь на питання - навіщо над гаражними воротами потрібен козирок.
У дощовий лінь ви спокійно запрёте замки на воротах, а потім, відкривши парасольку, зробить крок з-під навісу в негоду. З козирком не доведеться і сніг від воріт відгортати. Та й чим, власне? Лопата адже в гаражі!
Під метр вильоту козирка снігу набереться небагато. Хіба що вітром надує. У всякому разі, відкрити стулку або хвіртку, щоб протиснутися всередину по лопату, завжди вдасться.
Важкий сніг, руйнівний вітер
Вибираючи матеріали для навісу слід врахувати, що враження легкості снігу оманливе. Вологий сніг, який буде накопичуватися на козирку. дуже важкий. Це одна сніжинка - пушинка. На навісі 1,0 х 4,0 м сніговий наст, товщиною всього лише з пачку сигарет (10 см) буде важити близько 0,4 тонни!
Ще одну небезпеку становлять пориви вітру. Навіс має високу парусність, кріпити його потрібно надійно.

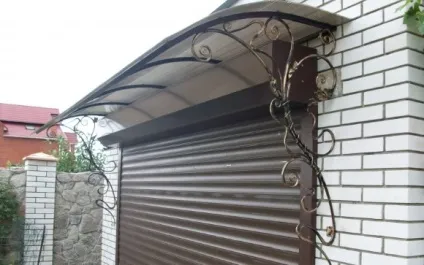

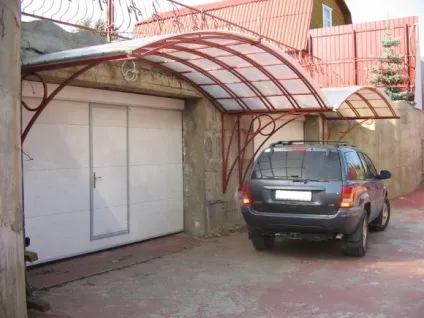

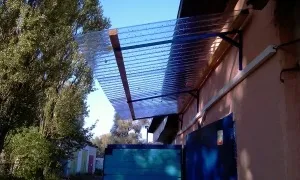

Зроблений своїми руками козирок над гаражем - фото:
вибираємо матеріали
У нашому розпорядженні практично весь спектр покрівельних матеріалів - від недорогого хвилястого шиферу до металочерепиці. Крім того, для козирків нерідко використовуються азбоцементні листи, різні види профільованого листового металу.
Якщо гараж перекритий залізобетонними плитами, козирок можна відлити з того ж армованого бетону в продовження плит. Це варіант вимагає інженерного розрахунку і роботи професійних будівельників.
полікарбонат
Існує ще один популярний матеріал - полікарбонат. Це легкий, гнучкий, міцний світлопроникний кольоровий листової полімер. Особливо міцний монолітний полікарбонат. Він схожий на прозоре оргсекло. Інший різновид має порожнисту внутрішню структуру, подібну до бджолиних стільників.
Стільниковий по міцності дещо поступається монолітному, але він і дешевше. До того ж стандартні листи моноліту 3,0 х 2,0 м в нашому проекті економно використовувати не вийде.
конструкція
Пропонований навіс над воротами призначений для гаражів, складених з цегли, піноблоків та інших подібних матеріалів.
Традиційних базових варіантів конструкції козирка кілька:
- вигнутий навіс-арка;
- двосхилий навіс;
- плоский прямокутний козирок, встановлений під кутом до фасаду.
Вибираємо останній варіант, як самий бюджетний і не вимагає особливих навичок для власноручного втілення.
В якості покрівлі навісу зупинимося на ніздрюватому полікарбонат товщиною 6 мм. Це оптимальний варіант і за ціною, і за зручністю транспортування. Він не схильний до корозії, несприйнятливий до температурних режимів сезонів, не вимагає фарбування, не затенит світло.
Читайте статтю тут про те, як вибрати гаражні ворота.
Стійки, що підтримують козирок знизу, не повинні заважати стулок воріт відкритися на кут, достатній для в'їзду-виїзду вашого автомобіля.
Стійок. утримують навіс, тут може бути три, по краях і в центрі.
При виборі матеріалу для опорних стійок відкидаємо дерев'яний брус через недовговічності.
Алюмінієвий профіль для каркаса теоретично цілком би підійшов, але в наших кустарних умовах місця з'єднань доведеться кріпити безліччю куточків на саморезах. Сварка ж алюмінію - процедура малодоступна і дорога.
Чи то справа - сталь. Матеріалом для міцних стійок нам послужить сталевий куточок 50 х 50 мм. Зварювальний апарат, захисну маску, болгарку та перфоратор можна взяти напрокат на добу. Але якщо роботи розпочати з раннього ранку, орендоване обладнання звільниться до вечора.
Робочий ескіз
Як зробити козирок на гаражі? Починаємо з ескізу:
- Знімаємо і фіксуємо розміри фасаду, воріт, простінків. У нашому прикладі прямокутний козирок нахилу над воротами на 15 градусів, його виліт складе близько метра.
- При стандартній 3-метрової ширини воріт, козирок простягнеться по фасаду на 4 метри. Згадуємо шкільну геометрію, викреслює два трикутника, що забезпечують прийнятий кут нахилу. Довжина верхнього елементу трикутника повинна становити 1,0 метр - такої ширини буде покрівля навісу.
- За стороні, прилеглою до фасаду, можна зробити в 15-20 см виноси сталевого куточка для більш надійної фіксації каркаса на стіні. Трикутники постачаємо ребрами жорсткості в формі англійської літери W.
- Обидві трикутні опори з'єднуємо двома поздовжніми 4-метровими куточками. У центрі отриманого прямокутника 1,0 х 4,0 м розміщуємо поперечний куточок. На ньому будуть поєднані два листа покрівлі.
- Вправо і вліво від центру розміщуємо інші несучі покрівлю поперечні куточки з кроком не більше 40 см. Довжина кожного з цих куточків - 1,0 м.
- За куточках, прилеглим до стіни, розмічаємо отвори для анкерних болтів. Такі болти не дешеві, але їх можна замінити спеціально нарізаними загостреними стержнями з 10-12 мм сталевої арматури. Забивши такий стрижень глибше в стіну, обварюються його по кутку, зайвий шматочок стрижня обрізаємо болгаркою.
В цілому ескіз дасть вам повне уявлення про конструкцію, дозволить точно розрахувати необхідну для навісу кількість матеріалів, кріплення, підрахувати їх вартість.

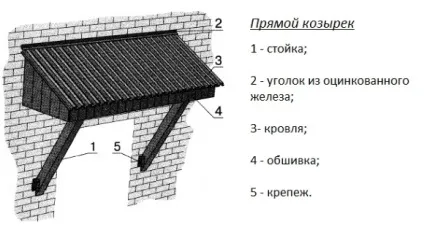

Ескіз козирка над воротами гаража:
ковані елементи
Нині в будівельних торгових центрах пропонується хороший вибір декоративних кованих елементів. Не варто упускати можливість прикрасить ними стійки навісу.
Візьміть з собою в магазин ескіз з розмірами, і підберіть відповідні елементи. Крім естетичності вони додадуть стійок додаткову жорсткість.
Купівля матеріалів
У магазинах довгі листи пористого 6-мм полікарбонату шириною 2,01 м нарізають на шматки з кроком в 1,0 м.
Чому б нам не взяти більш товстий полікарбонат. Справа в тому, що листи товстіший в багатьох магазинах різати відмовляються. Просимо відрізати 2 метри і розрізати наш лист навпіл.
Отримуємо матеріал для навісу з двох аркушів 2,0 х 1,0 м бажаного кольору. Тут же купуємо саморізи з Термошайба для кріплення листів. Можна обійтися і без них, використовуючи саморізи і широкі шайби з гаражного арсеналу кріплення.
Потрібно лише пам'ятати, що віджимати стільниковий полікарбонат не можна. Необхідно мало не дотягувати кріплення, залишаючи полімеру мікрозазори для теплового розширення. В іншому випадку через рік-другий в його структурі можуть з'явитися тріщини.
Потрібен ще профіль примикання до стіни. Він не дозволяє дощовій воді стікати по стіні в щілину між листами полікарбонату і фасадом.
Цей елемент можна замінити пластиковим плінтусом або бляшаним куточком-відливом.
Торцеві замикають профілі перешкоджають волозі проникнути в порожнині пористого листа. Їх можна замінити спеціальної торцевої стрічкою.
При покупці металевих куточків для зручності перевезення просимо нарізати їх під приблизний (а якщо добре попросити - і точний) розмір. Для болгарки купуємо відрізний диск по металу, для перфоратора - свердло по бетону під установку анкерних болтів і свердло по металу під діаметр болтів або саморобних арматурних кріпильних стрижнів.
Приступаємо до справи
Як зробити козирок над гаражем? Для комфортної роботи вам знадобиться один-два помічника.
- Напередодні головних робіт промазуємо заготовлений метал антикором. грунтуем залізним суриком, фарбуємо. До початку робіт фарба повинна висохнути.
- Нарізаємо і загострюємо кріпильні стрижні з арматури.
- По фасаду розмічаємо отвори під обраний тип кріплення каркаса до стіни, свердлимо їх, очищаємо про пилу.
- На рівній поверхні розмічаємо сталеві куточки за розмірами ескізного креслення. нарізаємо. Для естетичності з'єднань конструкції торці куточків, що йдуть по периметру покрівлі, обрізаємо під 45 градусів.
- Збираємо трикутні опори, зварює, не забуваючи молотком збивати окалину. Приварюють ребра жорсткості, ковані елементи.
- Відновлюємо фарбою обгорілі при зварюванні місця.
- Кріпимо опори до стіни, ретельно вивіряючи вертикаль-горизонталь будівельним рівнем. Потім приварюють поздовжній куточок, що йде уздовж стіни, кріпимо його до фасаду. Слідом за ним приварюють зовнішній поздовжній куточок, поперечки.
- Укладаємо на каркас листи полікарбонату. прикріплюємо саморізами.
Додатковий захист з секретом
Однак навісний замок додатково захистити все одно не завадить. Навіс вологому повітрю - не перешкода, він вільно проникне в замкову щілину піддає внутрішній механізм корозії. А в перші нічні заморозки сконденсована всередині волога перетвориться в лід, і намертво заблокує замок.
Якщо ж ворота забезпечені лише внутрішніми замками, прикрийте замкові щілини невеликими листами гуми. прикріпленими сталевий смугою на саморезах до стулок над замками.
Для цих цілей відмінно підійдуть відірвані бризковики.
А для «аварійного» балончика можна передбачити непримітний тайничок в конструкції стійки. Наприклад, приварити до однієї зі стійок вертикальний обрізок труби під розмір балончика. Вставляємо його знизу в трубу, затикаємо пробкою від шампанського. Коли знадобиться - висмикнемо пробку, і рятівний балончик випаде в долоню.
висновок
От і все. Можна відійти подалі і помилуватися своєю роботою. Ваш гараж придбав новий вигляд.
Козирок з кольорового полікарбонату ніякого спеціального догляду не потребують. Потрібно лише іноді мити його від пилу та не забувати зчищати снігові шапки взимку.
