Котушка для проводу своїми руками

Електрична перенесення в домашньому господарстві є невід'ємною частиною. Проблем не виникає коли перенесення довжиною всього пару метрів, але от коли довжина перенесення досягає 15-50 метрів, стає досить незручним постійно розмотувати і змотувати її.

Рішення даної проблеми існує досить давно, в продажу є електричні подовжувачі на котушці. Але вся проблема полягає в тому, що ціна таких котушок за хмарність, а якість часом залишає бажати кращого.

З іншого боку котушку для проводу можна легко виготовити своїми руками. що буде на порядок дешевше. Причому ви зможете використовувати провід, такої довжини і такого перетину який необхідний для ваших цілей.

Для виготовлення подовжувача на котушці нам знадобиться: електрична вилка, провід, розетка, ну і, зрозуміло, сама котушка. Але де, ж взяти котушку? Для цих цілей підійдуть котушки від телевізійного кабелю, ланцюгів, тросів і т.д. Можна пройтися по будівельних ринках або дрібним магазинам, де торгують даними матеріалами, і придбати порожню котушку.

Але якщо у вас немає часу або бажання ходити по магазинах і випрошувати котушку, то її легко можна зробити самостійно. А всього-то нам знадобиться:

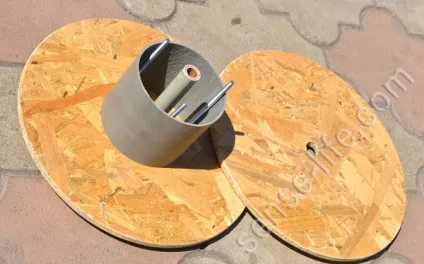

- шматок фанери або OSB 60х30см товщиною 8-10мм,
- 9см пластикової каналізаційної труби діаметром 110мм
- 3 болта М6 або М8 довжиною 120мм з гайками.

Найголовніше це виготовити боковини (щічки для котушки). Я звик робити все рівно, тому запропоную свій варіант.

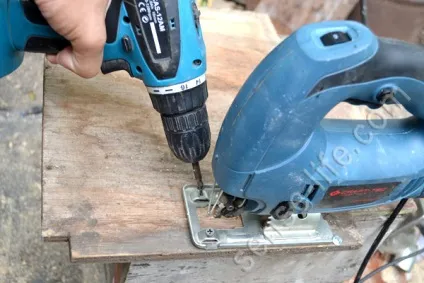

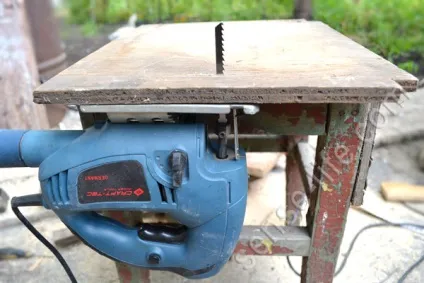

У непотрібному шматку фанери робимо отвір для пилки електролобзика, і кріпимо підошву електролобзика шурупами до фанери.

Після чого перевертаємо електролобзик і прикручуємо фанеру, до якої не будь яка виступає поверхні (стіл, стілець, пень і т.д.)

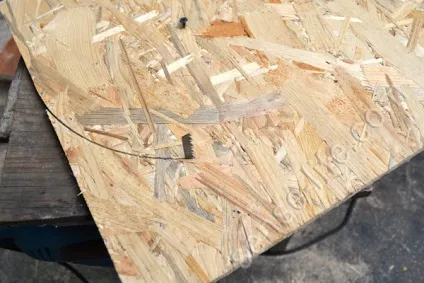

На відрізку заготовки (фанери або OSB) відзначаємо центр (в моєму випадку радіус склав 15см) і свердлимо отвір для шурупа, після чого вставляємо заготовку впритул до сопілці, і кріпимо фанеру шурупом, тільки сильно не затягуємо, нам потрібно, щоб заготовка оберталася навколо своєї осі.

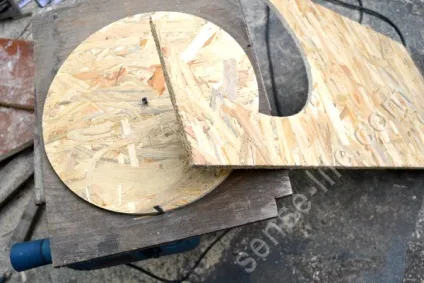

Включаємо електролобзик (затискаємо кнопку фіксатора), і починаємо провертати заготовку (фанеру) навколо осі. Таким чином, ми отримаємо ідеально круглі боковини для нашої майбутньої котушки.

У боковинах свердлимо отвори під стягуючі болти, і по центру свердлимо отвір для осі. Оскільки з плином часу центральний отвір може розбитися, я вирішив використовувати втулку з пластикової 1/2 "труби. Втулка, зі зворотного боку повинна виступати на 15-20мм, щоб болти не чіплявся за каркас.

Якщо для вас цей варіант складний, то можете виготовити котушку за принципом, як я робив котушку для садового шланга.

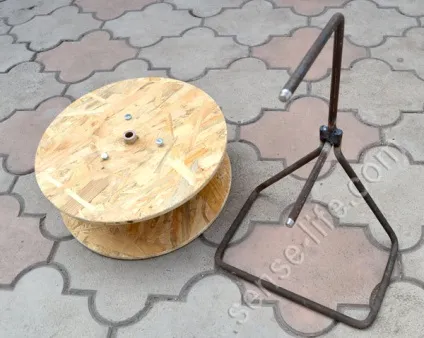

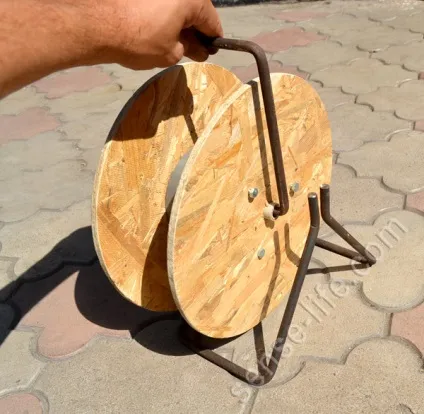

Каркас був зігнутий з 10мм прутка, і складається з двох частин, рукоятки і опори. В принципі якщо не потрібна опора, то можна виготовити тільки рукоятку (зігнути пруток у вигляді літери П), цього достатньо буде щоб розмотувати і змотувати котушку.

Після примірки, рукоятку приварюють до опори. На рукоятці нарізаємо різьблення М10, для гайки, яка буде фіксувати котушку.

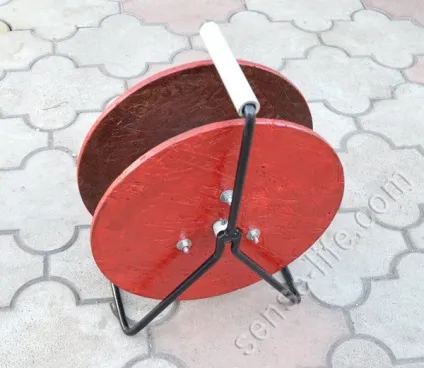

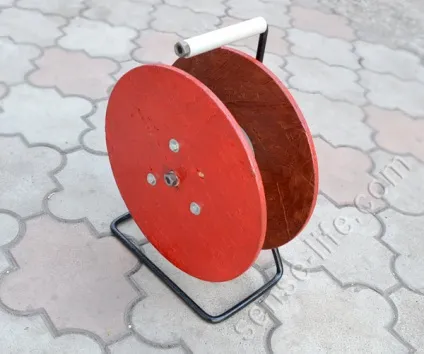

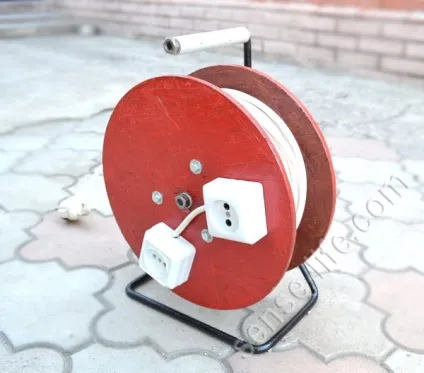

Каркас і котушку бажано пофарбувати, щоб фанера НЕ розшарувалася і довше прослужила, після чого виробляємо збірку.

Залишилося тільки намотати дріт, і встановити вилку з електричної розетки.

Що стосується дроти, то я використовую ПВС 2х1,5мм, на ринку вибираю той, що м'якше. Подібного зразка котушка, з проводом ПВС у мене прослужила 7 років без будь-яких нарікань
