Призначення пальників полягає в організації подачі органічного палива і повітря в топку і створення в ній умов для процесу горіння, що забезпечує повний випал палива.
Для спалювання мазуту і газу в топках котлів типу Е (ДЕ) широкого поширення набули пальники типу ГМГ, конструкція і принцип роботи якого докладно описані в [Александров, Зиков].
Конструкція газомазутних пальника типу ГМГ приведена на малюнку 3.
Пальник ГМГ призначені для смовместного і роздільного спалювання газоподібного і рідкого палива.
У пальнику встановлена паромеханіческая форсунка для спалювання рідкого палива, яка забезпечує шорошее якість розпилу у всьому діапазоні регулювання навантажень.
У мазутную форсунку (2) подається мазут і пар для распилв мазуту. У форсунці мазут по внутрішній трубі надходить до кільцевому Завихрювачі, з якого по тангенціальним каналах мазут подається в камеру завихрення. У камері завихрення рідке палива набуває вращательно-поступальний двоженіе і за рахунок відцентрових сил розпилюється на виході з сопла.

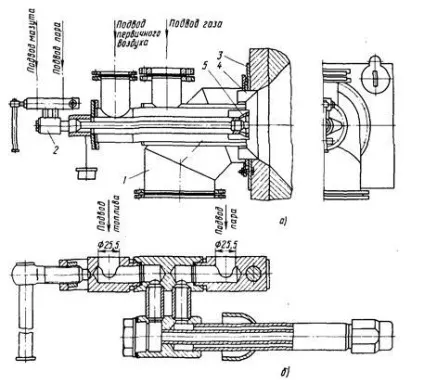

Малюнок 3. Пальниковий пристрій пита ГМГ: а - пальник; в -0 форсунка; 1 - газоповітряна частина; 2 мазутний пальник; 3 - монтажна плита; 4 - регістр вторинного повітря; 5 - регістр первинного повітря.
Повітря в пальник надходить двома потоками. Близько 15% від загальної кількості у вигляді первинного повітря через регістр первинного повітря (5) він подається до кореня факела. У регістрі потік повітря закручується, забезпечуючи хороше перемішування його з паливом.
Інша частина палива у вигляді вторинного повітря в кількості приблизно 85% від загальної кількості закручується в лопатковому апараті регістра (4) лопатками встановленими під кутом 45 0 до напрямку дріженія потоку. Регістри первинного і вторинного повітря виконуються лівого і правого обертання.
Газоподібне паливо подається до кореня факела.
При роботі котла на рідкому паливі подача первинного повітря в пальник не регулюється. При роботі на газі, витрата первинного повітря змінюється пропорційно витраті газу регулятором повітря.
