Конструкції і розміри комунікаційних підлогових шаф
Основна перевага в застосуванні підлогових шаф - це оптимальне розміщення встановленого обладнання.
Про конструкції і розміри комунікаційних підлогових шаф розповість фахівець компанії мережевого обладнання e-server.com.ua.

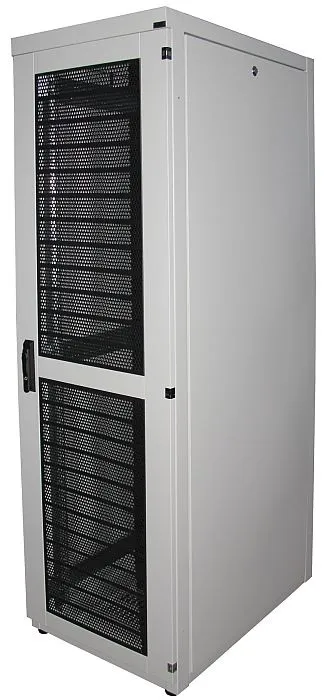

Шафа серверний підлоговий 24U 600 × 600
стандартні конструкції
По конструкції покриття телекомунікаційні шафи можуть бути суцільнозварними або розбірними. Перші мають передню і задню зварні рами, на які приварені металеві листи і встановлені двері. Раби розбірних шаф легше і зібрані в конструкцію на метвиробах. За своїми технічними характеристиками обидва види практично не відрізняються.
Двері можуть бути суцільнометалевими, перфорованими, обладнаними оглядовим вікном або повністю пластиковими. Перфоровані двері дешевші і забезпечують хорошу природну вентиляцію, але недостатньо добре захищені від проникнення всередину пилу. Навішування дверей може бути виконана з лівого або з правого боку. Бічні стінки також можуть мати додаткову перфорацію в нижній частині.
Телекомунікаційний шафа 42U 600 × 800 Rackmount
У нижній і верхній кришці підлогового шафи зазвичай роблять спеціальні отвори для вводу кабелів і встановлення вентиляційних решіток. Крім цього на нижній кришці передбачені місця для закріплення гвинтових опор або коткових роликів, які входять в загальну комплектацію.
В якості додаткового обладнання підлоговий серверну шафу може бути оснащений:
- системою розподілу харчування, що складається з блоків розеток різних типів;
- примусової вентиляції у вигляді осьових вентиляторів, закріплених в даху і підставі, на окремій полиці або на двері;
- кабельними організаторами, лотками, уведеннями і перемичками;
- системою кондиціонування для підтримки постійного температурного режиму всередині шафи;
- внутрішнім підігрівом, в тих випадках коли обладнання встановлюється в неопалюваному приміщенні;
- моніторинговими пристроями, що стежать за температурою, вологістю, задимленістю і іншими параметрами;
- системою автоматичного пожежогасіння.
Підлоговий шафа Triton 42U (1970 × 800 × 800)
Розміри телекомунікаційних шаф
Стандартна висота, яку має підлоговий серверну шафу. визначається в юнитах U (1,75 дюйма або 44,45 мм), і перебувати в межах від 11U до 46U. Така одиниця виміру обрана через те, що вона повністю відповідає розмірам консольної полиці для установки обладнання.
Тобто висота шафи в юнитах може визначати максимально можливу кількість полиць усередині. Ширина шаф по каталогу 600, 800 або 1000 мм, а глибина 600, 800, 1000, 1100 і 1200 мм.
Підлоговий шафа Triton 45U (2105 × 800 × 900)
Вибираючи підлоговий шафа, визначатися тільки його розмірами і встановленим додатковим обладнанням, не варто. Дуже важливими факторами для вибору також є: товщина стали, якість збірки та фарбування, допустима механічна навантаження. Забезпеченість вентиляцією, природною або примусовою, забезпечує для тільну безаварійну роботу встановленого всередині обладнання.
Також слід звернути особливу увагу на ступінь захисту від несанкціонованого проникнення, особливо в тих випадках, коли шафа буде встановлений відкрито. Зберегти недоторканним дороге обладнання дуже важливо, а тому конструкція шафи повинна бути надійною.
