Конструкції безригельного каркаса

По термінах будівництва безрігельной системи могутконкуріровать тільки зданіявозводімие із залізобетонних панелей. Але якість панельного житла не відповідає сучасним вимогам. Зокрема, багатьох покупців не влаштовує неможливість перепланувань і неминуча однотипність зведених будинків.

Перевага безригельного каркаса КБК, перш за все, полягає в обмеженому наборі складових елементів, з одного боку, і в багатстві можливостей внутрішніх планувальних рішень, створення неповторюваного набору квартир з кімнат і обсягів, використанні місцевих матеріалів для пристрою зовнішніх огороджувальних стін і внутрішніх перегородок, з іншого боку. Простіше вирішується проблема перепланування внутрішніх просторів.

Переваги сборнойбезрігельной системи КБК з економічної точки зору подтверждаютсятем фактом, що в Сибіру і на Уралі не поодинокі випадки, коли підрядники, які застосовують конструктивну безрігельной систему будівництва, вигравали тендери у компаній, що будують в «моноліті».

Система КБК значно краще пристосована під складні умови будівництва. Вона більш індустріальна: застосовується менше монолітного бетону на будівельному майданчику, а значить, виникає менше складнощів взимку. Немає необхідності залучати великий штат кваліфікованих співробітників і спецтехніки. Таким чином, основна маса проблем переноситься на завод. Забезпечення якості каркаса значною мірою лежить на заводі і залежить від якості металлоформ. Така система менш трудомістка і по швидкості зведення будівлі перевершує практично будь-яку іншу. Так, в день бригада з 5-6 чоловік спокійно монтує 200кВ. м (при наявності залізобетону).

Якщо говорити про технічну сторону технології, то можна відзначити, що система конструкцій передбачає застосування нерозрізних (багатоповерхових) колон перетином 400 (мм) х 400 (мм) з граничною довжиною 9900 (мм). При стику колон передбачається примусовий монтаж, що складається в сполученні фіксуючого стержня верхньої колони з патрубком верхнього торця нижньої колони. У місцях примикання перекриттів (на висоті поверху) в колонах передбачені шпонкообразние вирізи, в межах яких арматура колони оголена.

Система конструкцій безригельного каркаса «КБК» передбачає застосування панелей перекриття заводського виготовлення максимальними розмірами 2980 (мм) х 2980 (мм) х 160 (мм).

Панелі перекриття в залежності від місця розташування в каркасі можуть бути надколонние (НП), міжколонного (МП) і середні (СП).

Монтаж конструкцій ведеться в наступному порядку: монтуються колони і замонолічуються в фундаменті; встановлюються і приварюються до арматури колон надколонние панелі; далі монтуються міжколонного і середні панелі. При установці панелей арматурні випуски торців поєднуються таким чином, що утворюється петля, в яку вставляється арматура.

Система конструкцій безригельного каркаса призначена для будівництва широкого спектру міських споруд (житлових, громадських і допоміжних будівель адміністративно-побутового призначення). З використанням збірно-монолітнойбезрігельной системи зводяться не тільки висотниезданія, а й школи, дитячі садки тощо

Така універсальність системи «КБК» забезпечується за рахунок поєднання наступних властивостей:
а) Несучу основу каркаса будівлі в «КБК» складають колони і плити перекриття, які виконують роль ригелів, для елементів жорсткості використовують зв'язку або діафрагми, що дозволяє забезпечити в будівлях прольоти 3.0, 6.0 м, висоту поверхів в будинках 2.8, 3.0, 3.3 і 3.6 при основній сітці колон 6 х 6 м.
Несуча здатність перекриттів дозволяє використовувати каркас в будівлях з інтенсивністю розрахункових навантажень на поверх до 1200 (кг / м2).
б) Конструкція стін передбачає виконання ними тільки обгороджує функції. Стіни можуть розроблятися з поверховій розрізанням, тобто спиратися на плити перекриття і передавати вертикальне навантаження від власної ваги на плити перекриття кожного поверху; навісними або самонесучими, що дає можливість максимального використання для огороджувальних конструкцій місцеві не конструкційних матеріалів, в тому числі монолітних стін.
в) У будівлях заввишки до 5 поверхів в звичайних умовах будівництва застосовується рамна конструктивна схема без використання додаткових елементів жорсткості, в інших випадках - рамно-связевая конструктивна схема, в якій використовуються зв'язку або діафрагми.

Система розрахована на зведення будівель заввишки до 25 поверхів (до 75 метрів) в звичайних умовах будівництва. У районах з сейсмічністю до 9 балів включно по 12 - бальною шкалою застосування «КБК» обмежена вимогами таблиці 8 * СНиП II-7-81 * «Будівництво в сейсмічних районах» для каркасних будинків.

Конструктивні елементи КБК виготовляються і монтуються із застосуванням єдиного технологічного обладнання. Каркас монтується повністю з виробів заводського виготовлення з подальшим замонолічуванням вузлів, в кінцевій стадії конструкція є монолітною.

Таким чином, формотворчих можливості каркаса в системі «КБК» мають широкі діапазони кількості поверхів і архітектурно-просторових рішень. Система КБК дозволяє використовувати широкий спектр пластики фасаду, створювати просторово цікаві нетипові планування, що відповідають поставленій задачі.

Розрахунок параметрів безригельного каркаса з плоскими перекриттями проводиться з використанням розрахункових моделей, що реалізуються програмними комплексами з застосуванням програмних продуктів високого рівня (ПК SKAD; ПК ING +; ПК «ЛІРА» та інших).

Одним з основних відмінностей системи КБК від системи КУБ 2,5 є адаптація системи під вимоги чинного законодавства та отримання необхідних сертифікатів.

Випробування надколонной залізобетонної плити проводилися під рівномірно-розподіленим навантаженням в 700 кг / м2.Обогреваемая поверхню надколонной плити - сторона плити з робочою арматурою граничних станів не досягнула і відповідає межі вогнестійкості не менше REI 180. Для середньої залізобетонної плити перекриття межа вогнестійкості склав REI 120.

На підставі отриманих результатів випробувань, органом сертифікації ЗАТ «ЦСН« Вогнестійкість-ЦНІЇСЬК »м.Москва видані сертифікати пожежної безпеки для всієї номенклатури панелей перекриття безригельного каркаса КБК.

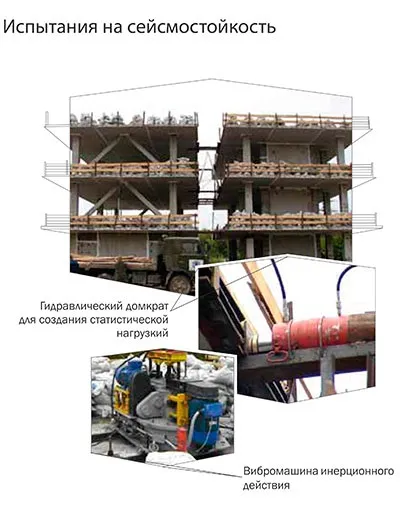

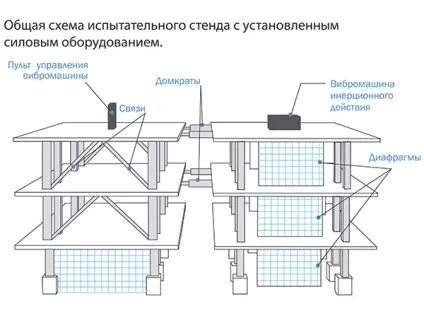

Випробування проведені Некомерційної організацією «українська Асоціація з сейсмостійкого будівництва і захисту від природних і техногенних впливів» (АЛЕ РАСС) за участю ВАТ "12 Воєнпроект" (Новосибірськ), ТОВ «КБК-Урал» (Перм), ФГУП «ЦПО »при СпецстроеУкаіни (г.Воронеж).

«Будівельна система КБК на основі конструкцій безрігельной каркаса РЕКОМЕНДУЄТЬСЯ до застосування при будівництві будівель на майданчиках сейсмічністю 7-9 балів за шкалою MSK-64 при обмеженнях, встановлених вимогами таблиці 8 * СНиП II -7-81 *« Будівництво в сейсмічних районах »для каркасних будівель ».

Вищесказане дозволяє зробити ряд висновків.

1. Відповідність технології КБК чинному законодавству дозволяє застосовувати її без будь-яких обмежень і складнощів в будь-яких регіонах нашої країни, в тому числі і сейсмонебезпечних, при цьому експертиза проектної документації в уповноважених федеральних органах виконавчої влади та органах влади суб'єктів Укаїни проходить без особливостей.

2. Технологія КБК надає повну та достовірну прогнозованість термінів зведення каркаса будівлі. Так, вже на стадії ескізного проекту, після узгодження планувань поверхів, забудовник може укласти договір з заводом ЗБВ на виготовлення конструктивних елементів каркаса будівлі, а вкрай обмежене застосування монолітного бетону на будмайданчику зводить до мінімуму сезонна зміна темпів будівництва, або його припинення. Все це дозволяє правильно оцінити забудовнику свої можливості і укластися в задані контрактом терміни і вартість, що особливо актуально при виконанні робіт за державним замовленням.

При підготовці статті використовувалися матеріали сайтів www.kub-sk.ru, www.12voenproekt.ru
