Колонада тосканського ордера

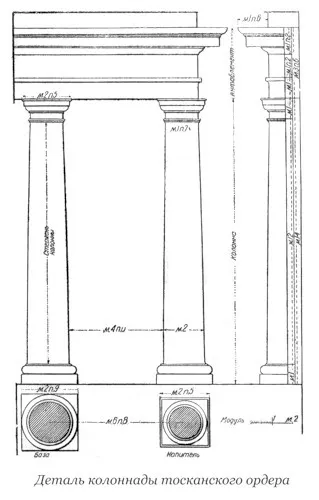

Междуколонное простір тосканського ордера
- Висота тосканського ордера без п'єдесталу дорівнює 17 ½ м. Розподілене таким чином: 1 м. На базу колони, 12 м. На стрижень, 1 м. На маковиці, 1 м. На архітрав, 1 м. 2 п. На фриз і 1 м . 4 п. на карниз.
- Відстань між колонами дорівнює 4 м. 8 п.
- Відстань між осями колон, рівне 6 м. 8 п. Виходить в результаті додавання до междуколонному відстані з однієї й іншої сторони по 1 м. (Половина нижнього діаметра колони).

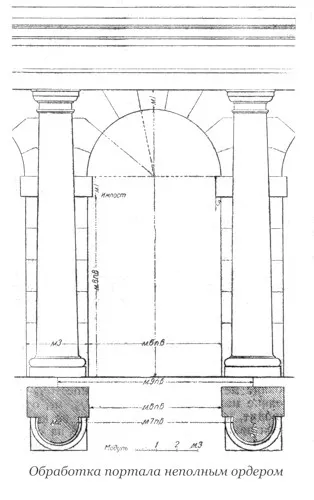

Тосканське междуколонное простір з аркою
- Висоти ті ж, що і в простому междуколонном просторі. Різниця полягає в відстані між колонами.
- Виньола дає відстань між колонами, рівне 9 ½ м .; звідси він виводить, що ширина пілястрів, на яких покояться арки, дорівнює 3 м.
- У тому місці, на яке спирається арка, знаходиться імпост, який по висоті дорівнює 1 м. А виступ дорівнює 3 ½ п. Він складається з 3 поличок по 2 п. І розділяє їх смуги, що дорівнює 8 п.
У разі необхідності збільшити висоту, наприклад, при створенні портика, вдаються до п'єдесталу.

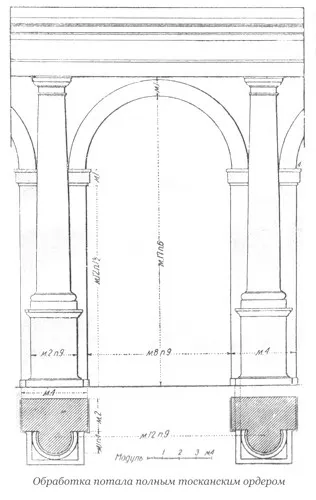

Тосканське междуколонное простір з аркою і п'єдесталом
- Розміри простого ордера збільшуються на висоту п'єдесталу, рівну 4 м. 8 п. (Таким чином висота простого ордера дорівнює 17 ½ м. Плюс 4 м. 8 п.).
- П'єдесталу дають 22 м. 2 п. - загальну висоту тосканського ордера з аркою і п'єдесталом. В цьому випадку междуколонное простір дорівнює 8 м. 9 п. А відстань між осями колон дорівнює 12 м. 9 п.
- Імпост залишається таким же, як в арковому междуколонном просторі.

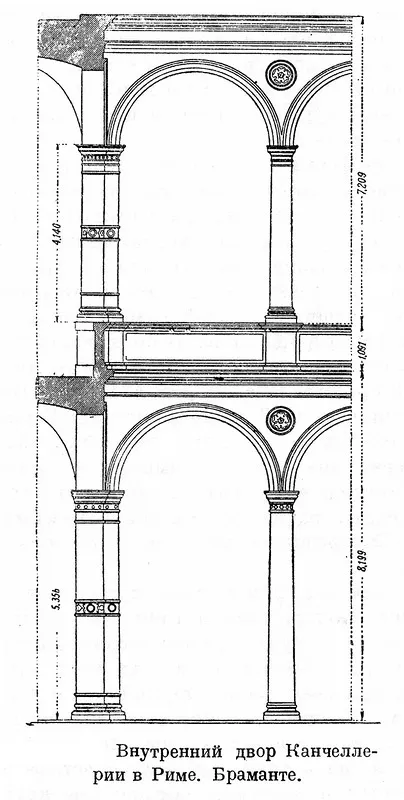

Двоповерхова тосканская арочна колонада Браманте

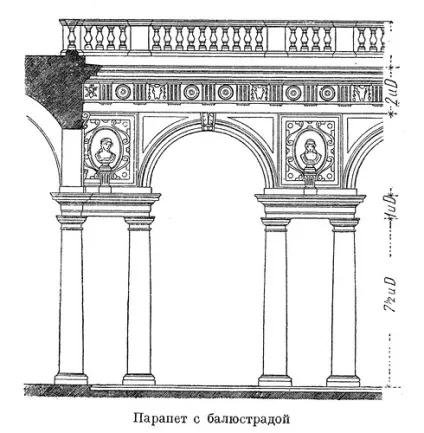

Тосканська арочна колонада з парапетом і баллюстрой
