Кліпса для кріплення поворотна - фіксує шина
Поворотна кліпса для труби в системі
"Водяна тепла підлога"
У лінійці підприємства присутній такий продукт, як фіксує шина з поліпропілену високої якості.
Виробничі потужності компанії ТОВ «СТК» оснащені виключно сучасним автоматизованим обладнанням провідних виробників. Висока точність і безперебійність його роботи гарантує відмінну і, що не менш важливо, стабільну якість продукції, що випускається і реалізацію замовлень в найкоротші терміни.
Потужності виробництва складають - до 250000 штук на місяць.
Відвантаження може здійснюватися як самовивозом з нашого складу, так і за допомогою транспортних компаній в будь-яку точку нашої країни і ближнього зарубіжжя.
Для виробництва використовується тільки високоякісна сировина.
На підприємстві працює спеціально навчений персонал. який стежить за справністю роботи обладнання і виробничим процесом з метою контролю якості продукції, що випускається.

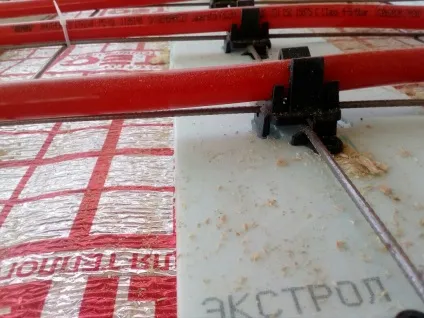

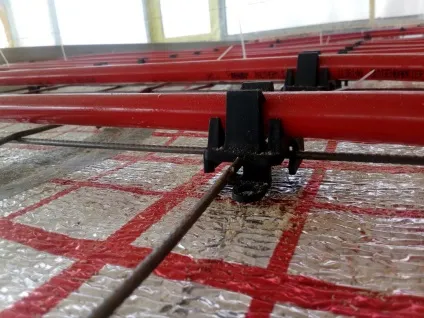

Виріб «поворотна кліпса СТК» призначене для надійної фіксації труб діаметром 14/16/17/20 із зшитого поліетилену (PE-X) і металопластику (PERT-AL-PERT, PE-Xc / AL / PE-Xc) на арматурної сітці. Надійне кріплення труб забезпечується за рахунок притиснення до дроту замків, розташованих на зворотному боці кліпси. Завдяки фіксаторів для труб на верхній поверхні кліпси здійснюється їх легке кріплення і одночасно надійна фіксація.
«Поворотні кліпси СТК» встановлюються без застосування будь-якого спеціального інструменту відповідно до кроку укладання.
Особливість замків дає можливість встановлювати «поворотні кліпси СТК» як на арматурну сітку з діаметром арматури 3 мм, так і на арматурну сітку з діаметром арматури 4 мм, а так само допускає багаторазове використання одного виробу, не змінюючи умов надійності фіксації кліпси на арматурної сітці.
Кріплення труб по арматурної сітці за рахунок простоти і дешевизни є найпоширенішим способом - цей звичний спосіб будівельники застосовують частіше, так як вартість металевої сітки і кріпильного матеріалу порівняно невелика.
При дротовому способі кріплення полімерної труби важливо пам'ятати про необхідність наявності зазору в місці з'єднання. Труба, що має значно більший, ніж сталевий дріт коефіцієнт температурного розширення, повинна мати певний ступінь свободи. Сильна затягування пластикового хомута або закручування дроту, якою кріплять труби до сітки, при розширенні труби під дією гарячого теплоносія призводить до пошкодження стінок труби і стає причиною розгерметизації всього контуру.
Але, як правило, не всі монтажники враховують це.
Виріб «поворотна кліпса СТК» дозволяє уникнути помилок, пов'язаних з кріпленням труби до арматурної сітки.
У тому випадку, якщо тепла підлога буде єдиним способом опалення приміщення, то трубу потрібно укладати з мінімальним відступом, прямо по сітці (відстань між трубами 20 см). Однак якщо водяна тепла підлога - це додатковий обігрів, то відстань може бути 30 см, але не більше. Кріпиться труба на відстані не більше 1 метра, але не туго, так як слід врахувати, що труба буде розширюватися через нагрівання. Прикріплюючи труби до армуючої сітки потрібно використовувати спеціальні для цього «Поворотні кліпси СТК». Використовуючи схему равлики важливо не забути залишити місце для труб в зворотному напрямку. Достатня довжина труби для одного контуру становить 75-85 см. Якщо приміщення велике, то поверхню можна розділити на два контури. Наприклад, якщо приміщення 10 м2, то при відстані між трубами в 15 см знадобиться 67 м труби.
Стандартний крок розкладки труби 150, 200 або 250 мм. У більшості випадків 200 мм достатньо, а для приміщень з високими тепловтратами застосовується крок 150 мм. Гнути трубу, особливо полімерну, під крок 100 мм іноді проблематично і навіть небезпечно, а крок в 300 мм не забезпечує рівномірного прогрівання підлоги, створюючи «ефект зебри».
Фахівці ТОВ «СТК» рекомендують проводити встановлення кліпсів на прямих ділянках через кожні 50 см. При малому радіусі вигину, з метою більш надійного кріплення труби, рекомендується встановлювати дві кліпси з кроком 10 см. «Поворотні кліпси» в місці разворотной петлі в центрі опалювального контуру слід встановлювати таким чином, щоб радіус вигину труби був не менше п'яти діаметрів. При проектуванні системи слід виходити з розрахунку: в середньому дві кліпси на 1 п. М труби.
У зоні трубного регістра кліпси слід встановлювати в напрямку від зовнішньої сторони всередину. Практика показує, що зручніше спочатку встановити кліпси для кріплення труб трубопроводу, що подає з подвійним кроком укладання, а потім - для зворотного трубопроводу з розрахунковим кроком. Не викликає жодних сумнівів, що система теплої підлоги значно економічніше, практичніше і естетичніше будь-яких радіаторів опалювальної системи, які, як правило, тільки псують інтер'єр приміщень всім своїм виглядом. При будь-якому ремонті завжди виникає непереборне, але практично нездійсненне бажання зробити систему опалення якомога менш помітною. Але всі принади і зручності теплих підлог можуть бути одномоментно перекреслені, якщо одна з замурованих в підлозі труб несподівано почне протікати. Ліквідувати таку аварію простий латкою не вийде - ось де з вдячністю згадується класична система опалення - доведеться або повністю заглушити всю гілку на колекторному вузлі, або зняти підлогове покриття, розібрати стяжку, провести заміну, залити бетонну стяжку, відновити покриття для підлоги. Лише потім, майже через місяць очікування, можна буде знову підключити опалення. З цієї причини у теплої підлоги
повинна бути стовідсоткова надійність, яка визначається якістю використовуваних матеріалів і безумовним виконанням всіх тонкощів технології.
Система кріплення труб на поворотній кліпсі - універсальне рішення.
Основні переваги при роботі з поворотною кліпсою:
- монтаж без застосування спеціальних інструментів
- можливість проведення монтажних робіт однією людиною - точна фіксація поворотних кліпс
- зменшення кількість точок зіткнення труби і арматурної сітки
- багаторазове використання одного виробу, не змінюючи умов надійності фіксації «поворотною кліпси СТК» на арматурної сітці.
Поворотна кліпса з поліпропілену при величині підняття труб на 5 мм відповідає монтажному класу А1
При укладанні труб простим або подвійним змійовиком крок укладання може бути кратний 5 см.
