Касетні каміни для заміського будинку особливості і установка

Касетні каміни належать до найбільш ефективних опалювальних приладів на дровах. Тому їх можна використовувати не тільки для прикраси заміського будинку, а й для повноцінного опалення.

Що являє собою

Касетний камін досить сильно відрізняється від традиційних камінів. В першу чергу, він є продуктом компаній, на яких працюють хороші фахівці в області моделювання та оптимізації камінів. Ці люди створюють конструкції з найбільш оптимальною для віддачі тепла формою, використовуючи різні метали.

За конструкцією він являє собою зовнішню металеву оболонку і розміщену в ній чавунну або сталеву топку зі скляною дверкою. Між топкою і зовнішньою оболонкою завжди залишається повітряний простір. Завдяки цьому зовнішня оболонка не нагрівається так сильно, як сама топка. Виходить, що топка є внутрішньою частиною, тобто касетою. Власне з цієї причини камін отримав свою назву.

Головною особливістю, яка відрізняє касетний камін від всіх інших, є наявність скляної дверки. Саме завдяки їй ККД пристрою піднімається до 90%.

Для порівняння в каміні з відкритою топкою цей показник досягає 20-25%. Це тому, що через його зів надходить дуже велика кількість повітря. Він, заходячи всередину, нагрівається і швидко виходить в димову трубу. В результаті багато тепла виходить назовні

У касетному каміні скляні двері припиняє таке руху повітря. Для його припливу виробники роблять спеціальні отвори. Через них надходить то кількість повітря, яке необхідно для горіння дров. В результаті велика частина тепла, утвореного при горінні палива, затримується в камері і нагріває топку, а також повітря навколо неї.

Така особливість дає два наслідки:

1. Потреба в меншому по висоті і по площі поперечного перерізу димоході. ніж для каміна з відкритою чавунною топкою. Також димова труба може мати кілька згинів.
2. Потреба в подвійному шарі теплоізоляції і великій відстані між кожухом каміна і конструкціями. які легко горять. Це тому, що камін виділяє дуже багато тепла.

різновиди

Касетні каміни класифікують за матеріалом, використаному для виготовлення топки. Вони бувають:

1. Сталевими.
2. Чавунними.
3. Сталевими з шамотної футеровкою.

Кращим є останній вид.

Касети можуть працювати в різних режимах. Так, одні призначені для періодичного горіння, а інші - для безперервного.

Касетний камін може мати скляну дверку, яка відкривається або в сторону, або вгору. Форма дверки буває:

Як він працює

Він створює тепло в приміщенні так:

1. Вогонь нагріває топку, а також повітря навколо неї. Це повітря знаходиться ще в середині каміна, а саме між касетою і зовнішніми металевими стінками.
2. Нагріте повітря виводиться через приєднані до зовнішнього каркасу каміна канали в потрібні кімнати будинку. Цих каналів може бути багато. Їх кількість залежить від особливостей каміна. Будь-який з цих каналів можна легко перекривати. Рух нагрітого повітря може бути як примусовим (працює вентилятор), так і природним.
3. На зміну нагрітому повітрю приходить свіжий. Він надходить через спеціальні отвори, зроблені в дні і в нижніх частинах бічних стінок металевого каркаса каміна. Звичайно, свіже повітря також подається в топку.

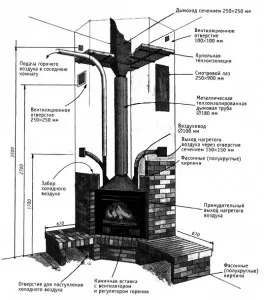

монтаж каміна

1. Підготовку.
2. Викладку постаменту.
3. Установку самого каміна.
4. Установку димоходу.
5. Кладку лицювальної цегли навколо каміна.
6. Виготовлення каркаса витяжки.
7. Організацію повітропроводів.
8. Теплоізоляцію внутрішньої частини витяжки.
9. Обшивку витяжки.

Підготовка до монтажу

Цей процес такий:

1. Демонтаж підлогового покриття. Цю процедуру виконують тому, що касетний камін краще ставити на тверде бетонну основу. Хоча він не є важким, його не можна ставити на дерев'яну підлогу, паркет або ламінат.
2. Демонтаж з прилеглої стіни обробки.
3. Очищення бетонного перекриття. видалення відшарованому цементу, грунтовка тріщин, вибоїн, закладення їх цементним розчином.
4. Розміщення водонепроникної мембрани і заливка стяжки, що вирівнює. Товщина 15 мм. Ця товщина може бути більше. Головною метою є підняти підставу до рівня підлоги.
5. Монтаж на стіну теплоізоляційного шару. Його встановлюють з самого низу до стелі. Контури вертикальної смужки теплоізоляційного шару повинні відповідати формі всієї конструкції з каміном. В якості теплоізоляційного матеріалу використовують мінеральну вату. Вона є прекрасним негорючих елементом. Фіксувати мінеральну вату можна за допомогою металевого профілю, посадженого на стіну за допомогою шурупів і дюбелів. Спочатку можна встановити минвату в нижній частині стіни до рівня верху каміна. Вище буде створюватися каркас з металевого профілю. Його ж можна зробити так, щоб він фіксував на стіні мінеральну вату.
6. Якщо димова труба каміна буде з'єднуватися з уже готовим димоходом, то останній потрібно почистити.

кладка постаменту

До цієї частини немає особливих вимог, тому її можна зробити з будь-якого міцного матеріалу. Тобто можна використовувати цеглу. газобетонні блоки або природний камінь.

Зазвичай його викладають з трьох рядів цегли. При цьому по центру, тобто під самим каміном роблять камеру. Вона повинна доходити до самої стіни. У місці, де верх камери примикає до стіни, потрібно зробити отвір, через яке буде надходити холодне повітря. Далі він буде підніматися крізь простір між металевим каміном і стіною. Варто додати, що розміри отвору і зазору між стіною і каміном залежать від моделі опалювального пристрою. Вони вказуються в технічній документації.

Якщо планується зробити більш широкий і глибокий, ніж камін, постамент, то виступаючі елементи можна прикрасити кам'яними плитами

На місце, де буде стояти камін з касетою, наносять штукатурку і вирівнюють її. Далі ставлять асбокартон і лист заліза.

Установка і облицювання топки

Сам металевий камін важить трохи. Однак він досить важкий для однієї людини. Тому перед його розміщенням на лист заліза ставлять дерев'яні бруски. Вони полегшать вирівнювання металевої конструкції. Після, їх акуратно прибирають.

Касетний камін виставляють так, щоб між його задньою стінкою і стіною утворився вказаний в документації зазор.

По обидва боки опалювального пристрою кладуть дві цегляні стіни. Вони повинні прилягати впритул до стіни, проте між ними і металевим каркасом каміна має бути простір. Знову ж таки, величина зазору вказана в документації. На верху стін ставлять своєрідний карниз. Також його розміщують над скляною дверкою. Його можна виконати з каменю або навіть дерева. Правда, останній матеріал відокремлюють шаром теплоізоляції.

Монтаж димоходу і повітропроводів

Цей процес простий. Він робиться так:

1. Ставлять на димове отвір каміна металеву теплоизолированную трубу. Для фіксації використовують муфти і манжети.
2. Виводять її через перекриття і дах.

Якщо планується використовувати готовий димар, то є два варіанти:

1. У разі наявності димоходу з великим поперечним перерізом металеву трубу вставляють в нього.
2. Якщо димовий канал вузький, то трубу з'єднують з готовим димоходом. При цьому з'єднання повинно бути герметичним.

Повітроводи надійно приєднують до отворів у зовнішній рамі касетного каміна. Кожен з них виводять в потрібні кімнати будинку. Два з них завжди приєднують до отворів в витяжці.

Щоб ці повітроводи не заважали при виготовленні витяжки, їх можна схопити шнурком і тимчасово прикріпити до димоходу

виготовлення витяжки

Її можна зробити з цегли, каменю і вогнестійкого гіпсокартону. Перші два матеріали не горять, тому для них можна не виконувати теплоізоляцію. Для останнього вона є обов'язковою.

Якщо витяжку роблять з каменю або цегли, то її поступово викладають вгору, залишаючи оглядового лаз (його величина може досягати 25х50 см) і вентиляційні отвори.

Вгорі будь витяжки завжди роблять купольну теплоізоляцію. Вона являє собою утеплене мінеральною ватою перекриття, яке знаходиться під стелею. Воно паралельно йому. Над цим перекриттям в витяжці повинні бути вентиляційні отвори. Через них також буде рухатися тепле повітря. Однак їх головна роль - вирівнювання тиску в просторі над купольної теплоізоляцією. На кожному вентиляційному отворі розміщують решітку.

Витяжку з гіпсокартону виготовляють так:

1. Беруть металевий профіль і збирають каркас. Окремі відрізки профілю з'єднують між собою. Для цього застосовують шурупи.
2. До внутрішньої частини каркаса кріплять теплоізоляцію. Вона повинна бути зробленою з мінеральної вати і алюмінієвої фольги. Остання повинна знаходитися ближче до середини витяжки.
3. Розрізають і кріплять гіпсокартон. Для розрізання його на частини використовують просту ножівку.
4. Вирізують в гіпсокартоні і теплоізоляції оглядового лаз і вентиляційні отвори. Розмір лазу і отворів визначається виробником. Отвір лазу закривають дверцятами з гіпсокартону. Звичайно, на неї клеять теплоізоляцію. До вентиляційних отворів під'єднують повітроводи і встановлюють решітки.
5. Стики листів гіпсокартону зашпаклевивают.
6. Витяжку фарбують.

Після установки касетного каміна потрібно почекати 2 тижні. За цей час конструкція висохне
