Калорифер для припливної вентиляції принцип роботи і підключення

Для забезпечення оптимального припливу повітря з вулиці в житлове приміщення, використовується припливна вентиляція. Коли на вулиці тепло, особливих труднощів з цим не виникає, потрібно лише підібрати досить потужну вентиляцію, яку буде вистачати для конкретного приміщення. У холодну пору року все складніше, тому що приплив холодного повітря може істотно охолодити приміщення. Для цього використовуються калорифери, що встановлюються на припливну вентиляцію. У цьому випадку буде корисно знати, що таке калорифер в вентиляції і що він дає.

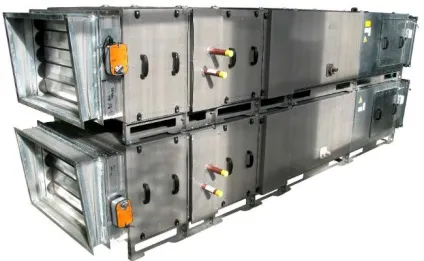

Калорифер для припливної вентиляції

Коли застосовується калорифер для припливної вентиляції, то можна забезпечити приплив свіжого повітря з вулиці в приміщення, який буде нагрітий до комфортної температури підтримки мікроклімату. Калорифер призначений для прогрівання приходить повітря, за допомогою проходження останнього через нагрівають елементи.

Особливості вибору калориферів і їх класифікація

Калорифер встановлюється в вентиляційних системах під виглядом окремих елементів, або в комплексі з моноблочною конструкцією. На його вибір впливають такі фактори, як:

Розмір приміщення;
Потужність вентиляції;
Кліматичні умови.

Виходячи з цих даних, вже можна підбирати калорифер вентиляційний під конкретні вимоги. Калорифери можна розділити на 2 типи:

Електричний калорифер для припливної вентиляції

Електричні калорифери - це найбільш простий варіант. Для нього не потрібно складна підводка комунікації, так як для роботи потрібна лише джерело живлення. Для забезпечення більш ефективного обміну тепла вбудовані ТЕНи, що сприяють перетворенню електроенергії в тепло. Принцип роботи такий, що надходить з вулиці повітря проходить через ТЕН, в якому нагрівається і тільки після цього проходить в приміщення. Варіант ефективний на площах не більше 150 м2, так як використання його на більш великих просторах недоцільно. Істотним недоліком виступає високий витрата електроенергії;

Водяний калорифер для припливної вентиляції

Водяні калорифери - це практичний і надійний варіант, який більше підходить для приміщень понад 150 м2. Вони не потребують будь-якого обслуговування і вважаються дешевими у використанні. Їх ефективність взаємопов'язана з наявністю автоматики в управлінні. З їх допомогою можна легко вирівняти температуру повітря, так як вони оснащені термостатом. Принцип роботи заснований на тому, що повітря надходить через спеціальну воздухозаборную сітку і проходить на фільтри, де очищається від пилу і шкідливих речовин. Далі він проходить в калорифер, де нагрівається від тепла, яке виходить від магістральної води.

Підключення електричного калорифера

В електричних видах головним параметром виступає потужність в кВт, відповідно він вимагає до себе обережності і дотримання техніки безпеки при його підключенні. В даному варіанті використовується блок управління, який здатний контролювати температуру в приміщенні. Коли температура всередині приміщення виявляється нижче заданої, то калорифер автоматично включається. За допомогою термореле можна утримувати задану температуру і бути застрахованим від нагрівання пристрою понад 140 градусів.

Схема роботи полягає в тому, що коли натиснута кнопка «Пуск» запускається двигун і вентиляція калорифера. На двигун підключено теплове реле на певному струмі. У разі проблем з вентиляцією спрацьовує теплове реле, після чого відбувається розмикання ланцюга харчування.

При включеному вентиляторі калорифера можна включити ТЕНи за рахунок замикання блокувальних контактів. Включення ТЕНів відбувається кнопкою «Пуск». У цей час відбувається включення проміжного пускача, що активує потужний пускач, який включає за допомогою своїх контактів Тени. Для максимально швидкого нагріву все нагрівачі включаються відразу ж.

Для захисту від пожежі в схему включені такі елементи, як:
Теплове реле, що захищає двигун при зупинці;
Захист від включення без вентилятора;
Термореле, що оберігає корпус калорифера від перегріву. Під час активації термореле вентилятор буде продовжувати роботу і охолодить його.

Схема може бути доповнена індикатором включення пускача і аварійним індикатором. Крім цього доцільна установка автоматичного вимикача на ланцюг, яка живить Тени, а також автомат могутніше на вхід пристрою. Не слід встановлювати автомати на вентилятори.

Для управління калорифером встановлюється шафа управління, що має бути розташований недалеко від калорифера. Чим менше відстань, тим можна використовувати провід меншого перетину.

Підключення водяного калорифера

Приплив повітря з використанням водяного калорифера може виконуватися в двох виконаннях, праве й ліве. Це залежить від того, де знаходиться розташування змішувача вузла і блоку з автоматикою. Коли припливну установку розглядають з боку повітряного клапана, то:

Ліве виконання має на увазі те, що автоматичний блок і змішувальний вузол розташовуються з лівого боку;
Праве виконання має на увазі те, що автоматичний блок і змішувальний вузол розташовуються з правого боку.

У кожному з виконань з'єднувальні трубки розташовуються на стороні забору повітря, де проведена установка повітряного клапана. Залежно від виконання є такі особливості:

У правих виконаннях трубка для подачі розташовується внизу, а трубка для «обратки» - вгорі;
У лівих виконаннях все не так. Подача знаходиться вгорі, а відтік - внизу.

Тому що в припливних установках з використанням водяних калориферів потрібна наявність змішувального вузла, останній повинен містити 2 або 3 ходовий вентиль. Вибирати вентиль потрібно виходячи з параметрів теплопостачальної системи. Для окремих контурів автономних систем теплопостачання, в якості яких може виступати газовий котел, потрібно наявність триходового вентиля. Якщо припливна установка підключена до системи центрального теплопостачання, тоді потрібно наявність двухходового вентиля. Якщо підсумувати, то вибір вентиля залежить від:

Типу системи;
Температури подачі і «обратки» води;
Перепаду тиску між труб подачі і «обратки», якщо система центральна;
Чи є наявність окремого насоса на контурі припливу вентиляції, якщо система автономна.

При монтажі схеми з водяним калорифером забороняється монтаж в тій позиції, якщо труба введення і виведення розташовуються вертикально. Також монтаж не повинен здійснюватися в разі, якщо забір повітря розташовується вгорі. Це пов'язано з тим, що сніг може потрапляти в приплив установки і танути там, що загрожує проникненням води в автоматику. Щоб роботи регуляторів температури була правильна, необхідно розташувати температурний датчик зсередини видування воздуховода, щоб ділянка була рівною по довжині не менш 50 см від установки припливу.

Також слід знати, що:

Заборонено здійснювати монтаж припливної установки 100 - 3500 м3 / ч, якщо вісь двигуна вертикальна;
Забороняється установка припливних установок там, де на них може потрапляти волога або хімічними агентами;
Забороняється використання припливної установки там, де є прямий вплив атмосферних опадів на установку;
Забороняється блокувати доступ для обслуговування установок;
Щоб змонтувати припливну установку в опалювальному приміщенні і уникнути конденсату на що подає воздуховоде, потрібно застосовувати виключно теплоізольований повітропровід.

В установці калориферів немає нічого особливо складного, потрібно лише дотримуватися правил і дотримуватися техніки безпеки. Іноді краще довірити цю справу професіоналам і бути впевненим в тому, що всі роботи виконані з урахуванням всіх вимог.
