Побудувати будинок 9 х 11 самостійно, за відпустку і вихідні, каркасні будинки

Будемо будувати одноповерховий будинок за класичною каркасною технологією.

При подібному будівництві легко можна використовувати звичайний фундамент на стовпах, не витрачаючи багато сил, часу і коштів на стрічковий або монолітний.
При цьому, спорудити каркас такого будинку під дах - питання кількох тижнів, а потім можна спокійно і не поспішаючи займатися обробкою.

Проект. Сім'я господаря будинку складається з чотирьох осіб, значить в будинку повинно бути як мінімум три спальні, одна велика кімната для гостей, кухня, туалетна кімната з душовою кабіною, велика тераса для вечірнього чаювання і обідів на відкритому повітрі. Типовий заміський будиночок родини із середнім достатком. До розробки проекту будинку поставилися дуже серйозно, так як від нього залежить не тільки питання зручності будинку в експлуатації, але і ціна будинку, технологія будівництва і час, протягом якого можна побудувати і провести зовнішню і внутрішню обробку будинку.

Спочатку планували зробити два еркера, щоб будинок мав, як нам здавалося незвичайний зовнішній вигляд. Але в процесі роботи над кресленнями деталей каркаса прийшли до рішення, що без еркерів терміни і витрати на будівництва можна значно скоротити, а будинок буде тепліше і практичніше. Виходячи з цих умов і своїх технічних можливостей, зробили проект будинку.

Фундамент. Так як будинок вирішили будувати легким одноповерховим за каркасною технологією, розміром 11 на 9 метрів, фундамент будинку зробили стовпової, з використанням азбоцементних труб наповнених бетонним розчином. Виготовити такий фундамент можна дуже швидко до того ж немає необхідності чекати протягом місяця поки цемент повністю затвердіє.

За допомогою бензо-бура бурили в землі отвори діаметром 200мм. на глибину близько одного метра. Відстань між стовпами 80-90см.

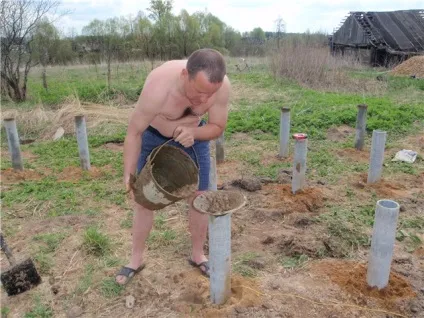

Встановили за рівнем в пробурені отвори азбоцементні труби з внутрішнім діаметром 100мм. довгою 1,3 м. Обсипали навколо труб пісок, пролили водою і утрамбували його, залили в труби бетонний розчин в пропорції: відро цементу, чотири відра піску і п'ять - шість відер щебеню. У труби на які спиратимуться лаги підлоги встановили спеціальні пластини для кріплення лаг.
За два вихідних дня встановили і наповнили бетонним розчином 125 труб.

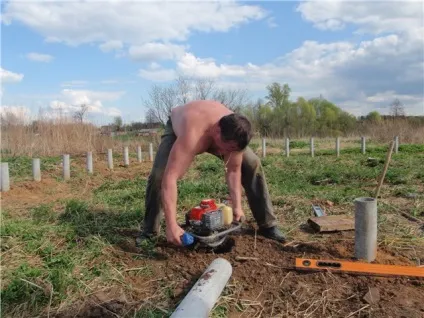

Бурили свердловини на глибину близько одного метра.

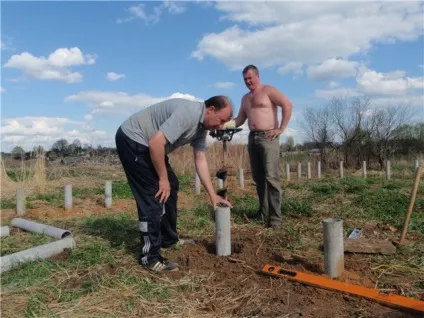

Встановлювали труби за рівнем і схилу після чого обсипали навколо піском і тромбована.

Конструкція каркаса. Для того, що б каркасний будинок був міцним, а витрати на його будівництво були мінімальні, прольоти в приміщеннях повинні бути не більше довжини будівельної деревини (бруса або дощок) з урахуванням товщини стін. Так як довжина стандартних дощок, становить 6м. товщина стін 170мм. ширина кімнати може вийти 5,4-5,6м. Виходячи з цих вимог, нам довелося зробити несучу стіну в середині будинку і змістити її відносно центру будинку, на неї спираються стельові балки.

Будівництво каркаса. Каркасні будинки можна будувати декількома способами, ми вибрали на наш погляд найпростіший, економічний і прийнятний для нас спосіб будівництва.

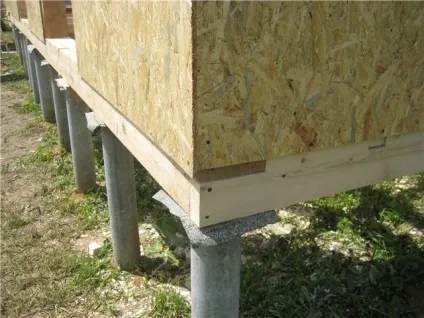

Спочатку робиться нижня обв'язка з дощок 150х50мм. покладених на ребро на готовий фундамент майбутнього будинку, в нашому випадку стовпової. Внутрішні дошки нижньої обв'язки з'єднуються один з одним в кутах шурупами (100-120мм.), До них кріпляться шурупами (95мм.) Середні дошки нижньої обв'язки, а до них зовнішні дошки.

Після того як всі дошки нижньої обв'язки з'єднані між собою шурупами, слід вирівняти (прострогать) верхньою частина дощок електрорубанком, перевірити рівень, діагональ і кути нижньої обв'язки майбутнього каркаса. Розмаїття розташування лаг підлоги, зробити за допомогою інструменту пази у внутрішніх дошках нижньої обв'язки і закріпити лаги підлоги до стовпів фундаменту і до нижньої обв'язки.

Бруски перетином 50х50мм, на які спиратимуться кінці дощок підлоги закріпити по периметру до внутрішньої дошці нижньої обв'язки. Стягнути між собою, за допомогою цвяхів дошки нижньої обв'язки, використовуючи для цього цвяхи розміром 200 і 150 мм. в шаховому порядку з інтервалом 50-80см. Під час будівництва каркасних будинків насамперед роблять підлогу, а потім зводять стіни, але так як погода в перші дні будівництва була дощовою, нам довелося змінити технологію, щоб зайвий раз не мочити дошки підлоги, з початок нам довелося зробити стіни.

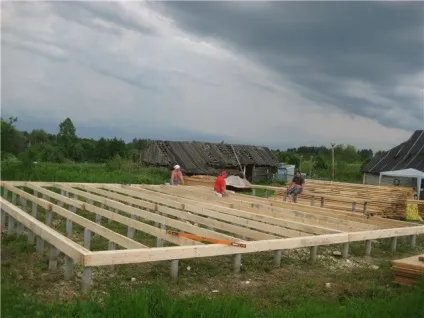

Нижня обв'язка каркас до встановлених лагами.

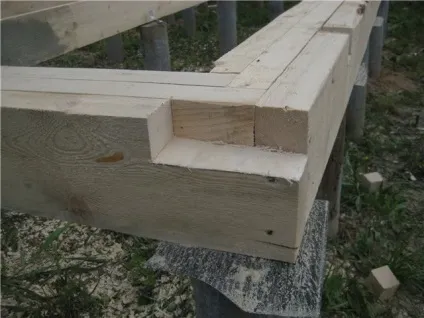

Паз для кріплення довгою кутовий стійки стіни каркаса.

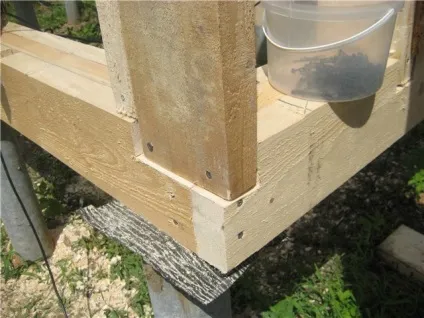

Кріплення кутових стійок (довгої і короткої) каркаса до нижньої обв'язки. Після установки кутових і стінових стійок однієї стіни каркаса закріпили на них верхню обв'язку.

Купив землю в Підмосков'ї, все збирався щось побудувати, але все ніяк руки не доходили в результаті звернувся в «Ро-буд». Побудували добре і на совість, тобто поскаржитися не можу, але якщо б знав, що так легко можна побудувати самому, то може б і сам спробував. Хоча напевно робота фахівців все одно в такій справі краще 🙂

Побудував прибудовах до лазні каркасного типу.
Для паль використовував 108мм сталеву трубу. Пробурив на глибину 1м.Утеплітель 15мм мінеральної вати. Каркас брус 100 на 150.Прошел рік - ніяких змін. Обігрівач інфракраснікі 2 квт. Взимку ставив на мінімум, коли їхав додому. На ранок було +5. На наступний день кімната прогрівається за півгодини до 20 градусів. Зараз почав будівництво каркасного будинку з таким же фундаментом з азбоцементних труб.Работаю по вахті уже понад 20 років -все общаги і адміністративні будівлі ті ж каркаснікі. Взимку завжди тепло.

Прочитав. Усміхнувся)
Знаєте я не хочу різко критикувати але по іншому не виходить. Побудували "будинок" це добре є де жити але є і наслідки від такої технології.

По-перше фундамент, якщо його так можна назвати, за пару років, полопаються труби від тиску. (При замерзанні грунту тиск на м.кв. близько 15 тонн.) + Волога.

По-друге наскільки видно з фотографій грунт глина а глина має не дуже хороші властивості для будівництва.

По-третє, який же майстер вас напоумив побудувати собі це нещастя та й по таким невідомим науці технологіям. Треба було хоча б в інтернеті полазити і подивитися як правильно кріпляться такі конструкції. Кроквяна частина взагалі вбила своєю конструкцією.

І що б довго не описувати всі мінуси. Є одне питання; "Як дихається в будиночку з QSB? Нормально? Задишка, безсоння, важкість у грудях, головний біль і т.д. ще не закатували?

Василь, ти спец по засеранію, сам якщо баблом обжіраешся не потрібно сюди лестощів, у нас ціле селище всіляких каркасніков, всі живуть там цілий рік і всі живі здорові і шалено щасливі.
дихається і живеться чудово, з сусіднього селища натовпами їздять і їх корёжіт що вони вклали в свої бетонні бомбосховища купу бабок, платять за опалення круглі суми, газгольдера на 10 кубів на місяць не вистачає.
Своє творіння спочатку покажи ну а ми заценим.

Господа, спокійніше, спокійніше.
Ну не правий людина з приводу каркасніков, але він має право на свою думку.
