Кабельна естакада і галерея

Кабельна естакада - це надземне або наземна відкрите горизонтальне або похиле протяжне кабельна споруда. Розрізняють прохідні і непрохідні естакади. Виготовляють їх із залізобетону або сталевого прокату. Відстань між опорами - 12 м. На прохідних трасах повинні бути влаштовані сходові входи, відстань між якими - близько 150 м. У підлозі естакад споруджують монтажні отвори. При невеликій кількості кабелів прокладка здійснюється за технологічними естакадах. Цей спосіб прокладки, незважаючи на високу вартість, зручний і знаходить все більше застосування.

Кабельна галерея, повністю або частково закрита

Прокладка кабелів напругою до 10 кВ перетином до 240 мм2 в галереях застосовується для прокладки електричних мереж на територіях різних промислових підприємств. Спеціальні кабельні траси особливо використовують для прокладки кабелів на територіях підприємств хімічної промисловості, де можливий витік речовин, які руйнівно діють на оболонку кабелю.

Естакади виконуються непрохідними залізобетонними і металевими, прохідними залізобетонними, металевими і комбінованими. Непрохідні - виконуються для зручного обслуговування їх з обладнаної спецтехніки.

На рис. 1.11 естакади з сонцезахисними козирками і без них, які виконані в різних виконаннях. При поєднаної прокладці трубопроводів і кабелів - траси виконуються індивідуально. Прийнято основні відстані між опорами 6 і 12 м. На окремих ділянках траси при необхідності відстань між опорами може бути 9 м. Основна висота споруди від полотна автодороги дорівнює 5 м. На територіях, де відсутні перетину з дорогами, висота повинна залишатися 2,5 м (від планувальної позначки землі) з переходами в місцях перетину з дорогами на висоту:

5 м - за наявності перетину з автошляхами;

6 м - при наявності перетину з не електрифікованими залізницями (від головки рейки);

7,1 м - при наявності перетину з електрифікованими залізницями (від головки рейки).

Кути поворотів, відгалуження, вертикальні шахти і сходи, переходи з однієї позначки на іншу, примикання до будівель виконуються індивідуально в кожному конкретному випадку в залежності від місцевих умов.

Непрохідні естакади без солнцезащіщенних козирків застосовуються для прокладки 16, 24 і 40 кабелів з прольотами між опорами 6 м, а для прокладки 24 і 40 кабелів - 12 м; прохідні одно- і двосекційні естакади - для прокладки 64 і 128 кабелів з прольотами 6 і 12 м.

Відстань між полицями по вертикалі на непрохідних трасах - 200 мм, на прохідних - 250 мм. Відстань по горизонталі між полицями - 1 м, але воно може бути збільшено при розробці конкретного проекту з урахуванням несучої здатності кабельних конструкцій. У разі прокладання кабелів в алюмінієвій оболонці перетином жив 50 мм 2 і більше

Відстань між кабельними конструкціями допускаються до 6 м. Стріла провисання кабелів між конструкціями повинна бути 0,4 м.

Для прокладки по естакадах застосовуються кабелі без зовнішнього пального покриву, які мають антикорозійний захист, або кабелі із зовнішнім захисним покривом з негорючих матеріалів.

Розташування кабелів на полицях, а також відстань між кабелями, установка з'єднувальних муфт та інші умови такі ж, що і при прокладанні кабелів у тунелях (рис. 1.12).

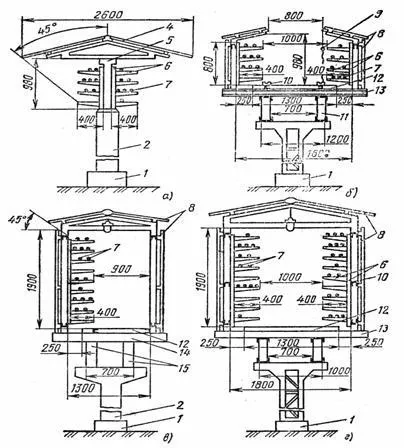

Мал. 1.11. Прокладка кабелів з сонцезахисними козирками і без них (початок):

а - естакада непрохідна; б - естакада прохідна; в - галерея одностороння; г - галерея двостороння; д - галерея тристінна комбінована; е - естакада непрохідна без сонцезахисних козирків; ж - естакада прохідна без сонцезахисних козирків; 1 - залізобетонна підстава; 2 - залізобетонна колона; 3 - металева колона; 4 - сонцезахисний козирок;
5 - залізобетонна балка; 6 - кабельна конструкція; 7 - кабелі; 8 - сонцезахисні панелі; 9 - знімні сонцезахисні панелі; 10 - профіль сталевий; 11 - основні несучі металеві ферми; 12 - металевий настил; 13 - металева траверса; 14 - залізобетонна траверса; 15 - основні несучі залізобетонний балки

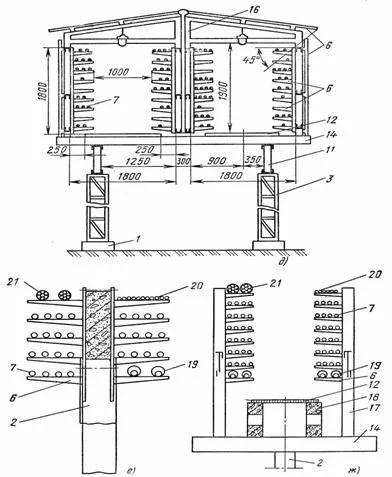

Мал. 1.11. Прокладка кабелів з сонцезахисними козирками і без них (продовження):

16 - вогнезахисна перегородка; 17 - стійка; 18 - плита; 19 - сполучна муфта; 20 - контрольні кабелі; 21 - пучок кабелів перетином до 16 мм2

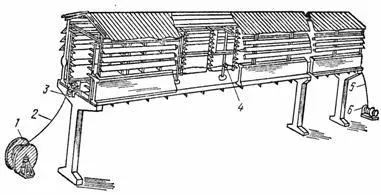

Рис.1.12. Загальний вигляд естакади тунельного типу:

1 - барабан з кабелем; 2 - кабель; 3 - кутовий ролик; 4 - лінійний ролик;

5 - канат; 6 - лебідка.

Залежно від виду споруди можна прокласти таку кількість кабелів: земляна траншея - 6, кабельний блок - 20, кабельний канал і естакада - 24, кабельна галерея - 56 і кабельний тунель - 72.
