Газобалонне обладнання або, як прийнято в народі, ГБО - досить-таки складна система різних пристроїв, яка спрямована на подачу в двигун газоподібного палива. Крім основних структурних елементів за типом балона для газу або шляхопроводів для його подачі в мотор, система має електронний «мозок». Останній дозволяє управляти ГБО і діагностувати його несправності в досить-таки зручному режимі. Діагностика та налаштування обладнання відбувається за допомогою з'єднання його «мозку» зі спеціальним кабелем. Більш докладно про призначення такого шнура, принципах його функціонування і використання поговоримо в представленому нижче матеріалі.

Пристрій і призначення пристрою

Ні для кого не секрет, що практично всі складові конструкції сучасних автомобілів мають електронне управління. Газове обладнання машин не стало того винятком, тому для контролю його роботи використовується спеціальний блок управління, який є електронним «мозком» вузла. Кабель для ГБО потрібно для управління цим блоком зручним для людини способом, тобто за допомогою спеціальної програми на комп'ютері.

Газове обладнання з'єднується з електронною обчислювальною машиною через спеціальний діагностичний роз'єм, який, як правило, розташовується неподалік від блоку управління. Подібне з'єднання дозволяє досягти наступних цілей:

• По-перше, провести настройку ГБО, що необхідно для стабільно правильної роботи вузла;
• По-друге, здійснити установку нової програми на газове обладнання, яка потрібна при зміні його конфігурації або бажанні налаштувати роботу вузла кардинально по-новому;
• І по-третє, провести інші роботи діагностичного характеру, що досить-таки важливо для організації стабільної та безпечної роботи ГБО.

Повторимося, діагностика і налаштування обладнання відбувається через комп'ютер, тому для їх організації потрібно:

1. Дістати кабель для діагностики ГБО саме від того виробника, що встановлено на вашому транспортному засобі;
2. Підготувати ноутбук;
3. Завантажити та встановити на нього відповідне програмне забезпечення для проведення необхідних маніпуляцій.

Варто відзначити, що більшість видів відомих у всьому світі газових установок, наприклад - від виробників «Stag», «Digitronic» і «AGIS», працюють на подібних по влаштуванню і принципах програмної організації блоках управління, тому знайти універсальний кабель для ГБО в магазинах або зробити його власноруч не настільки складно. Деякі майстри в «газобалонному» справі, звичайно, не рекомендують використання такого девайса, однак практика показує - використовувати їх зовсім безпечно, бо програмних збоїв в роботі електронних «мізків» різних типів вони не викликають. До слова, універсальні кабелі вже не раз були перевірені під час налаштування тих же газобалонних системи від Stag, Digitronic і AGIS.

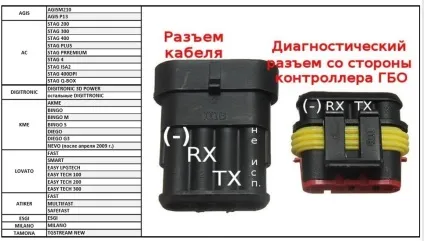

Сумісність ГБО з конкретними кабелями

Раніше вже було згадано, що, незважаючи на загальну схожість будови блоків управління різних ГБО, для їх налаштування використовуються спеціалізовані кабелі. Багато в чому це пов'язано з двома особливостями газового обладнання:

• Відмінності в їх терморегулятори, що вимагає індивідуального з'єднання кабелю з конкретним типом ГБО;
• Несумісність програмних засобів, які використовуються різними виробниками газобалонного обладнання в своїх блоках управління.

Вчимося робити універсальний кабель своїми руками

При бажанні і наявності деяких навичок в електронному справі будь-який автомобіліст в силах зробити універсальний кабель для ГБО своїми руками. У типовому варіанті для досягнення цієї мети знадобляться:

Безпосередньо процедура створення кабелю проходить в такому порядку:

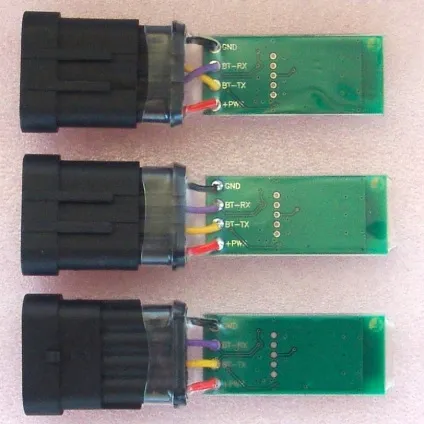

1. По-перше, потрібно знайти терморегулятори використовуваного вами кабелю, яких в Інтернеті повно. Наприклад, у шнура з чіпом «PL-2303» вона така;

2. Потім важливо знайти потрібні нам «ноги» для пайки. У випадку з блоком управління ГБО вони співпадають з назвами «TXD», «RXD» і «GND»;
3. Після цього здійснюється «прозвон» чіпа і, зокрема, необхідних «ніг», а потім - пайка цих самих «ніг» з 3-жильним проводом;

4. Коли чіп підготовлений, залишається лише підключити до нього перехідник для вставки в роз'єм блоку управління;
5. На цьому універсальний кабель ГБО готовий.


Підготувавши девайс, його можна використовувати за прямим призначенням. Для загальної інформації давайте розглянемо і порядок його використання, який полягає у виконанні наступного алгоритму:

1. Підготуйте ноутбук;
2. Скачайте і встановіть на нього діагностичну програму конкретно для вашого типу ГБО;
3. З'єднайте блок управління обладнання підготовленим кабелем з ноутбуком;
4. Запустіть діагностичну програму;
5. Проведіть необхідну настройку або діагностику ГБО, після чого роз'єднати створену мережу.
