Який кут нахилу каналізаційної труби вважається оптимальним

Для забезпечення комфортних умов проживання в своєму будинку необхідно врахувати будь-які дрібниці, а вже тим більше пристрій каналізації і правильну прокладку каналізаційних труб. Про це і піде мова далі.

Монтаж каналізаційних труб з дотриманням кута нахилу

У нормативних документах, таких як ГОСТ, СНИП, ухил трубопроводу наводиться в міліметрах. На перший погляд це дивно, адже все зі шкільної лави знають, що кут вимірюється в градусах. Але для сантехніків ухил вимірюється саме в одиницях довжини, адже вони не будуть прокладати трубопровід з транспортиром в руках, а для них важлива різниця висот між входом труби і точкою скидання стічних вод. Розрахунок перепаду висоти розраховується виходячи з метрового відрізка, тому чим більше відрізок, тим більше буде ухил труби.

Крім цього, значення ухилу залежить також від діаметра труби. З огляду на обидва параметри, мінімальний ухил виглядає так:

• для відрізка в 1 м і труби з перетином 50 мм, що лежить в горизонтальних лініях, ухил дорівнює 30 мм;
• для відрізка 1 м і труби з перетином 110 мм, які використовуються для облаштування горизонтальних ліній в санвузлах, кут нахилу дорівнює 20 мм.
• для відрізка 1 м і труби з перетином 160 мм, які використовуються для облаштування зовнішніх ліній, кут нахилу дорівнює 8 мм.

Здавалося б, на що можуть впливати ці кілька міліметрів. Різниця не дуже помітна на метровому відрізку, але для трубопроводу в кілька десятків метрів, нахил буде відчутним.

Після того, як ми з'ясували, для чого потрібен ухил, і на що дана величина впливає, слід розглянути порядок пристрою безнапірного трубопроводу з застосуванням ухилу.

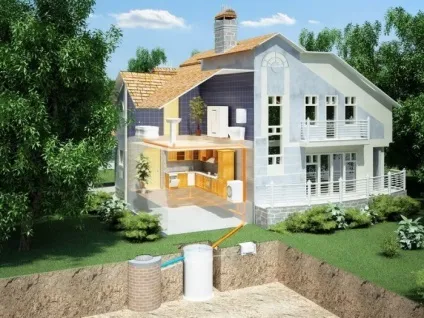

Порядок монтажу каналізаційного трубопроводу

Поетапність робіт по установці трубопроводу буде наступною:

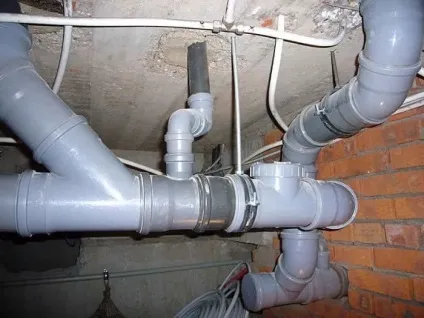

1. Насамперед на кожному поверсі будинку прокладаються горизонтальні лінії.
2. Потім збирається фановий стояк, який об'єднує горизонтальні розгалуження в єдину систему.
3. На завершення облаштовується зовнішня лінія і з'єднується з найфановішим стояком.

Головне в монтажі - не забувати про кути нахилу в горизонтальних сварках.

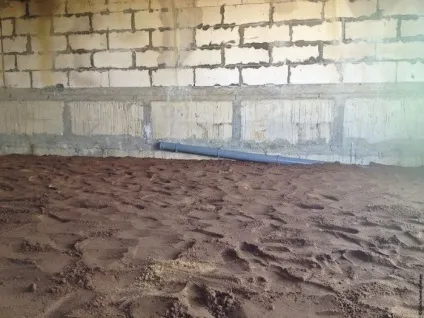

Виставляємо кут нахилу в горизонтальних лініях

Монтаж горизонтальної лінії з кутом нахилу проводиться таким чином:

1. Підбирається труба певної довжини і оптимального діаметру. Зазвичай, для каналізаційних систем в горизонтальних сварках беруть діаметр труби дорівнює 50 мм. Дивимося по нормативним документам - для даної труби нахил повинен дорівнювати трьом сантиметрам при метровому відрізку. Довжина труби змиритися вже на місці сантехнічних робіт.
2. Знаючи необхідний нормативний кут нахилу, розраховується перепад висоти на початку каналізації, тобто під сифоном, і в точці скидання біля трійника вертикального стояка, виходячи з відомої довжини трубопроводу. Наприклад, для труби довжиною 3 метри перепад висот складе 3м х 3 см / м = 9 см.
3. Після розрахунків проектуємо дані на місце, де передбачається розташувати каналізаційну систему. Однак, спочатку треба визначити висоту від патрубка трійника до статі. Потім складаються перепади висот ухилу і приймає патрубка, відміряє отриману довжину від статі і відзначаємо точку під сифоном раковини. Це буде точка старту горизонтального трубопроводу.
4. В кінці залишиться знайти потрібний відрізок труби діаметром 50 мм, вставити один кінець в патрубок стояка, а другий підняти на зазначену висоту під сифоном.

Керуючись встановленими нормативами, ви ніколи не помилитеся в такій важливій справі, як установка каналізаційної системи.
