Яка роль ресивера в холодильному контурі

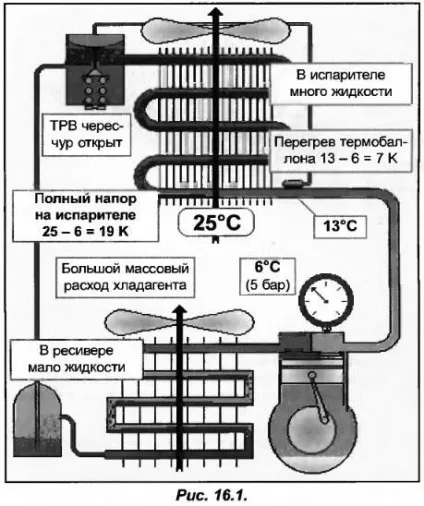

Щоб краще зрозуміти принцип дії рідинного ресивера розглянемо робочу схему (рис. 16.1) холодильної установки. При високій температурі охолоджуваного обсягу регулюючий термостат запускає компресор. Температура повітря на вході у випарник становить 25 С, тиск кипіння зберігається на рівні 5 бар, що для холодоагенту R22 дорівнює температурі кипіння 6 С.

Не приймаючи до уваги втрати тиску у всмоктувальній магістралі компресора, можна вважати, що повний температурний напір на випарнику:

Припустимо, температура в термобалоні ТРВ становить 13 С, це означає, що установка працює на перегрів 7 К. Коли термостат починає запускати компресор, повітря на вході у випарник занадто гарячий. З цього випливає, що процес кипіння у випарнику проходить інтенсивно і для підтримки перегріву на рівні 7 До необхідно сильно відкрити ТРВ.

Якщо ТРВ сильно відкритий, то масова витрата хладагента і тиск кипіння високі. Вважається, що холодопродуктивність хороша, в тому випадку, коли в випарнику знаходиться багато рідкого холодоагенту. Розглянемо цю ж установку, але через деякий час, коли температура на вході у випарник знизиться до 21 С, і простежимо за тим, як змінилися значення її основних параметрів.

Так як температура повітря на вході у випарник знизилася на 4 С, то для підтримки постійного перегріву газу буде потрібно більш довгий ділянку трубопроводу. Це означає, що ТРВ повинен обов'язково закриватися.

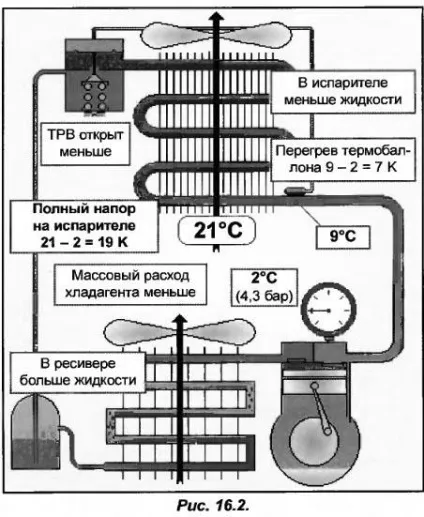

Для підтримки постійного перегріву 7 К, ТРВ повинен бути відкритим менше, ніж при температурі повітря 25 ° С (рис. 16.2).

В даному випадку терморегулювальний вентиль закритий сильніше, що в порівнянні з попереднім прикладом означає зменшення тиску кипіння і масової витрати холодоагенту. Оскільки в випарнику знаходиться менше рідини, холодопродуктивність знижується. Зменшення рідини в випарнику призводить до її збільшення в ресівері і конденсаторі.

При відносно стабільному тиску конденсації, повний температурний напір на випарнику залишається на рівні 19 К, в той час як температура кипіння становить 21-19 = 2 С. Оскільки регулювання ТРВ проведена таким чином, щоб підтримувати перегрів на рівні 7 К, а кипіння відбувається при 2 С, то температура термобаллона ТРВ буде дорівнює 2 + 7 = 9 С.

Відзначимо, що коли температура охолоджуваного обсягу становить 21 С, збільшується кількість рідини не тільки в ресівері і конденсаторі, а й знижується масова витрата рідини, тому швидкість циркуляції рідини в нижній частині конденсатора зменшується. Якщо збільшується кількість рідини, що контактує із зовнішнім повітрям, то час контакту зростає і переохолодження поліпшується.

Отже, ми бачимо, що в установці з ТРВ. чим сильніше падає температура на вході у випарник, тим більше перекривається сам ТРВ, зменшуючи масова витрата і холодопродуктивність. Разом з цим в випарнику стає все менше рідини, а в ресівері її рівень збільшується.

Основне призначення ресивера це компенсувати коливання масової витрати рідини, які викликані реакцією ТРВ на зміни в тепловому навантаженні.
