Як зробити водопровід з колодязя зимовий варіант водопостачання

Переваги зимового способу

Схема пристрою водопроводу з занурювальним насосом

Пристрій водопостачання будинку від існуючого колодязя або свердловини має безліч переваг:

• Ви можете зробити такий водопровід своїми руками без залучення професійних працівників. Це дозволить вам істотно заощадити.
• Завдяки використанню прийнятних за ціною матеріалів і пристосувань можна отримати недороге, але дуже ефективне гідротехнічна споруда, яке ви зможете експлуатувати в зимовий період.
• Профілактичні та ремонтні роботи можна виконувати у зручний для вас час своїми руками.
• Вам не потрібно платити за водопостачання будинку або дачі, хоча витрати за електроенергію все ж будуть.

Зверніть увагу: витрати на пристрій водопостачання від звичайної свердловини або колодязя набагато нижче, ніж витрати на спорудження артезіанської свердловини. Для колодязя вам вистачить звичайного глибинного насоса невеликої потужності.

Підготовчий етап

Приклад складеної схеми водопроводу

Безсумнівно, зимовий варіант водопроводу набагато краще річного. Перед тим як його зробити своїми руками, варто вивчити кожен етап окремо і зрозуміти, яке додаткове обладнання вам знадобиться.

На етапі проектування потрібно вирішити ряд певних завдань:

1. Щоб правильно запроектувати систему водопостачання дачі або заміського будинку, необхідно врахувати всі вимоги до комунікацій, а також визначити їх експлуатаційні параметри.
2. Потім потрібно обчислити загальну кількість водоспоживання, а також визначити обсяги по окремих вузлах.
3. Тепер можна складати схему водопостачання будинку або дачі. На цьому етапі ви зможете зрозуміти, що вам знадобиться для того, щоб зробити водопровід на літній і зимовий період.

прокладка труб

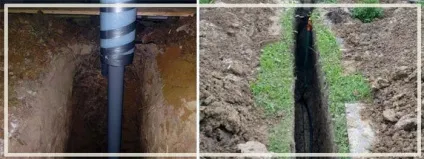

Траншея під укладку труб риється нижче позначки промерзання грунту в вашому кліматичному регіоні

Вода до будинку від колодязя буде транспортуватися по трубах. Можна використовувати металеві, металопластикові або полімерні вироби. Краще вибрати металопластикові труби, оскільки вони більш міцні і стійкі до агресивних середовищ.

Траншея під укладку труб риється нижче позначки промерзання грунту в вашому кліматичному регіоні. Це дозволить воді взимку не замерзати в трубах. Однак можна зробити менше заглиблення траншеї, якщо використовувати підігріває кабель і грунтовне утеплення труби, яка не дасть воді замерзати в холодний період року.

Перед прокладкою труб в місцях повороту, розбіжності або поглиблення гілки необхідно зробити оглядові колодязі:

1. Для цього спочатку риється котлован розміром 100х100 мм. Дно котловану повинна знаходитися на 400 мм нижче позначки промерзання грунту. Днище засипається шаром піску висотою 100-150 мм.
2. Потім споруджується бетонний стрічковий або плитний фундамент. Він повинен бути таким, щоб міг витримати цегляну стінку.
3. Після цього можна викладати стіни з цегли. Товщина стінок оглядового колодязя - 250 мм.
4. Тепер можна на стіни укласти плиту перекриття з отвором для обслуговування водопроводу.

Після спорудження оглядових пристосувань можна укладати труби від водозабірної споруди до заміського будинку або дачі. Вони з'єднуються між собою стикувальними елементами компресійного типу. Для забору води з колодязя, в його стінці потрібно зробити отвір по діаметру водопровідних труб.

Монтаж глибинного насоса

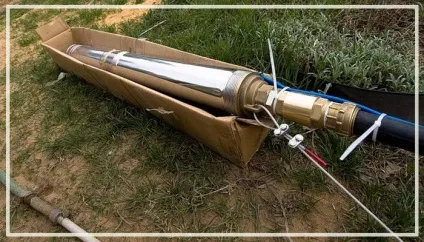

Приклад готового до використання насосу з тросом, кабелем і шлангом

Щоб вода могла викачуватися з колодязя, вам знадобитися встановити в цій споруді гідравлічний насос глибинного типу. Зазвичай для його установки використовується варіант з підвішуванням на тросі. Для цього зі сталевих куточків зварюється спеціальна конструкція, яка укладається на бетонні кільця колодязя. До них вона кріпиться за допомогою анкерів.

Роботу по установці і підключенню насоса ведуть в такому порядку:

1. Насос встановлюється на кінці відрізка труби, за допомогою якої він буде з'єднуватися з куточком.
2. Потім розмотується кабель електроживлення приладу.
3. На вихідний отвір встановлюється спеціальний клапан, який буде захищати систему від зворотної подачі води.
4. До клапану прикріплюється муфта, а до неї труба.
5. Кабель живлення примотується до труби за допомогою ізоляційної стрічки.
6. Вся конструкція занурюється в водозабірних споруд.
7. Страхувальний трос прикріплюється до рами із сталевих куточків.
8. Потім трубопровід стикується за допомогою кутового елемента з трубою агрегату, а кабель електроживлення виводиться зверху або укладається в траншею.

Якщо ви плануєте використовувати не глибинний насос, а насосну станцію, то для функціонування системи в зимовий час підключення насоса до трубопроводу облаштовується в спеціальному приямку. Його габарити 0,75х0,75 м і глибина 100 см. Днище приямку потрібно ретельно утрамбувати і засипати щебенем або забетонувати, а стінки зміцнити цеглою або дошками. Труби заводяться в приямок і там підключаються до встановленого насоса. Для захисту від холоду приямок необхідно грунтовно утеплити.

Порада: якщо в зимовий період ви плануєте надовго залишати заміський будинок або дачу, то необхідно передбачити систему консервації. Так ви зможете зливати воду з трубопроводу на час вашого від'їзду і знову запускати систему по приїзду.

Пристрій і утеплення введення в будинок

Для захисту від промерзання трубопровід запускається в будинок через спеціальну муфту

Прокладений від колодязя трубопровід необхідно завести в будинок. Для цього в фундаменті споруди пробивається отвір більшого діаметру, ніж розмір труб. Як правило, саме в місці входу трубопроводу в будинок система найчастіше промерзає, тому утеплення цього місця варто приділити максимум уваги. Для захисту від промерзання трубопровід запускається в будинок через спеціальну муфту. Це така ж труба, тільки більшого діаметра. Якщо ви використовуєте труби діаметром 32 мм, то муфту візьміть з перетином 50 мм.

Важливо знати: заборонено робити введення водопроводу в будинок на відстані менше 150 см від виведення каналізації з цього ж споруди.

Для утеплення місця введення труб використовується звичайна мотузка. Вона забивається в просвіт між трубою і муфтою і ретельно ущільнюється. Додатково місце введення ізолюється монтажною піною, герметиком або звичайним глиняним розчином.

Встановлення обладнання

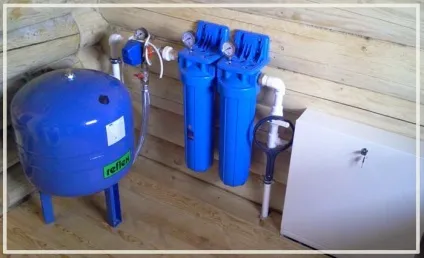

Встановлений гідроакумулятор з системою фільтрів

І зимовий, і літній варіант пристрою має на увазі використання гідроакумулятора. Це ємність, частково заповнена водою. Коли води стає менше, тиск повітря в баку падає і це призводить до включення насоса. При підвищенні тиску повітря через заповнення бака водою насос відключається.

Зазвичай гидробак буває об'ємом від 50 до 200 л. Невеликої ємності буде достатньо для дачі, а заміський будинок зажадає більш місткий резервуар. При цьому чим більше обсяг гідробака, тим рідше буде включатися насос, а отже, тим менше він зноситься і більше прослужить. Щоб запобігти замерзанню води взимку, бак краще встановлювати в теплому приміщенні. Ідеально підходить горище дачі або заміського будинку.

Важливо знати: місткий бак дозволить вам запастися водою, якої вам вистачить на добу, якщо раптом припиниться подача електрики. Однак велика ємність з водою може важити близько тонни. Тому при установці бака в будинку подбайте про посилення будівельних конструкцій споруди.

Електромагнітне реле тиску, що встановлюється на баку, дозволяє запускати і вимикати насос при заповненні та спустошенні бака. Воно кріпиться зверху в горизонтальному положенні.

завершальний етап

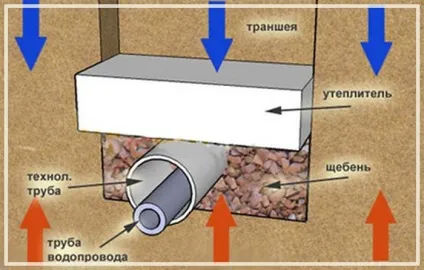

Приклад додаткового утеплення трубопроводу пінопластом і керамзитом

Після складання і з'єднання всіх елементів системи проводиться їх пробний запуск. Якщо все працює справно, можна приступати до завершального етапу зборки. Оскільки наш водопровід буде експлуатуватися в зимовий період, всі труби потрібно добре утеплити. Для цього роблять наступне:

1. Труби в траншеях ретельно обмотуються геотекстилем.
2. Якщо траншеї відкопувати нижче позначки промерзання грунту, то яму досить засипати піском і злегка утрамбувати. Зверху все засипається грунтом.
3. При відкопування траншеї вище позначки промерзання для засипки труб використовується теплоізоляційний матеріал - керамзит, шлак, пінопласту крихта. При цьому зверху труб цей матеріал повинен давати шар не менше 20-30 см. Потім все також засипається грунтом.
4. Якщо в системі передбачені оглядові колодязі, то на них встановлюються люки.

Порада: для обігріву трубопроводу в зимовий час можна використовувати спеціальний нагрівальний кабель, який прокладається в траншею разом з трубою. Однак це досить дороге задоволення.
