Як зробити проводку в лазні правила монтажу
Електропроводка в приміщення з підвищеною вологістю вимагає особливого підходу. Якщо навичок і знань в області електроенергетики немає, то краще щоб роботу виконали професіонали. Навіть просту схему необхідно збирати з особливих матеріалів і за всіма правилом. Страшно не те що в мокрій лазні може замкнути система, а неправильно виконана електросистема може вбити вологого людини. Як зробити проводку в лазні за всіма правилами і які помилки при цьому допускають, поговоримо в цій статті.
Безпека в пріоритеті!
Монтувати проводку в баню необхідно відповідно до вимог ПУЕ (правила улаштування електроустановок). Правила для вологих і небезпечних будівель існують свої нормативи. Згодна документації фурнітуру розміщувати можна тільки в передбаннику, парна і відділення для миття для подібних вузлів не призначені. Всі лампи повинні бути під захисними плафонами, причому непростими, а з герметичними сполуками.
Проводка в лазні може бути виконана за простою схемою. Сучасні ж конструкції багатофункціональні, тому схема електроживлення монтується складна. У такій лазні можуть розташовуватися: світильники, електрична піч, вологомір і датчик температури, теплі підлоги інфрачервоні або тентові, розетки для телевізора, фена, холодильника. Крім усього перерахованого в сучасних конструкціях може розташовуватися басейн з підсвічуванням, насосна станція, теплова гармата.
Чому створює небезпеку неправильна проводка?
У лазні небезпечний пар, так як він складається з частинок води, яка є відмінним електропровідниками. Тому якщо встановити розетку або вимикач в місцях доступу пара конденсат буде осідати на елементах і може стати причиною пожежі або коротке замикання. Фахівці перш ніж встановити проводку зроблять необхідні розрахунки і складуть схему, які виконати не маючи знань неможливо. Коштують послуги не дешево, тому виконують в більшості випадків систему самостійно. Але робити це потрібно у відповідності з усіма правилами та нормами.
Перед монтажем необхідно намалювати схему, де будуть намальовані всі вузли (розетки, вимикачі, коробки розгалуження). При цьому варто заздалегідь продумати що і де буде підключено. Тільки після цього вираховується сумарна потужність всіх джерел і визначається кабеля, перетин і розмір, необхідний.
Норми і правила з розміщення електричної системи в лазнях
Для лазні проводку проводять окремою лінією від основного розподільного щитка. Робиться це для того, щоб убезпечити господарів і створення окремого контуру заземлення. Проводка повинна не кидатися в очі і не вкладається в кутах, навпаки дверних прорізів. До осель опалення: печі, трубах, генераторів розташовується не ближче 1,5 м.
Електропроводку в лазні можна монтувати двома методами:
- Прихована: застосовують в цегляних або блочних лазнях, недопустима в дерев'яних. Виконується в спеціальні проштрабленние канали з додатковою азбестового ізоляцією.

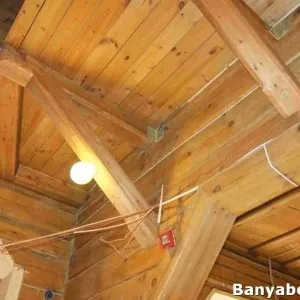

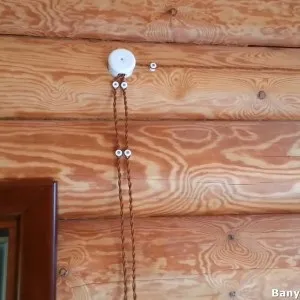

- Відкрита: проводку пускають прямо по стіні, використовується в конструкціях з дерева.
Монтаж проводки здійснюється за кількома основними правилами:
- Харчування пропускається через АВ або пристрій захисного відключення (УЗО), а світло в парилку або в МИЙНА відділення через трансформатор понижуючого типу.
- Для проводки краще скористатися мідним не горять кабелем типу ВВГнгLS 3х2,5.
- Всі основні елементи: електрощиток, коробку розподіл струму, центральний перемикач монтують тільки в передбаннику.
- Для дерев'яної лазні з приміщення в сусіднє проводку кидають через просвердлений отвір прямо в стіні. У нього для безпеки вставляють металеву трубку розмірами ½ дюйма. Свердлити отвір ні в якому разі не варто на стиках і швах, тільки в середині ланки.
- Ізолювати проводку потрібно за допомогою спеціальної гофри з пластика або металу. Вона не дасть возгораться системі, і при пошкодженні порода просто оплавився. Під все розетки і вимикачі теж монтують металеву або азбестову пластину.
- Проводку в дерев'яних спорудах можна ховати в перехідні перекриття і під підлогу, вся система повинна бути відкритою. Для більшої безпеки знизу по стіні можна прикріпити азбестовий матеріал.
- З'єднувати дроти між собою потрібно за допомогою клем, скручувати проводку неприпустимо.
Також не варто застосовувати в лазні вінілову або прогумовану проводку. Оптимально використовувати гофрований H07RN-F, ВВГнг-LS 3х1,5.
Як правильно провести кабель до лазні
Якщо лазня розташовується в безпосередній близько від основного будинку, то проблеми не виникне. Складніше буде перекинути дріт на окремо стоїть лазню. У таких випадках необхідно виконати монтаж силового проводу до лазні від основного електрощита.
За способом монтажу поділяють два способи підведення електропроводи до лазні: наземний і повітряний. Повітряне проведення більш доступне, так як для роботи необхідно просто поставити додаткові опори у вигляді стовпів. Для лінії береться кабель СИП (самонесучий ізольований провід). Натягувати його можна без додаткової конструкції з тросів, а термін експлуатації більше 20 років.
СИП кидають по стовпах до лазні і вводять всередину через спеціальний отвір з металевою трубою або азбестовим ізолятором.
Наземний метод протягування електропроводи до лазні більш складний і вимагає матеріальних і фізичних витрат. Але зате лінію буде не видно і ландшафт не доведеться псувати стовпами. Для монтажу беруть мідний довговічний кабель ВБбШв 3х2,5, броньований. Припустимо використання не броньованого, але тоді він буде більш вразливий і його ховають в спеціальну захисну металеву трубу. Заривають кабель глибиною мінімум 700 мм, а місця прокладки відзначають, наприклад, цеглою або декоративним каменем. Це необхідно для спрощення пошуку при можливих пошкодженнях або заміні.
Коли провід підведений необхідно правильно встановити щиток.
Як правильно монтувати щиток
Перше що необхідно зробити, це вибрати правильне місце для елекрощітка. Основні правила які слід при цьому дотримуватися:
- Розміщується електрощиток в сухому і провітрюваному місці. Неприпустимо скупчення конденсату на внутрішніх частинах конструкції.
- Доступ до електрощитку повинен бути завжди доступним.
- Місце не повинно бути затемнене, краще якщо на щиток потрапляє природне світло.
- Верхня частина коробки повинна бути не нижче 150-180 см від підлоги.
- Якщо проводка однофазная, то підійде трижильний кабель.
Що потрібно враховувати при складанні схеми електросистеми
При складанні схеми електропроводки лазні враховують розташування електроприладів і інших вузлів. Їх можна монтувати тільки в сухих приміщеннях. Це обумовлено правилами пожежної безпеки і тим, що корозія на деталях буде утворюватися менше. Якщо прилад пластиковий, то його механізм все одно має металеві деталі.
Є прилади, на яких захист встановлена виробниками, тому їх спокійно можна розміщувати в помивочной. До таких відносяться сучасні душові кабіни, ванни з масажними системами, спа-обладнання та багато інших. інше.
Світлові прилади для парної можна використовувати тільки на металевій основі із захисною конструкцією зі скла. Монтуються світильники на стіни відступивши від стелі на 20 см.
Трансформатор проводить електросистему в баню не перевищує 220 вольт. У парилку, відділення для миття розподіляти можна 12 вольт, які проводять через стіну. Це дещо відрізняється від нормативами ПУЕ, де сказано, що в небезпечних місцях конструкції допустимо 42 вольта. Але це з урахуванням лампочки в 36 вольт, а в більшості сучасних конструкції такі не використовують.
Якщо в лазні розміщені пральна або посудомийна машинка, то слід виводити під них окрему розетку з заземленіем.Устанавлівать їх можна тільки на сухому місці. Якщо використовується бак для нагрівання гарячої води, то укладають окремий провід який йде окремо від загальної системи.
Захисна автоматика ПЗВ
По периметру конструкції монтують контур системи заземлення. У систему монтується автомат аварійного відключення УЗО, або, диференціальну систему. Якщо установка автоматики з якихось причин неможлива, то монтується Т220 / 12. Всі захисні пристрої повинні бути заховані в гідроізольований бокс.
Електрокам'янка в системі електропостачання
Датчики для електрокам'янки в лазні можна використовувати тільки низьковольтні. Монтують на поверхню стіни, яка найдалі розміщена від кам'янки. Вибирають підходяще місце і відмірявши 1 м від підлоги приступають до установки. Щит для управління датчиками монтувати в парилці заборонено.
Електрокам'янку підключають окремо від основної системи, без розеток. Для цього від щитка кидається окремий кабель, який підключають до тепло-генератору і робиться окреме заземлення.
Проводити проводку до електрокам'янки і лампочках в парильні слід не ближче 0,8 м від димохідної труби і печі. При цьому вона ніде не повинна згинатися або скручуватися, тільки цільна в спеціальній гофре.
Лампи для лазні
Не варто користуватися для помивочной і парної простими лапами. Люмінесценція береться тільки з захистом в IP44 ступеня. Серед найбезпечніших варто виділити галогенові лампи 12 вольт.
Проводку для парної краще використовувати з термостійкого матеріалу, наприклад марка SILFLEX Sif, одножильний зі спеціальною силіконовою ізоляцією.
У деяких сучасних схемах світло в парильному відділення виконують знизу, так нагрів буде менше. Виглядає освітлення привабливо, так як виконується точковими світильниками, наприклад вбудованими в нижній щабель полога.
Всередині конструкції полога проводку проводять додатково ізолюючи в металеві труби.
Перевіряти проводку потрібно раз в 2-3 року, краще частіше. Термін придатності проводки теж слід враховувати: мідний - до 20 років, алюмінієвий до 15 років. А так як вологість і підвищені температури в лазні впливають на проводку агресивно, то сміливо можна ділити цифри на 2 і після закінчення терміну міняти проводку повністю.
Навіть найнявши професіонала не варто пускати справу на самоплив, потрібно контролювати весь процес від і до. Тільки так проводка в лазні буде безпечною і прослужить покладений термін.
