Зустрічне і попутне фрезерування 1
Під час зустрічного фрезерування зуб фрези під час зняття стружки з оброблюваного матеріалу навантажується плавно, завдяки чому ресурс інструменту вичерпується набагато довше в порівнянні з попутним фрезеруванням. Такий спосіб фрезерування також допоможе продовжити термін служби фрези в разі з поверхнево ущільненої заготівлею, так як зняття стружки починається з нещільного підкіркового шару матеріалу.
Залежно від напрямку обертання фрези виділяють 2 типу фрезерування: зустрічний та попутне.
Попутним називають такий спосіб фрезерування, при якому подача матеріалу збігається з напрямком обертання фрези, рис.1.

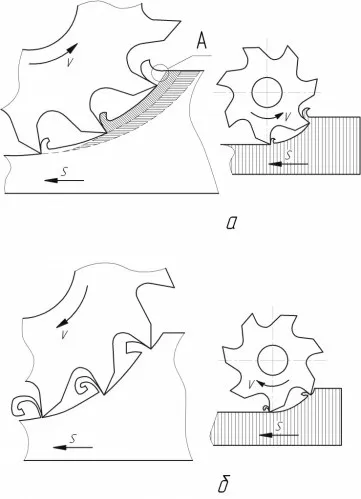

Мал. 1. Зустрічна фрезерування - А. Попутне фрезерованіе- Б.
Якщо ж напрямок фрезерування і подача протилежно спрямовані, то маємо справу із зустрічним фрезеруванням
Як недоліки, так і переваги є у обох способів.
При попутному фрезеруванні зуб фрези в момент входу в заготовку навантажується стрибкоподібно, відбувається удар об поверхню оброблюваного матеріалу. Як наслідок з цього отримуємо підвищений знос інструменту. Найістотніше цей ефект проявляється при обробці поверхнево ущільненого матеріалу і обробці поверхні прямозубими циліндричними фрезами.
При попутному фрезеруванні відбувається ущільнення оброблюваної поверхні. Це, звичайно, не можна однозначно віднести до достоїнств або недоліків. Ущільнення пов'язано з тим, що безпосередньо в зоні обробки відбуваються пластичні деформації зрізаного шару матеріалу, а завдяки тому, що сили тиску фрези і реакції заготовки в зоні обробки спрямовані зустрічно, відбувається м'яття (те саме ущільнення) шару матеріалу заготовки.
Завдяки тому, що фреза в процесі роботи тисне на заготовку, притискаючи її до опорної поверхні і тим самим збільшуючи жорсткість сполучення, точність обробки виходить вище, в порівнянні із зустрічним фрезеруванням.
Під час зустрічного фрезерування зуб фрези під час зняття стружки з оброблюваного матеріалу навантажується плавно, завдяки чому ресурс інструменту вичерпується набагато довше в порівнянні з попутним фрезеруванням. Такий спосіб фрезерування також допоможе продовжити термін служби фрези в разі з поверхнево ущільненої заготівлею, так як зняття стружки починається з нещільного підкіркового шару матеріалу. В області ж щільної кірки (виділена область «А» на рис.1 б) поділ матеріалу відбувається багато в чому за рахунок сил розтягування і вигину. Ці види навантаження вимагають набагато меншого зусилля для руйнування матеріалу, на відміну від м'яття, яке маємо у випадку з попутним фрезеруванням.
При зустрічному способі фрезерування зміна щільності оброблюваного шару матеріалу відбувається в меншому ступені. Однак при цьому можливе проковзування зуба по поверхні заготовки, що призведе до зміцнення продавленого шару і подальшого збільшення необхідної для обробки навантаження.
При зустрічному способі обробки матеріалу фреза в процесі роботи прагне витягнути шар матеріалу з заготовки. При цьому товщина проникнення ріжучого інструменту непостійна. Через що викликаються при цьому пружних деформацій виникає вібрація і, як наслідок, знижується якість оброблюваної поверхні.
Отже, з огляду на названі переваги та недоліки розглянутих способів фрезерування можна зробити висновки, що попутне фрезерування більше підходить для:
- у випадках, коли знімається тонкий шар за прохід;
- обробки поверхнево НЕ ущільнених матеріалів.
Зустрічне ж фрезерування більше підходить для:
- чорнової обробки матеріалу;
- обробки поверхнево ущільнених матеріалів.
