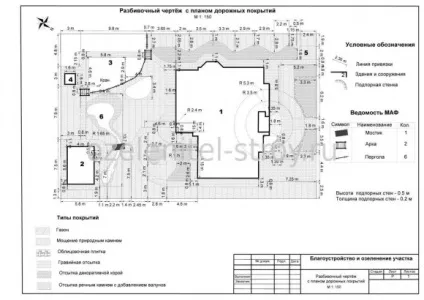

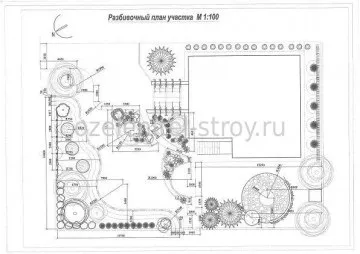

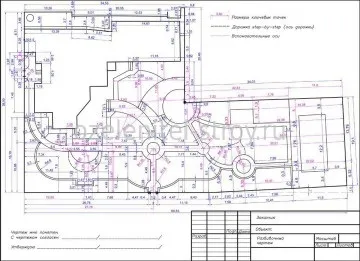

Для правильного перенесення проекту планування саду (або інших об'єктів зеленого будівництва) на місцевість складається креслення креслення. На ньому вказують всі необхідні розміри основних планувальних елементів території саду і їх прив'язки до опорних точок плану. Місця посадок дерев, чагарників і квітів в кресленні кресленні не вказуються. Від кордонів об'єкта або існуючих капітальних будівель відходять головні розбивочні осі саду, які прив'язані до певних точок, закріпленим на місцевості і зазначеним на плані (озеленення. Благоустрою або план ландшафтного дизайну). Далі, спираючись на головні розбивочні осі і межі об'єкта прокладають допоміжні геодезичні осі і лінії. До базису осях і допоміжним лініях повинні бути прив'язані всі доріжки, водойми і споруди.

Для розбивки пейзажних доріжок, водойм і майданчиків, що мають іррегулярні форми, слід уздовж них провести додаткові допоміжні лінії, які повинні бути прив'язані до кордонів саду або Базисом осях. Від цих ліній до однієї зі сторін розбиваного доріжки або до її центральної осі проводять короткі (бажано менше 20 м) перпендикуляри, що визначають положення доріжки. Ці перпендикуляри повинні проводитися тим частіше, чим крутіше згинається доріжка (зазвичай вони проводяться на відстані від 5 до 15 м одна від одної).

Необхідно також прив'язувати все центри окружності і радіусів заокруглень доріжок і майданчиків до опорних точок плану.

Всі розміри прив'язок проставляються уздовж розбивочних осей, допоміжних ліній, перпендикулярів, що йдуть до певних площинним конструкціям.

Креслення креслення складається з таким розрахунком, щоб по ньому можна було

провести перенесення проекту на місцевість, не користуючись складними геодезичними інструментами. Тому всі основні геодезичні лінії повинні мати не менше двох прив'язок до кордонів ділянки або вже до прокладених Базисом осях. Якщо цього зробити не можна, то вони повинні відходити від меж ділянки або вже проведених осей під прямим кутом, який легко може бути побудований на місцевості за допомогою найпростіших геодезичних інструментів (дзеркальний Екер, гоніометр і ін.) Або просто за допомогою кілочків, вешек, шнура і рулетки.

При наявності рівною, вільної від деревної рослинності території креслення креслення може бути складений за допомогою системи координат. В цьому випадку намічається координатна сітка з квадратами, що мають довжину в 20, 50, а іноді навіть в 100 м, в залежності від величини ділянки і бажаної точності розбивки. Далі визначаються координати всіх основних точок: кутів майданчиків, центрів кіл і т. Д. На місцевості розбивається запроектована сітка, що закріплюється по кутах стовпчиками з номерами квадратів, від яких відміряються відстані до кутів майданчиків, доріжок і т. Д. На підставі обчислених і записаних в кресленні кресленні координат.
