Як зробити металошукач своїми руками, електрика, практика

Якщо озброїтися хоча б мінімальними знаннями та інструментами, можна легко зробити металошукач своїми руками. Процес цей дуже захоплюючий і займає від кількох годин до кількох днів. Виготовлення металошукача своїми руками дозволить заощадити кілька тисяч рублів, а професійні металошукачі можуть і зовсім обійтися в кілька десятків тисяч.

Для чого потрібен металошукач?

Інша назва цього пристрою - металодетектор. Його застосовують в різних цілях:

в археологічних розкопках;
для того, щоб виявити наявність під землею трубопроводу або підземних комунікацій;
на саперних роботах;
в криміналістиці;
в інженерних роботах.

Спортивне металлоіскательство - це ще один вид діяльності, для якої потрібно металодетектор. Щороку серед шанувальників цього заняття проводяться турніри, на яких учасники змагаються в умінні знаходити під землею цінні дрібнички.

Які бувають металошукачі?

Все металошукачі умовно поділяються на три рівні:

загального користування;
середнього класу;
для професіоналів.

Як працює прилад?

Для того, щоб зробити металошукач своїми руками, буде потрібно розібрати принцип його роботи. Це значно полегшить процес його виготовлення.

Принцип роботи металодетектора ґрунтується на створенні магнітного тяжіння за допомогою першої котушки, вбудованої в прилад. Вона передає утворилося поле в землю. Друга котушка приймає сигнал, який йде від землі. Якщо пристрій виявляє тяжіння, він повідомляє про це тональним сигналізатором. Коли об'єкт з металу знаходиться неподалік від дії магнітного тяжіння, металодетектор змінює тональність сигналу. Від величини котушки залежить чутливість металошукача. Чим масивніше котушка, то чутливіші прилад.

Що знадобиться для домашнього виготовлення металодетектора?

Для початку перечитайте підручник фізики за 7-8 клас. Слід також вивчити кілька електронних схем, щоб в подальшому визначити, яку з них ви будете використовувати для збирання металодетектора. Вам буде потрібно:

алюмінієва фольга;
батарейки типу «Крона»;
випромінювач п'єзоелектричний;
резонатор кварцовий;
дерев'яне кільце (буде потрібно для пошукової котушки);
дерев'яна палиця (буде потрібно в якості власника);
генератор невеликого розміру (можна взяти від старого магнітофона);
резистори і конденсатори плівкові;
металева коробка (буде потрібно як екран);
навушники;
дроти (потрібні для обмотки котушки).

Більшу частину всього необхідного ви зможете придбати в магазині радіотехніки.

Для початку необхідно зробити пошукову котушку. Її можна вирізати з фанерного листа. Діаметр котушки повинен бути близько 15 сантиметрів. На шаблон слід намотати дріт витками. Його зачищені кінці припаяти до сполучного кабелю. Для закріплення необхідно намотати на котушку щільний шар ниток.

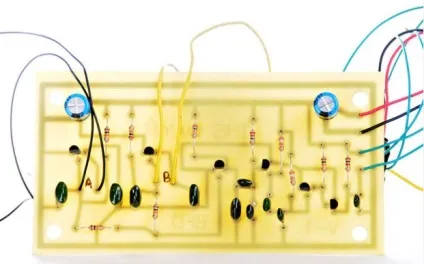

Далі всі деталі схеми необхідно припаяти до друкованої плати (з текстоліту). Робиться це в наступному порядку: спочатку припаивается конденсатори, потім - система резисторів і кварцовий фільтр, далі - підсилювач сигналу, транзистор, діоди і пошуковий генератор.
У пошуковий корпус вкласти спаяну плату, яку з'єднати з пошуковою котушкою. Потім закріплюється палка-тримач.

Цей простий металошукач працює таким чином, що пошукова котушка передає сигнал, який відбивається предметом з металу і підвищує частотність генератора. Далі сигнал посилюється кварцовим фільтром і перетворюється детектором в постійний імпульс, який і буде надалі передавати звук.

Освоївши цю нескладну схему виготовлення металошукача, можна спробувати зібрати і інший різновид металодетектора, наприклад, високочастотний.

Високочастотний металошукач: покрокова інструкція

Даний вид металошукача відрізняється тим, що при його складанні необхідно задіяти одразу дві котушки: передавальний (є собою зовнішній контур котушки, в якому розташовані дроти) і приймаючу (котушка з мотком дроту, яка приймає сигнал).

Для початку вам буде потрібно знайти найвищу частоту на радіо (АМ). Важливо, щоб система не зловив частоту будь-якої радіостанції.
Потім потрібно зібрати пошукову головку. Для цього необхідно вирізати два кола з фанерного листа. Один з них повинен збігатися по діаметру з звичайним блюдцем, а другий - з тарілкою середнього розміру.
Від вирізаних кіл необхідно відвести близько 15 витків дроту з міді від зовнішнього кола. Перетин дроту повинно бути близько 0,25 мм. Далі спорудження кріпиться до блоку і радіо з налагодженою найвищою частотою.

Вімкнути радіо. Положення пристрою щодо радіо можна змінювати. Можливе використання навушників.

Як зібрати імпульсний металошукач?

Для початку необхідно зібрати блок керування, для чого вам буде потрібно: динаміки невеликого розміру (8 Ом), плата, транзистор підсилювальний (від 250), батарея акумуляторна від 9 вольт.
Вирізати з фанерного листа три кола діаметром 15, 16 і 16 см. Склеить кола у вигляді бутерброда. Коло з найменшим діаметром повинен бути нагорі.
По краях фанеру слід оснастити 10 витками дроту.

Чи реально відшукати скарб з допомогу металодетектора?

Існує чимало таємниць і загадок, пов'язаних із скарбами. Вчені, дослідники, археологи століттями шукають скарби відомих всьому світу людей. Але де вони, всі ці скарби? Де піратське награбоване добро? Хіба хтось зумів відшукати їх в морських глибинах? Де все, що награбував свого часу Стенька Разін? Де золото Колчака? Все це, оповите таємницею спокійно лежить вже кілька столейті. До того ж, на Русі не існувало банків, і люди ховали все своє добро в землю. Може, пора і вам зайнятися пошуком скарбу?
