Підрахунок витрати зварювальних електродів необхідний ще на початковому етапі, коли ви тільки починаєте планувати роботи по зварюванню.

Для того щоб якомога точніше розрахувати потрібну кількість електродів, вам потрібно буде враховувати головні чинники: масу наплавленого металу, норму витрати зварювальних електродів і довжину шва.

Якщо всі розрахунки будуть зроблені правильно і максимально точно, то і сам процес зварювання буде ефективним.

Норма - максимальна величина абсолютної витрати зварювального матеріалу, інших матеріалів, наприклад, палива, електроенергії. В тому числі, сюди можна віднести витрата енергії живого праці в співвідношенні на одиницю виробленої продукції.

Наприклад, якщо говорити про норму витрати електродів, газів, флюсів, співвідношення доводиться на виробництво одного виробу у відповідності з усіма технічними вимогами або на процес зварювання одного метра шва металу.

Відзначають класифікацію, розроблену на основі ступеня виконуваної роботи. Дана класифікація включає в себе післяопераційні, подетальні, вузлові і поіздельний норми.

До пооперационной нормі відносять норми, які були встановлені відповідно до виконуваної технологічної операції, тобто норма витрати електродів в процесі зварювання. Поодетальние норми - це норми, які визначає витрати праці при виготовленні конкретної деталі металу.

За допомогою вузлових і поіздельний норм встановлюються витрати матеріалів як на кожен конкретний вузол окремо, так і на матеріал в цілому. Для розробки поіздельний норм використовували вузлові норми. Останні ж, були засновані на подетальних нормах. Як видно, всі норми взаємопов'язані між собою.

Витрата електродів при зварюванні є певну величину, розрахунок якої ведуть фахівці. Вони ж будуть виконувати всі роботи по зварюванню матеріалу. Це значно полегшує роботу, так як всі розрахунки будуть відповідати всім нюансам, пов'язаними зі зварювальними роботами.

Для розрахунку витрат електродів при зварюванні розроблено безліч методик. Наприклад, в деяких країнах застосовують методику по визначенню потрібної кількості електродів за допомогою маси металу. Тому одиницею виміру стають кілограми. Для того щоб розрахувати кількість електродів необхідно зробити обчислення за цією формулою: Н = М * Красх. де М - маса металу, а скорочене Красх. - коефіцієнт витрати електродів.

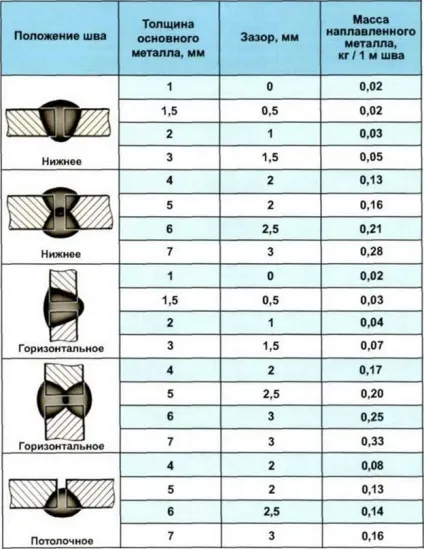

З метою обчислення маси металу потрібно перемножити площа поперечного перерізу металу з щільністю і довжиною шва. Розраховуючи коефіцієнт витрати електродів, пам'ятайте що чад, розбризкування металу, довжина недогарка істота впливають на вихідні дані. Всі вони безпосередньо залежать від марки електрода. Зазвичай це коефіцієнт дорівнює 1,6, але в зварюванні нержавіючих і вогнетривких елементів коефіцієнт може дорівнювати 1,8.

Якщо виникають труднощі з розрахунком маси в теорії, то пора переходити до практики. Для початку потрібно виконати зварювальні роботи з металом певної кількості підходящої марки електрода. Необхідно використовувати той же тип з'єднання, той же режим зварювального струму і положення в просторі. Потім визначте довжину шва і розрахуйте необхідну кількість електродів.

Так як витрати зварювальних електродів зростає, то на думку спадає запитання про те, як же заощадити електроди в процесі зварювання. Відповідь проста: контролюйте повну відповідність типу, показників сили струму і напруги електродів.

Крім того, використовуйте при розрахунках автоматичну / напівавтоматичне зварювання. Такі види зварювальних робіт сприяють зменшенню витратою електродів під час зварювальних робіт. В процесі ручного зварювання відсоток показника дорівнює 5%, а при автоматичного і напівавтоматичного - менше 3%.

Всі необхідні показники плавлення металу безпосередньо залежать від технології плавлення і глибини ємності печі. Серед усіх показників, основними, що визначають ефективність електроплавкі є продуктивність, потужність і витрата електроенергії на 1 тонну розплавленої сталі, а також витрата електродів на тонну металу, в даному випадку, стали.

Існують певні інженерно-технічні норми витрат зварювальних робіт. Згідно виробничим нормативам вказується витрата зварювальних електродів при зварюванні труб з легованих сталей. Сюди відносять дугову ручну зварку, автоматичну, комбіновану і т.д.

Для того щоб здійснити процес аргонодугового, дугового, комбінованої зварювання, необхідно брати до уваги деякі особливості зварних з'єднань, тобто суворе відповідність державним стандартам, розміри і норми. Всі електроди прийнято ділити на шість груп. Першу групу складають електроди, коефіцієнт яких дорівнює 1,4. Якщо електрод не відповідає жодному коефіцієнту, то розраховувати норму витрати потрібно за формулою Н = МХК, де H-це значення витрати електродів, М - як уже було зазначено, маса, K - коефіцієнт.

Ведучи розрахунки електродів при ручного дугового і аргодуговой зварюванні в горизонтальному просторовому положенні стиків, скористайтеся поправочними K. Для вольфрамового коефіцієнта К = 1, для аргонового K = 1, 43. Крім того, допустима зварювання патрубків, розташованих на поверхні трубопроводу перпендикулярно осі трубопроводу під кутом в 90 градусів. Якщо патрубок знаходить знизу або збоку, коефіцієнти будуть іншими.

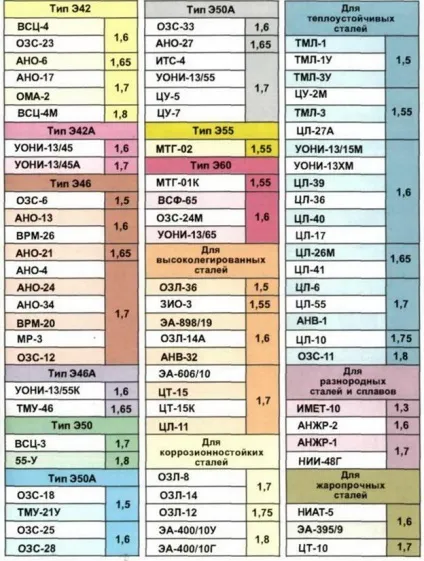

Таблиця коефіцієнтів електродів в співвідношенні до марок електродів
