Як зігнути мідну трубку в домашніх умовах трубогибам

Для полегшення процесу прокладки трубопроводу з мідних труб, використовуються різні пристосування, в тому числі трубогиб. Це може бути ручний прилад для роботи в домашніх умовах або промислове обладнання, показане для облаштування систем громадського користування. Головне, що потрібно знати, це як зігнути мідну трубку без пошкодження форми, тому важливо підібрати трубогиб відповідного типу і коструктівних особливостей.

Типові варіанти обладнання для гнуття мідних труб

Для полегшення процесу прокладки трубопроводу з мідних труб, використовуються різні пристосування, в тому числі трубогиб

Досить м'який і гнучкий матеріал має свої показники міцності і жорсткості, що залежать від перетину, товщини стінок, а також від марки сплаву і способу обробки. Податливість матеріалу на згин визначає потрібне зусилля, яке прикладається для згинання прокату, за цим показником і потрібно вибирати трубогиб, особливо, якщо це ручний прилад.

Необхідно, щоб обладнання відповідало:

1. Зручності застосування;
2. Полегшення роботи з трубним прокатом;
3. Відповідності розмірам перерізу труби;
4. Простоті транспортування і монтажу на місці.

Вибираючи трубогиб для згинання в домашніх умовах, варто визначити розміри габаритів, ергономічність обладнання та умови експлуатації приладу, а вони можуть відрізнятися. Наприклад, деякі моделі допустимі для використання в обмеженому просторі (під кутом будинку, в системі каналізації), а деяким потрібно багато місця.

Для забезпечення всіх показників випускаються два типи обладнання:

1. Верстати стаціонарного і переносного типу;
2. Ручний трубогиб.

Останній вид має більш широку сферу застосування, тому вважається універсальним і підходить для гнучкі елементів перетину до 50 мм. Ручний трубогиб має свої різновиди:

Варто розібрати кожен тип докладніше.

Пружинний прилад для гнучкі мідної труби

Це обладнання, яке представляє собою подовжену сталеву пружину з витками, щільно прилеглими один до іншого і мають розширення на одному кінці

Це обладнання, яке представляє собою подовжену сталеву пружину з витками, щільно прилеглими один до іншого і мають розширення на одному кінці. При всій міцності, трубогиб ручний має високу ступінь гнучкості, дозволяючи проводити роботи в домашніх умовах.

Застосування просте: надіти елемент широким кінцем на трубу, протягнути до того місця, де потрібно зігнути і виконати дію. Стягнути пружину після закінчення робіт не складає труднощів. Перевага моделі:

• малі габарити, що забезпечує зручність роботи в самих обмежених умовах;
• низька вага, а це простота транспортування;
• міцність і простота конструкції - тут абсолютно нічому ламатися;
• можна застосовувати відразу на місці установки або на вже прокладених елементах трубопроводу, причому робити без настройки приладу.

1. повна відсутність механізації, що дозволяє посилити тиск. Тому розраховувати доводиться лише на власні м'язи. Однак далеко не кожну трубу можна зігнути таким чином;
2. загроза недогіба / перегину;
3. необхідність пересувати пружинне пристрій до місця гнучкі, що не завжди можливо через довжини системи;
4. розрахунок тільки на труби певного перерізу, тому доведеться для кожного нового елемента купувати новий пружинний прилад.

Механічний прилад для гнучкі

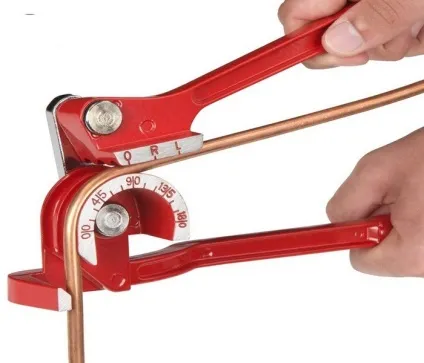

Важільний прилад для гнучкі користується популярністю через простоту застосування

Устаткування даного типу значно полегшує процес гнучкі тонкостінних, товстостінних мідних труб, вироблений в домашніх умовах. Ручний трубогиб механічний дозволяє посилити тиск, що гарантує оперативність процесу. Є важелі, сегментні прилади, а також типу «арбалет».

• Важільний прилад для гнучкі користується популярністю через простоту застосування. Кут згину 90 градусів, діапазон від 6 до 22 мм, моделі, як правило, призначені для роботи обома руками.
• Сегментний трубогиб - це обладнання в вигляді компактного верстата. Допускається обробка елементів до 42 мм в перетині, максимальний кут вигину 180 градусів. Оснащений змінними упорами. Принцип роботи заснований на вертінні ручки верстата, яка приводить в дію механізм згинання.
• Арбалет в точності повторює принцип роботи ручного зброї і дозволяє гнути труби до 90 градусів перетином від 10 до 22 мм. Принцип роботи забезпечується ричажковий храповим механізмом.

Гідравлічні і електричні прилади

Електромеханічний ручний тип повторює механічний сегментний трубогиб, але має відмінності в приводі і працює від електричного двигуна

Ручний трубогиб будь-якого з даних типів максимально полегшує проведення роботи в домашніх умовах. Основні відмінності:

1. Гідравлічний ручний тип являє собою механічне обладнання «арбалет». Максимальний кут 90 градусів, труби перетином 10 -50 мм, є змінні сегменти для роботи з трубами різного діаметру.
2. Електромеханічний ручний тип повторює механічний сегментний трубогиб, але має відмінності в приводі і працює від електричного двигуна. Дозволяє гнути труби різного діаметру, максимальний кут вигину 180 градусів і оснащений змінними упорами.

Важливо! Електромеханічні трубогиби часто бувають оснащені цифровими дисплеями, які сповіщають користувача про допустимому вугіллі гнучкі, що особливо важливо при роботі з тонкостінної мідної трубою.
