Як зігнути алюмінієву трубу в домашніх умовах

Алюмінієві труби використовуються в різних сферах діяльності людини. Найчастіше доводиться згинати трубу при монтажі систем водопостачання, виготовленні огорож, облаштування теплої підлоги або систем опалення. Оскільки ціна вже гнутих алюмінієвої труби досить висока, цю процедуру виконують самостійно. Існує безліч способів згинання труб з різних матеріалів. Якщо ви не знаєте, як зігнути алюмінієву трубу, то в нашій статті ви знайдете кілька способів професійного згинання, а також поради щодо виконання цієї процедури в домашніх умовах.

методи згинання

Для згинання труб з алюмінію можуть використовуватися різні способи

Для згинання труб з алюмінію можуть використовуватися різні способи. Ось деякі з них:

• виконання процедури за допомогою проштовхування;
• гнучка прокаткою;
• використання обкатки для гнуття труб;
• згинання під тиском.

Зазвичай професіонали згинання труб виконують за допомогою трубогиба та іншого спеціального обладнання. Розглянемо докладніше методики, якими користуються фахівці.

Використання проштовхування для гнуття труб

Ця методика застосовується, якщо необхідно отримати пологий згин (дугу, арку і т.п.)

Ця методика застосовується, якщо необхідно отримати пологий згин (дугу, арку і т.п.) на тонкостінних трубах діаметром не більше 100 мм. Мінімальний радіус кривизни обмежений діаметром труби і дорівнює її 5-6 діаметрам. Суть методу полягає в тому, що заготовка проштовхується між роликами. Один з роликів розташований так, що виконує відхилення вироби від прямої лінії.

Важливо: кривизна ділянки трубопроводу залежить від розташування відхиляється ролика.

Ця методика не дає такої високої точності згинання, як інші методи, тому часто виникає необхідність в проведенні тестових згинань. Такі випробування дозволяють виявити механічні характеристики металу, з якого виконана труба.

Дана методика застосовується для виготовлення різних декоративних елементів, наприклад, меблів, перил, огорож. Цей спосіб реалізується з використанням спеціального трубогиба, наділеного подібною функцією. Тому при наявності відповідного інструменту процедуру можна виконати в домашніх умовах.

Гнучка прокаткою

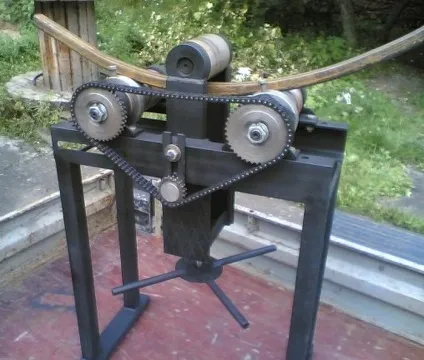

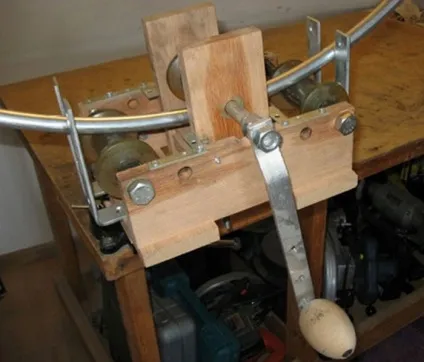

Методика виконується з використанням трёхролікового трубогиба

Методика виконується з використанням трёхролікового трубогиба. Заготівля прокочується між роликами, які є приводними і можуть переміщати виріб. Кривизна елемента досягається за рахунок зміни положення роликів.

Точність даної методики ще нижче, ніж у першій, але її перевага полягає в тому, що заготовку можна прокатувати кілька разів, домагаючись тим самим потрібної кривизни вигину. Цей метод підходить для згинання труб великого перерізу. Але для виконання процедури потрібні навички, тому зробити її своїми руками у недосвідченого людини не вийде.

Використання обкатки для згинання

Суть методу полягає в тому, що заготовка обкатується навколо ролика з заданим діаметром за рахунок зовнішнього впливу на неї

Суть методу полягає в тому, що заготовка обкатується навколо ролика з заданим діаметром за рахунок зовнішнього впливу на неї. Зазвичай для впливу на елемент використовується переміщається ролик або спеціальна рухома планка. Заготівля ніде жорстко не фіксується, оскільки повинна вільно рухатися. Дана процедура виконується з використанням трубогиба, що має таку функцію.

Увага: оскільки згинання відбувається без використання дорна, для отримання малих радіусів дана методика не підходить, оскільки може статися стискання вироби. Крім цього не повинні пред'являтися суворі вимоги до овальності згину.

Згинання під тиском

Дана методика не може виконуватися в домашніх умовах, оскільки для неї потрібне використання преса з формованими штампами

Дана методика не може виконуватися в домашніх умовах, оскільки для неї потрібне використання преса з формованими штампами. Заготівля приймає задану конфігурацію в результаті зовнішнього тиску на неї. Недоліками методики є дорожнеча преса і обмеження, які пов'язані з різницею в пружних властивостях труб.

• Він підходить в тому випадку, якщо крім згинання заготовка буде піддаватися ще якимось впливам, наприклад, сплющиванию.
• Дана методика часто застосовується в ручних інструментах, укомплектованих зігнутої матрицею під певний радіус і стрімких приводом для притискання заготовки.
• Зовнішній тиск можна замінити внутрішніми зусиллями, які здійснюються за допомогою гидроформовки. Для цього після укладання труби в форму в неї подається рідина під великим тиском, яка притискає заготовку до стінок форми. Точність цієї методики досить висока, але і ціна теж немаленька.

Самостійна гнучка труб з алюмінію

Якісно зігнути алюмінієву трубу в домашніх умовах досить складно через м'якість матеріалу

Якісно зігнути алюмінієву трубу в домашніх умовах досить складно через м'якість матеріалу. Якщо для згинання металевих труб своїми руками в них досить насипати пісок, що захистить їх від деформацій, забезпечить збереження округлої форми перетину і вбереже від тріщин, то з м'яким алюмінієм все набагато складніше.

Для згинання алюмінієвої труби в домашніх умовах ви можете використовувати один з наступних способів:

1. Зігнути заготовку з алюмінію можна за допомогою газового пальника. Трубу потрібно міцно зафіксувати в лещатах. Далі за допомогою пальника заготовка прогрівається в місці вигину. Щоб перевірити, чи достатньо нагрітий елемент, до місця нагріву потрібно піднести листок паперу. Якщо папір почне диміти або горіти, то нагрів виконаний в достатній мірі, і елемент можна згинати. Запам'ятайте, для згинання оцинкованих труб такий метод не підходить. А ось у сталевих заготовок ознакою достатнього нагрівання буде яскраво-червоний колір металу.
2. Якщо потрібно зігнути профільну алюмінієву трубу, то для роботи вам знадобиться гумова киянка і дві опори. Щоб наша заготовка зберегла свою форму і не деформувалася від ударів, в неї потрібно насипати дрібний просіяний пісок. Замість піску взимку можна використовувати воду, яка після заливки і заморожування виконує функції зміцнюючого каркаса. Після цього обидва кінці заготовки закупорюються дерев'яні Чопик. Потім труба укладається двома кінцями на опори, а згинання виконується ударами киянки в потрібному місці. Після виконання процедури Чопик прибираємо, пісок висипаємо. Якщо використовувалася замерзла вода, то заготовку прогрівають пальником, щоб лід розтанув.
3. Ще одні спосіб зігнути алюмінієву заготовку своїми руками зі збереженням форми перетину виконується з використанням сталевої пружини відповідного діаметру. Пружина поміщається всередину труби в районі передбачуваного місця вигину. Щоб згодом ви могли легко витягти пружину, до неї прив'язується дріт і фіксується на кінці труби. Згинання елементів з твердого матеріалу виконується за допомогою опор і киянки, як було описано вище. А ось труби з м'якого алюмінію можна гнути вручну, просто впершись коліно в місце вигину. Пружина вбереже заготовку від деформації перетину в місці згинання.

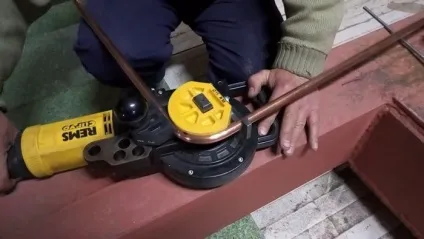

4. Оскільки алюміній досить м'який, то ви можете самостійно зігнути заготовку за допомогою трубогиба-арбалета. Цей інструмент просто продавлює відрізок труби в місці згину. Але ще краще і простіше використовувати автоматичні трубогиби. У них потрібно виставити потрібний кут згинання і після закладки заготовки звести рукоятки інструменту.
5. Замість трубогиба можна використовувати плоскопараллельную пластину. У ній є паз для згинання заготовки і хомут для фіксації елемента. Процедура виконується досить легко і швидко. Однак для згинання на такому пристрої підходять тільки вироби з діаметром не більше 4 см.
6. Також для гнуття труб з алюмінію можна використовувати металеву плитку. в якій просвердлені два отвори однакового діаметра. В отвори вставляються штифти так, щоб сформувати потрібний радіус вигину. Ця методика може бути застосована для заготовок різного перетину і згинання з різним радіусом. Однак для гнуття коротких елементів доведеться докласти більше зусиль.
7. Досить часто для гнучкі трубчастих виробів використовується верстат Вольнова. За допомогою цього інструменту можна гнути заготовки перерізом 1,5-2,5 см. Суть методу полягає в тому, що елемент однією стороною укладається під хомут на верстаті, а місце згинання намазується машинним маслом.

Поради професіоналів

Щоб зменшити ймовірність утворення гофрованої поверхні в місці вигину, потрібно використовувати метод холодного згинання з розтягуванням

Оскільки алюміній м'який матеріал, труба в процесі згинання може стискуватися, розтягуватися, ламатися або тріскатися. Також небажаним наслідком може стати зміна конфігурації перетину. Однак таких неприємностей можна уникнути, якщо слідувати нашим нехитрим рекомендаціям:

• Вибираючи метод згинання, варто враховувати радіус вигину, діаметр перетину труби, товщину стінок заготовки і вага матеріалу. Не варто забувати про точність згинання, адже деякі методи не дозволяють домогтися високої точності.
• Якщо вам потрібно отримати невеликий радіус вигину, то заготовку краще гнути на кінцях, оскільки якісно зробити це в центральній частині буде складніше.
• Щоб зменшити ймовірність утворення гофрованої поверхні в місці вигину, потрібно використовувати метод холодного згинання з розтягуванням. Це дозволить змістити центральну вісь в сторону згину. Суть методу полягає в тому, що заготовка спочатку фіксується на верстаті, потім розтягується і гнеться за рахунок переміщення гибочного інструменту. Ця методика підходить і для роботи з тонкостінними заготовками, а також для додання трубі певної конфігурації в одній площині з дотриманням великої допуску по зовнішньому діаметру.
• Якщо ви хочете зберегти міцність стінок заготовки, то доцільно використовувати згинання з використанням гідростатичного тиску всередині елемента. З цією метою на кінці труби кріпляться заглушки. Одна з них повинна мати патрубок для закачування масла всередину заготовки.
