Технічні характеристики: Процесор: 64-розрядний процесор Qualcomm Snapdragon MSM8916 з частотою 1,2 ГГц Операційна система: Android KitKat 4.4 Оперативна пам'ять: 2 Гб Вбудована пам'ять: 32 Гб Дисплей: 5-дюймовий (1280 x 720) HD Super AMOLED з склом Gorilla Glass 3 Камери: задня 13 Мп з сенсором PureCel і функцією оптичної стабілізації зображення, фронтальна камера 8 Мп зі світлодіодним спалахом Звук: 1 динамік, стереовихід 3,5 мм Підтримувані стандарти комунікації: LTE (4G), FDD Band 1,3,7, 20; DL 150Mbps / UL 50Mbps, WLAN: WiFi 802.11 b / g / n / ac Акумулятор 2300 мАг (літій-полімерний), незнімний Кількість SIM-карт: 2 micro-SIM Кольори: платиновий, золотий, сірий графіт Габарити (Ш x Д x В): 146 x 71,7 x 6,9 мм Маса: 129 г

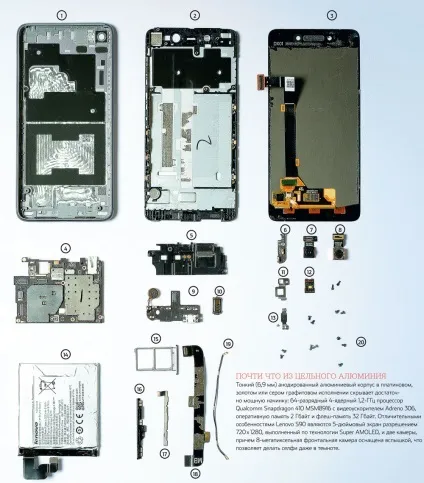

1. Задня кришка з анодованого алюмінію може бути виконана в трьох колірних варіантах: платиновий, золотий, сірий графіт. На матовому покритті корпусу не видно відбитки пальців, так що корпус завжди виглядає чистим. 2. Рамка збільшує жорсткість корпусу. Також на ній розміщується частина елементів конструкції. 3. Super AMOLED дисплей, покритий захисним склом Gorilla Glass 3. Ємнісний сенсор дотиків (тачскрін) інтегрований в дисплей. Також видно шлейф для підключення до материнської плати. 4. Материнська (основна) плата з процесором, графічним прискорювачем і пам'яттю. На платі розташовані роз'єми для підключення дисплея, бічних кнопок включення і гучності, основної камери, фронтальної камери, батареї і коаксіального антенного кабелю. Міжплатний роз'єм знаходиться на зворотному боці плати. 5. Поліфонічний динамік 6. Антенний підсилювач 7. Основна камера. Спалах для неї розташована на материнській платі. 8. Передня (фронтальна) камера з інтегрованою системою оптичної стабілізації зображення. 9. Плата з роз'ємами для підключення зарядного пристрою і міжплатним шлейфу. Кругла «таблетка» на дроті - мікромотор з ексцентриком для струси і тактильного зворотного зв'язку при натисканні клавіш. 10. Розмовний динамік 11, 13. Кріплення 12. Світлодіодний спалах передньої камери 14. Літій-полімерна батарея 15. Лоток для двох SIM-карт 16. Антена 17. Шлейф кнопок гучності і включення. 18. міжплатним шлейф 19. Антенний кабель 20. Гвинтики для кріплення
